詳細情報 |
|||
| 製品名: | 水冷水のスリラー | 圧縮機のタイプ: | スクロール/ねじ |
|---|---|---|---|
| 蒸化器: | 水漕のコイル | コンデンサー: | 貝および管/版の熱交換器 |
| 制御システム: | PLC | コントローラー: | マイクロプロセッサ |
| 騒音レベル: | 低雑音 | 電源: | 220V/380V/415V/440V/460V/480V |
| 防御装置: | 段階/段階順序/過熱のハイ・ロー圧力/積み過ぎ/欠乏 | 冷却剤: | R22/R407C/R410A/R134A |
| 保証: | 1年 | ||
| ハイライト: | マイクロプロセッサ 工業用冷水冷却機,工業用水冷却冷却機 PLC,水冷工業用冷却機 |
||
製品の説明

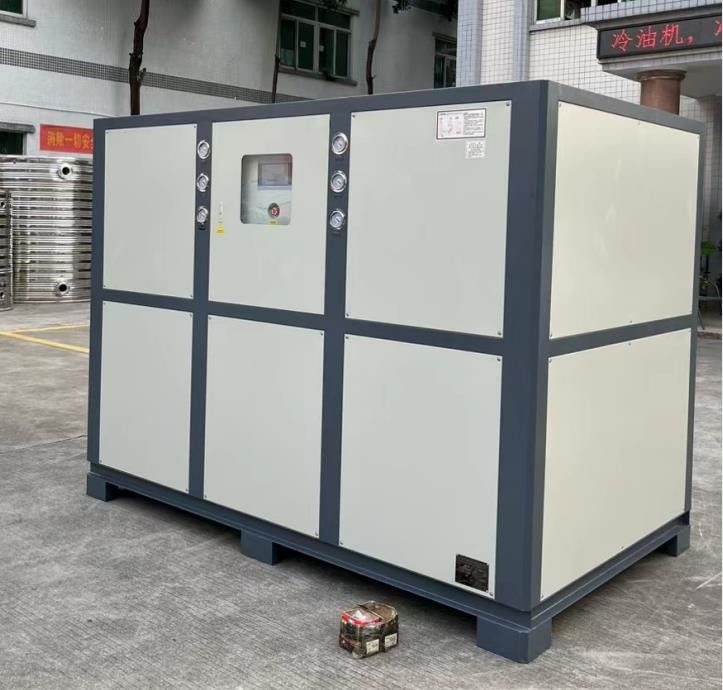

JLSS-66HP 水冷水水冷却器 核磁共鳴装置 超音波装置 X線装置
製品説明:
特殊なアルミニウム・プラスチック・ブリスター包装機と熱密封機循環冷却機は,包装機械機器に特用される冷却機である.主に包装機械の冷却水循環と機器の通常の動作温度を維持するために使用されます..
冷却機は,一般的に以下の部品から構成される.
1循環水システム:水ポンプ,水タンク,水管などから構成され,冷却のために水を包装機械機器に循環させる.
2冷蔵システム:圧縮機,冷却機,蒸発機などで構成され,循環中の水を冷却し熱を放出する.
3制御システム:冷却機の正常な動作を確保するために,冷却機の動作状態を監視し調整するために使用されます.
生産特徴:
水冷却式冷却機は,以下の特徴を有する.
1効率的な冷却容量:水冷却冷却機は高冷却容量を提供することができ,効率的な冷却を必要とする機器やシステムに適しています.冷却媒介として水は高熱伝導性があり,熱を素早く吸収し,熱を散らすことができます冷却装置やシステムの温度を効果的に低下させる.
2精密な温度制御:水冷却式冷却機は,温度を正確に制御し,冷却液の温度と流れを実際の必要に応じて調整することができます.この精密 な 温度 制御 は,冷却 さ れ た 設備 や システム が 望ましい 動作 温度 範囲 の 中 で 安定 し て 動作 する よう に 助ける.
3低騒音操作:水 冷却 式 冷却 器 は,通常,空気 冷却 式 ラジエーター や コンデンサ を 用い て 熱 を 散布 し ます.空気 冷却 式 の システム と 比べ て は,低 の 騒音 で 動作 し ます.これは低騒音環境を必要とするアプリケーションにとって非常に重要ですオフィスや研究室など
4コンパクトなデザイン:水冷冷却機は,通常,コンパクトな設計で,比較的少ないスペースを占めています.これは,コンピュータルーム,研究室など,設置スペースが限られている場所に適しています..
5信頼性と安定性水冷却式冷却機は,一般的に信頼性の高い動作と安定した性能を持っています.長期間安定した動作を保証するために,高度な品質の部品で慎重に設計され製造され,さまざまな作業負荷と環境条件に耐えることができます..
水冷却式冷却機は,他の冷却方法 (空気冷却など) よりも複雑な設置と保守が必要であり,水供給と排水システムが必要であることも注意すべきです.だから,水冷却冷却機を選択し使用する際には,実際のニーズと条件を十分に考慮し,要求に応え,適切に維持できるようにする必要があります.
作業原理:
水冷冷却機の動作原理は,冷却サイクルにおける冷却剤の物理的変化を利用して冷却効果を達成することである.具体的プロセスは以下のとおりである.
1圧縮プロセス:水冷冷蔵庫の圧縮機は低温低圧冷却ガスを吸い込み,圧縮により高温高圧ガスを圧縮する.
2凝縮プロセス:高温・高圧のガスは冷却器を通して熱を散布し,高温・高圧の液体になります
3拡張プロセス:高温で高圧の液体は 膨張弁を通って蒸発器に入ります液体冷却剤の圧力と温度が急速に低下する低温低圧冷却剤蒸気になります
4蒸発プロセス:低温低圧冷媒蒸気は蒸発器内の冷水と熱を交換し,冷水の温度を下げます.
5流通プロセス:冷たい水がパイプを通って循環し,蒸発器の冷却剤蒸気を継続的に吸収して冷却効果を達成します.同時に,冷却装置は冷却装置を冷却します.冷却剤の蒸気が冷たい水の熱を吸収してコンプレッサーに戻る, 相互冷却プロセスを形成する.
簡単に言うと,水冷却式冷却機の働き原理は,冷却サイクルにおける冷却剤の物理的変化を利用して冷却効果を達成することです.圧縮過程を通して冷却剤は冷却液を冷却し,冷却液は冷却液を冷却する
|
1 コンプレッサー |
5 蒸発器 |
9 温度センサー |
13 バイパスバルブ |
|
2 コンデンサ |
6 ボールバルブ |
10 水タンク |
14 低電圧制御装置 |
|
3 フィルタードライヤー |
7 防凍スイッチ |
11 水ポンプ圧力計 |
15 高電圧コントローラ |
|
4 拡張バルブ |
8 フローティングスイッチ |
12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| 冷却容量 | kW/h | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| カロリー/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| 循環ポンプ | パワー | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| 頭部 | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| 蒸発器 | 流量 | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| 水容量 | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| 直径 | インチ | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3cm | 3cm | 3cm | |
| 圧縮機 | タイプ | m3/h | 効率的な銅殻とチューブタイプ | |||||||
| 流量 | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| 直径 | インチ | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3cm | 3cm | 3cm | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| 単位重量 | キロ | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
応用産業:
水冷冷却機は,多くの産業および分野で使用されている一般的な冷却機器である.以下は,水冷却冷却機の一般的なアプリケーション産業である:
1製造:水冷冷却冷却機は,機械機器,機械工具,レーザー切削機,注射鋳造機,鋳造機などを冷却するために,製造業で広く使用されています.
2化学および製薬産業:水冷却式冷却機は,化学反応器,混合タンク,熱交換器,冷却塔などの化学および製薬機器を冷却するために使用されます.
3食品及び飲料加工産業:食品・飲料加工の過程で,水冷却冷却機は,食品加工機器を冷却し,低温状態を維持し,発酵プロセスを制御するために使用されます.
4印刷・包装産業:印刷と包装業界は 印刷の質と包装の安定性を確保するために 機器の温度を制御する必要があります印刷機器や包装機器を冷却するために使用される.
5医療機器:核磁気共鳴装置,超音波装置,X線機器などのような医療機器は,安定した動作温度を維持する必要があります.この設備の冷却のために水冷却冷却機が使用されます.
6航空宇宙及び自動車産業:航空宇宙 自動車産業では,水冷却式冷却機は,エンジン,水力システム,電子機器を冷却するために使用されます.
7電子機器及び半導体製造:電子機器と半導体製造プロセスでは,安定した動作温度を確保し,敏感な電子部品を保護するために,機器と作業環境を冷却する必要があります.
8ホテルや商業用建物空調システムで使用される冷却機は,通常,水冷却冷却機を使用し,大型建物の冷却と空調を供給するために使用されます.
これは,一般的な応用産業のほんの一部に過ぎません.実際,水冷却式冷却機は,他の多くの産業や分野でも広く使用されています.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
水冷冷却機の冷却効果は環境温度に影響されるか?
はい,水冷却冷却器の冷却効果は,環境温度によって影響されます.環境温度とは,周囲の空気や環境の温度です.水冷冷却機の熱散効果と冷却容量に影響を与える下記は,水冷却冷却機の冷却効果に対する環境温度の影響です.
1. 熱散効果:水冷却式冷却機は,通常,ラジエーターやコンデンサを通して熱を周りの環境に散布します.環境温度は低いと,ラジエーターの冷却効果はよりよいでしょう.熱はより早く散らばります反対に,環境温度は高ければ,熱消耗の効率が低下し,冷却効果に一定の影響を与える可能性があります.
2冷却容量:水冷却冷却機の冷却容量は,環境温度の影響を受けます.環境温度は高ければ,冷却装置やシステムを通過する冷却液の温度差が減少しますしたがって,環境温度の高い場合,水冷却式冷却機は,設備またはシステム要件を満たすためにより大きな冷却容量を必要とする可能性があります.
3サイクル効率:水冷却冷却器のサイクル効率は,環境温度にも影響します.環境温度が高い場合,冷却サイクル中の冷却液の温度が上昇します.冷却液の冷却効果と流量性能に影響を与える可能性があります.全体の冷却効率を低下させる.
水冷冷却機の冷却効果に影響を与える重要な要因は,環境温度のことです.周囲の温度を考慮し,冷却効果の安定性と性能を確保するために適切な範囲内で動作することを確保する必要があります..
