詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 適用する: | 産業/商業 |
|---|---|---|---|
| コントローラー: | Microprocessor/PLC | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | 60-65dB （A） |
| ポンプ: | 遠心分離機 | 冷却剤: | R22/R407C/R134A/R410A/R404A |
| 保護: | ハイ・ロー圧力/積み過ぎ/段階順序/Anti-freezing | 保証: | 12ヶ月 |
| ハイライト: | JLSF-5HP 水冷却機,水冷却機 遠心機,空気冷却した遠心水冷却機 |
||
製品の説明

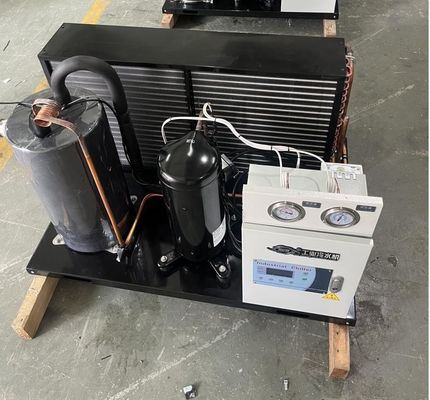

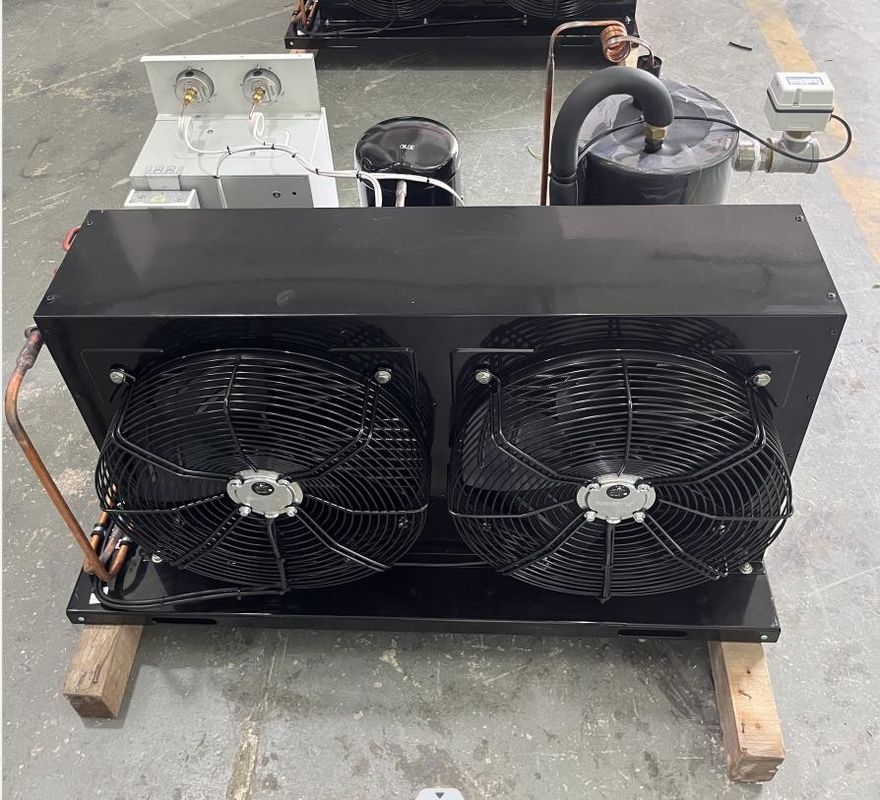

JLSF-5HP 空気冷却水冷蔵庫 半導体,集積回路,光電子機器の製造
製品説明:
空気冷却モジュラー機械は,冷却を達成するために空気冷却を使用する冷却機器の一種である.通常は圧縮機,冷却機,膨張弁,そして蒸発器蒸発器と冷却器の間に冷却剤を循環させ,冷却の目的を達成することができます.
生産特徴:
伝統的な水冷冷却冷蔵装置と比較して,空気冷却モジュールユニットの主な利点は以下の通りである.
1水源は必要ない空気冷却モジュール式機械は水源を必要としないため,水冷却冷却装置に存在するスケールや腐食の問題を回避できる.水資源も節約できます.
2幅広い用途:空気冷却のモジュール式機械は,環境温度の高い場所でも正常に動作できます.水冷蔵冷蔵装置は,水源温度が適している場合にのみ正常に動作できます.,したがって,空気冷却モジュールマシンにはより広い用途があります.
3低維持コスト:空気冷却型モジュール式機械は水を必要としないため,その維持費は比較的低く,定期的な水質検査と清掃は必要ありません.
4簡単にインストールできます空気冷却モジュール式機械は水源管線に接続する必要なく,水冷却冷却装置よりも安装と稼働が簡単です.
5環境保護と省エネ空気冷却のモジュール式機械は廃棄水を発生させず 環境汚染を軽減します水ポンプなどの補助機器を必要としないため,エネルギー消費も減少します.
空気冷却モジュラー機械は,電子機器,食品,医療,化学および他の産業における冷蔵機器などの冷蔵を必要とするいくつかの場合,広く使用されています.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
空気冷却モジュラー機械は,以下の側面を含むが,これらに限定されない多くの産業で広く使用されています.
1エレクトロニクス産業空気冷却モジュール式機械は,半導体製造,集積回路製造,光電子機器製造など,電子機器の冷却に使用することができる.
2食品産業:空気冷却モジュール式機械は,飲料生産,氷を作るなど食品加工の冷却に使用することができます.
3医薬品産業:空気冷却モジュール型機械は,医薬品の貯蔵,製剤の冷凍乾燥など,製薬プロセスにおける冷却に使用することができます.
4化学工業:空気冷却モジュール型機械は,精細化学物質,合成繊維,石油化学物質など,化学生産プロセスにおける冷却に使用することができます.
5農業産業:空気冷却モジュール型機械は,農産物貯蔵,冷蔵輸送など,農業生産における冷却に使用できます.
6航空宇宙産業:空気冷却のモジュール型機械は,航空や宇宙,航空機や衛星などのハイテク分野での冷却に使用できます.
効率的で信頼性の高い冷却機器を供給し,生産効率を向上させ,品質とコストを削減.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
なぜ空気冷却モジュールマシンを選択する
空気冷却モジュールマシンを選択する理由は次のとおりです.
1幅広い用途:空気冷却のモジュール式機械は,環境温度の高い場所でも正常に動作できます.水冷蔵冷蔵装置は,水源の温度が適している場合にのみ正常に動作できます.,したがって,空気冷却モジュールマシンにはより広い用途があります.
2水資源を節約する空気冷却モジュール式機械は水源を必要としないため,水冷却冷却装置に存在するスケールや腐食などの問題を回避できます.水資源も節約できます.
3簡単にインストールできます空気冷却モジュール式機械は水源管線に接続する必要なく,水冷却冷却装置よりも安装と稼働が簡単です.
4低維持コスト:空気冷却型モジュール式機械は水を必要としないため,その維持費は比較的低く,定期的な水質検査と清掃は必要ありません.
5環境保護と省エネ空気冷却のモジュール式機械は廃棄水を発生させず 環境汚染を軽減します水ポンプなどの補助機器を必要としないため,エネルギー消費も減少します.
6高効率と省エネ:空気冷却モジュール式機械は高効率の冷却技術を採用し,冷却効果を保証しながらエネルギーを節約し,運用コストを削減することができます.
7安定して信頼性がある空気冷却モジュール式機械は成熟した冷却技術と設計を採用し,安定して信頼性の高い性能を持っています.安定して長時間動作し,生産プロセスのスムーズな進行を保証できます.
簡単に言うと,空気冷却型モジュール型機械を選択すると,水資源を節約し,コストを削減し,環境を保護できます.同時に,高効率,省エネ,安定性と信頼性多くの産業で広く使用されています
