詳細情報 |
|||
| 製品名: | 水冷スクロールチラー | 圧縮機: | スクロール圧縮機 |
|---|---|---|---|
| 蒸化器: | 貝および管 | コンデンサー: | 貝および管 |
| コントローラー: | マイクロプロセッサ | 騒音レベル: | 低雑音 |
| 冷水の温度: | 5℃~35℃ | 保護: | 高圧/低圧、高温/低温、位相反転、過負荷、水流 |
| 冷却剤: | R22/R410A/R404/R407C/R134a | 電圧: | 220V/380V/415V/440V/480V |
| 頻度: | 50Hz/60Hz | 保証: | 1年 |
| ハイライト: | 水冷却式スクロールチラー 220V,水冷却スクロールチラー 380V,冷却用水冷却機 50Hz |
||
製品の説明

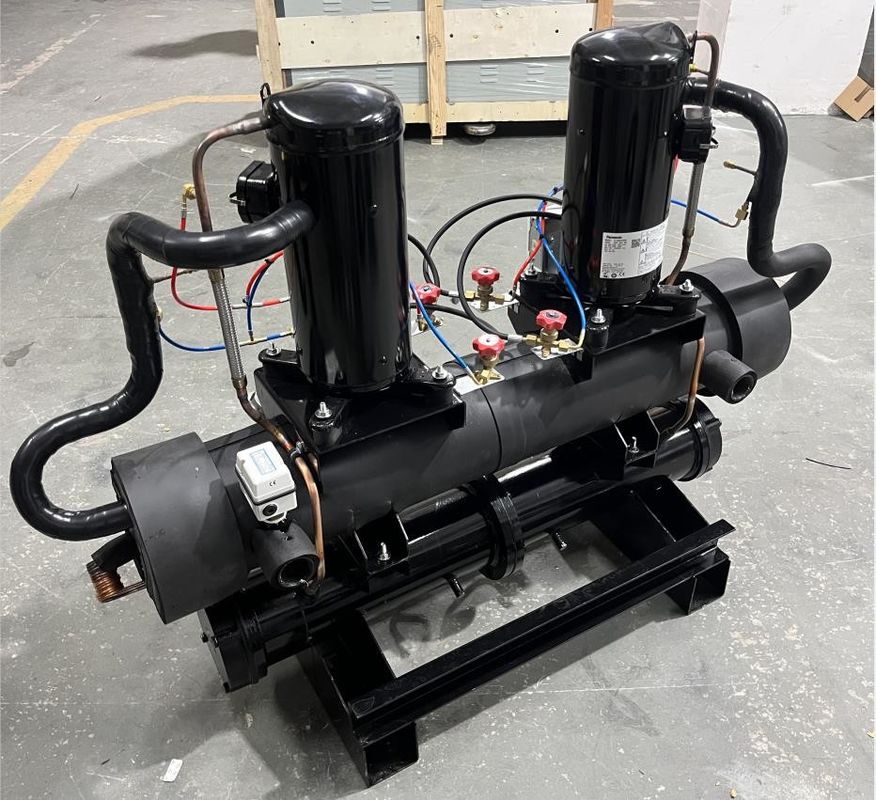

JLSK-12HP 水冷却式スクロールチラー
製品説明:
水冷式ロールチラーは,主にエアコン,冷蔵,冷却,および産業および商業分野での他のアプリケーションに使用される一般的な冷却機器です.冷却剤を圧縮することで冷却効果を実現する.
具体的には,水冷却ロールチラーは圧縮機,蒸発機,冷却機,膨張弁,水ポンプ,水タンク,制御システムなどで構成されています.冷却剤は圧縮機で高温高圧ガスに圧縮されます圧縮器で冷却され 高圧液体になり 膨張弁で解圧され 低圧液体になります蒸発器を通して熱を吸収し,低温低圧蒸気になります高温高圧ガスに圧縮され循環を形成します.
水冷式スローリングチラーには,スローリングコンプレッサーが用いられ,従来のスクリュー・リサイクル・コンプレッサーよりもエネルギー効率が高いことが特徴です.高効率と省エネの特徴があります同時に,水冷却スクロールチラーは,熱を散らすために水冷却方法を採用し,空気冷却方法よりも熱散効果が良く,ノイズレベルが低い.
生産特徴:
水冷式ロールチラーには以下の利点があります.
1高効率と省エネ:ロール・コンプレッサーの使用により,水冷却ロール・チラーは効率が高く,騒音が低く,冷却容量を効果的に増加させ,エネルギー消費を削減することができます.
2低騒音ローリングコンプレッサーの作業騒音は,従来のスクリューと遠心コンプレッサーよりも低く,より快適な作業環境を提供することができます.
3環境保護:水冷却式スロールチラーでは,環境に優しいオゾン層に害を与えるフローンやその他の冷却剤を使用する必要はありません.
4低維持コスト:ロールコンプレッサーのシンプルな構造により,保守コストは比較的低く,さらに便利です.
ウォーター冷却式ロールチラーでは,水源の質や使用中の水温の変化などの要因に注意する必要があります.設備の冷却効果や正常な動作に影響しないように.
作業原理:
水冷却スロールチラー (Water-Cooled Scroll Chiller) は,冷却およびエアコンシステムで使用される冷却装置で,その動作原理は以下のとおりである.
圧縮サイクル:水冷蔵型開き冷却機の冷却サイクルは圧縮機によって実現される.圧縮機は,低温および低圧冷媒ガスを吸い込み,高温および高圧ガスに圧縮高温高圧ガスは,熱交換器で冷却され,高温高圧ガスになります.
熱交換サイクル:高温および高圧ガスは,熱交換器内の水循環によって冷却されます.この方法で,冷却剤ガスは高温および低圧ガスになります.
膨張サイクル:高温と低圧の冷媒ガスは膨張弁を通って蒸発器に入り,低温と低圧の冷媒ガスを形成する.蒸発器では,冷却剤ガスは空気から熱を吸収します空気を冷却する
冷却サイクル:蒸発器で冷却した後,冷却ガスは再び圧縮機に吸い込まれ,新しい冷却サイクルが始まります.
水循環:水冷蔵型開き冷蔵庫の水循環は冷却塔と冷却水管道を通過する.冷却剤ガス熱交換器の冷却水と熱交換冷却塔のスプレーシステムを通過して水霧を形成し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔を通過し,冷却水を冷却します.空気中に熱を散らすもの冷却水が冷却塔を通過した後,水ポンプを通って再び熱交換器に循環して水循環を形成します.
技術パラメータ:
| モデル | JLSK-5HP | JLSK-10HP | JLSK-15HP | JLSK-20HP | JLSK-25HP | JLSK-30HP | JLSK-40HP | JLSK-50HP | JLSK-60HP | ||
| 冷却容量 | KW | 15.5 | 31 | 46.5 | 62 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 13,750 | 27500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| 温度範囲 | 5°C~35°C(0以下)°Cパーソナライズできる) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 4.1 | 8.1 | 12.4 | 16.5 | 20.2 | 24.6 | 32.2 | 40.3 | 48.5 | |
| 冷却水 | m3/h | 2.6 | 5.5 | 8.2 | 10.8 | 13.6 | 16 | 21.2 | 26.5 | 31.8 | |
| 冷却水 | m3/h | 3.2 | 6.8 | 10.3 | 13.9 | 17.2 | 20.5 | 27.3 | 34.2 | 40.8 | |
| 圧縮機 | タイプ | 完全に閉ざされたロール/ピストン | |||||||||
| 開始方法 | ほら△起動 | ||||||||||
| 出力 | KW | 3.8 | 7.5 | 11.3 | 15 | 18.8 | 22.5 | 30 | 37.5 | 45.5 | |
| 冷却剤 | タイプ | R-22/R407C/R410A | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 詰め込み量 | KG | 2.5 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20.2 | 25 | 30 | |
| 蒸発器 | タイプ | 殻とチューブ | |||||||||
| 直径 | 中 | G1.5′′ | G2′′ | G2.5′′ | G3′′ | ||||||
| コンデンサー | タイプ | 殻とチューブ | |||||||||
| 直径 | 中 | G1.5′′ | G2′′ | G2.5′′ | G3′′ | ||||||
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ/安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 950 | 1260 | 1600 | 1600 | 1850 | 1850 | 2250 | 2250 | 2600 |
| W | mm | 500 | 650 | 650 | 700 | 700 | 700 | 850 | 850 | 850 | |
| H | mm | 1220 | 1220 | 1300 | 1300 | 1300 | 1360 | 1420 | 1420 | 1420 | |
| 単位重量 | KG | 150 | 280 | 460 | 520 | 600 | 850 | 1050 | 1380 | 1550 | |
応用産業:
水冷式スロールチラーは,以下を含むが限らない様々な産業における冷却およびエアコンシステムに広く使用されています.
1産業用冷蔵庫:水冷蔵型開き冷却機は,冷蔵庫,製薬,化学品,プラスチック,ゴム,電子機器,金属,食品,飲料業と他の産業.
2商業用エアコン:大規模なショッピングモール,オフィスビル,ホテル,病院などの商業建築は,室内の温度を維持するために,水冷却式オープンチラーを使用する必要があります.
3輸送:水冷式冷却機は,高速鉄道,航空機,船舶,その他の車両の冷却システムなど,輸送分野でも広く使用されています.
4エネルギーフィールド:水冷式冷却機は,原子力発電所,風力発電所,太陽光発電所などのエネルギー分野でも広く使用されています.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
水冷式スロールチラー技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
水冷却式スロールチラーは 標準的な複合板の木箱に包装され 配送されます. すべての部品はフィルムで固定され保護されています.簡単に輸送するためにパレットに置かれます配送の正確性を確認するために木箱に 配送マークの情報ラベルを貼り付けます
冷蔵庫 の 水ポンプ が 逆転 する 原因 は 何 です か.それ に 対処 する の は どう です か.
冷却器の水ポンプの逆転は,通常,以下の原因による.
1電源の相順序が間違っている.電源の3相配線が間違っていたら モーターが逆方向に動いて水ポンプが逆方向に動きます
2制御システムの故障:制御システムが故障すると,水ポンプが逆転する可能性があります.例えば,制御システムの電気部品が損傷または接続が不良の場合,逆方向に走る可能性があります..
3水ポンプの機械的な故障:水ポンプ自体に損傷したベアリング,緩いコップリングなどなどの機械的な障害がある場合,水ポンプが逆転する可能性があります.
冷蔵庫の水ポンプが逆転していることが判明した場合,直ちに次の措置をとらなければなりません.
1電源を切るモーターの逆回転によるさらなる損傷を避けるため,すぐに冷却機の電源を切る.
2障害の原因を排除する:冷却機の電源配線,制御システム,水ポンプそのものを確認し,水ポンプの逆回転の原因を特定します.
3部品の交換:冷却機の電気部品が損傷していることが判明した場合,その部品を間に合う間に交換し,水ポンプ自体が機械的に故障した場合,直ちに修理または交換する必要があります.
4テスト実行:欠陥が解決されたことを確認した後,ポンプの逆転問題が再び起こらないように,冷却機の正常な動作をチェックするためにテストを実行します.
冷却機の水ポンプの逆向きは重症で,設備に損傷を与える可能性があるので,その処理と修理を間に合うようにする必要があります.同時に,冷却機の水ポンプの逆向きは,冷却機の水ポンプに損傷を与えることができます.冷蔵庫の整備も強化すべきです故障を防ぐために,機器を定期的にチェックし,保守する必要があります.
