詳細情報 |
|||
| 製品名: | 水冷スクロールチラー | 圧縮機: | ダンフォス スクロール コンプレッサー |
|---|---|---|---|
| 蒸化器: | 貝および管 | コンデンサー: | 貝および管 |
| コントローラー: | マイクロプロセッサ | 騒音レベル: | 低雑音 |
| 冷水の温度: | -25℃～35℃ | 保護: | 高圧/低圧、高温/低温、位相反転、過負荷、水流 |
| 冷却剤: | R22/R410A/R404/R407C/R134a | 電圧: | 220V/380V/415V/440V/480V |
| 頻度: | 50Hz/60Hz | 保証: | 1年 |
| ハイライト: | 工業用水冷却スクロールチラー,バキュームオーブンの水冷却スクロールチラー,バキュームコーティング水冷却工業冷却機 |
||
製品の説明

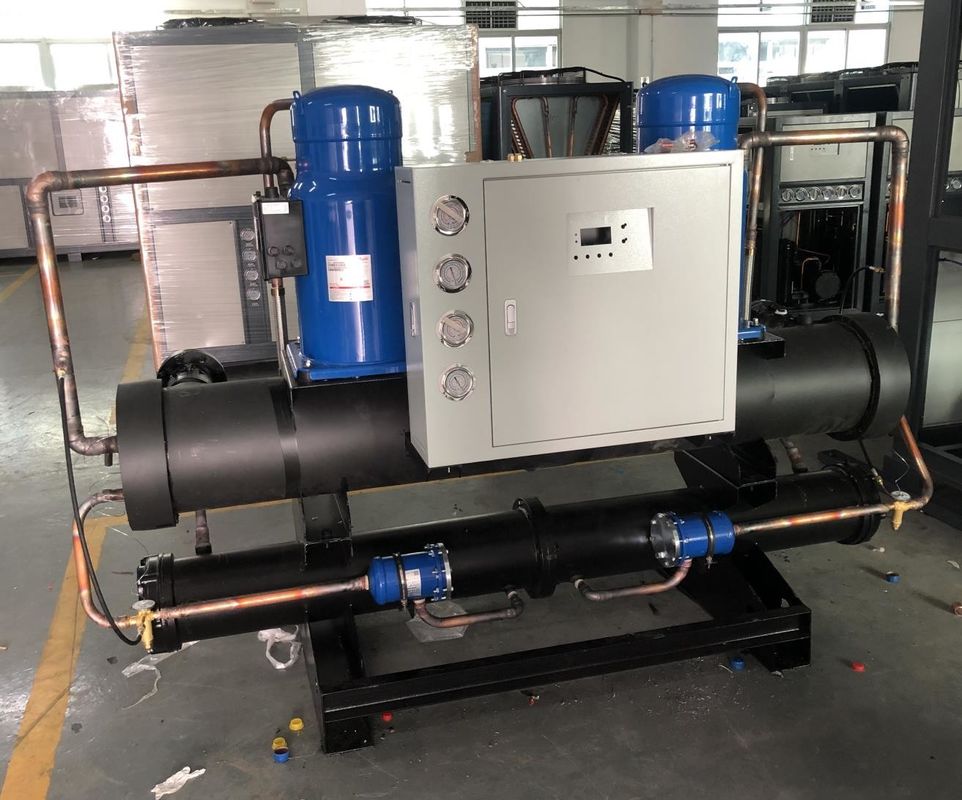

JLSK-50HP 水冷式スクロールチラー 真空コンデンサー,真空ポンプ,真空乾燥機,真空炉,真空コーティング
製品説明:
水冷式ロールチラーは,主にエアコン,冷蔵,冷却,および産業および商業分野での他のアプリケーションに使用される一般的な冷却機器です.冷却剤を圧縮することで冷却効果を実現する.
具体的には,水冷却ロールチラーは圧縮機,蒸発機,冷却機,膨張弁,水ポンプ,水タンク,制御システムなどで構成されています.冷却剤は圧縮機で高温高圧ガスに圧縮されます圧縮器で冷却され 高圧液体になり 膨張弁で解圧され 低圧液体になります蒸発器を通して熱を吸収し,低温低圧蒸気になります高温高圧ガスに圧縮され循環を形成します.
水冷式スローリングチラーには,スローリングコンプレッサーが用いられ,従来のスクリュー・リサイクル・コンプレッサーよりもエネルギー効率が高いことが特徴です.高効率と省エネの特徴があります同時に,水冷却スクロールチラーは,熱を散らすために水冷却方法を採用し,空気冷却方法よりも熱散効果が良く,ノイズレベルが低い.
生産特徴:
水冷式ロールチラーは,一般的な冷蔵機器で,その主な特徴は以下のとおりである.
1高効率と省エネ:水冷式ロールチラーは,スクロールコンプレッサーを採用し,高効率と省エネが特徴です.伝統的なスクリューと回転コンプレッサーと比較して,スクロールコンプレッサーはエネルギー効率比が高く.
2安定して信頼性がある水冷式ロールチラーには高品質の圧縮機と他のコアコンポーネントが使われており,安定性や信頼性が高く,長時間安定して動作できます.
3低騒音:水冷式スクロールチラーでは 音絶技術とノイズ制御設計が採用されているため 騒音は低く 周囲の環境や人々の生活に干渉しません
4寿命が長い水冷式スクロールチラー部品は最適化され,厳格にテストされており,寿命が長く,長期にわたる安定した冷却ニーズを満たすことができます.
5メンテナンスは簡単です水冷式ロールチラー設計では,保守と保守の便利性,部品の解体と交換が簡単,保守コストが低く考慮されています.
6調整範囲は広い水冷式ロールチラーは,幅広い冷却能力を提供し,異なる冷却ニーズに適応し,良好な調整性能を持っています.
一般的に,水冷却ロールチラーには高効率と省エネ,安定性と信頼性,低騒音,長寿命の特徴があります.便利な保守と幅広い調整範囲優れた性能を持つ冷却装置です.
作業原理:
水冷却スロールチラー (Water-Cooled Scroll Chiller) は,冷却およびエアコンシステムで使用される冷却装置で,その動作原理は以下のとおりである.
圧縮サイクル:水冷蔵型開き冷却機の冷却サイクルは圧縮機によって実現される.圧縮機は,低温および低圧冷媒ガスを吸い込み,高温および高圧ガスに圧縮高温高圧ガスは,熱交換器で冷却され,高温高圧ガスになります.
熱交換サイクル:高温および高圧ガスは,熱交換器内の水循環によって冷却されます.この方法で,冷却剤ガスは高温および低圧ガスになります.
膨張サイクル:高温と低圧の冷媒ガスは膨張弁を通って蒸発器に入り,低温と低圧の冷媒ガスを形成する.蒸発器では,冷却剤ガスは空気から熱を吸収します空気を冷却する
冷却サイクル:蒸発器で冷却した後,冷却ガスは再び圧縮機に吸い込まれ,新しい冷却サイクルが始まります.
水循環:水冷蔵型開き冷蔵庫の水循環は冷却塔と冷却水管道を通過する.冷却剤ガス熱交換器の冷却水と熱交換冷却塔のスプレーシステムを通過して水霧を形成し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔のスプレーシステムを通過し,冷却水は冷却塔を通過し,冷却水を冷却します.空気中に熱を散らすもの冷却水が冷却塔を通過した後,水ポンプを通って再び熱交換器に循環して水循環を形成します.
技術パラメータ:
| モデル | JLSK-5HP | JLSK-10HP | JLSK-15HP | JLSK-20HP | JLSK-25HP | JLSK-30HP | JLSK-40HP | JLSK-50HP | JLSK-60HP | ||
| 冷却容量 | KW | 15.5 | 31 | 46.5 | 62 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 13,750 | 27500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| 温度範囲 | 5°C~35°C(0以下)°Cパーソナライズできる) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 4.1 | 8.1 | 12.4 | 16.5 | 20.2 | 24.6 | 32.2 | 40.3 | 48.5 | |
| 冷却水 | m3/h | 2.6 | 5.5 | 8.2 | 10.8 | 13.6 | 16 | 21.2 | 26.5 | 31.8 | |
| 冷却水 | m3/h | 3.2 | 6.8 | 10.3 | 13.9 | 17.2 | 20.5 | 27.3 | 34.2 | 40.8 | |
| 圧縮機 | タイプ | 完全に閉ざされたロール/ピストン | |||||||||
| 開始方法 | ほら△起動 | ||||||||||
| 出力 | KW | 3.8 | 7.5 | 11.3 | 15 | 18.8 | 22.5 | 30 | 37.5 | 45.5 | |
| 冷却剤 | タイプ | R-22/R407C/R410A | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 詰め込み量 | KG | 2.5 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20.2 | 25 | 30 | |
| 蒸発器 | タイプ | 殻とチューブ | |||||||||
| 直径 | 中 | G1.5′′ | G2′′ | G2.5′′ | G3′′ | ||||||
| コンデンサー | タイプ | 殻とチューブ | |||||||||
| 直径 | 中 | G1.5′′ | G2′′ | G2.5′′ | G3′′ | ||||||
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ/安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 950 | 1260 | 1600 | 1600 | 1850 | 1850 | 2250 | 2250 | 2600 |
| W | mm | 500 | 650 | 650 | 700 | 700 | 700 | 850 | 850 | 850 | |
| H | mm | 1220 | 1220 | 1300 | 1300 | 1300 | 1360 | 1420 | 1420 | 1420 | |
| 単位重量 | KG | 150 | 280 | 460 | 520 | 600 | 850 | 1050 | 1380 | 1550 | |
応用産業:
真空 テクノロジー の 分野 に は,冷却 装置 を 用いる 必要 が よく ある 機器 が 幾つ か あり ます.以下 に は,一般的な 真空 装置 の 幾つ か が 挙げ られ て い ます.
1バキュムコンデンサ:真空冷却機は,ガスまたは蒸気を液体状態に冷却するために使用される.冷却機は,真空冷却機またはシェル&チューブ熱交換機の冷却管を冷却することによって冷却を提供することができます.ガスや蒸気を液体に凝縮する.
2バキュームポンプ:ある種の真空ポンプは,動作中に多くの熱を発生させ,冷却システムによって散らばなければなりません.クイラーは,真空ポンプから熱を除去し,通常の動作温度を維持するために冷却水の循環を提供することができます.
3掃除機:掃除乾燥機は,物体の表面または内部から水分を除去するために使用されます.いくつかの高効率の掃除乾燥機では,冷却効果を提供するために冷却機を使用することができます.早く凝縮し,水分を取り除くのに役立ちます.
4. 真空炉:真空炉は,高温処理,シンタリング,焼却プロセスでしばしば使用されます.調理器は,真空炉の冷却システムを冷却するために使用され,炉内の温度を制御し,機器を保護することができます.
5. 真空蒸発塗装機:真空蒸発コーティングマシンは,物体の表面に薄膜コーティングを形成するために使用されます.コーティングプロセス中に,コーティング室を冷却するために冷却機を使用できます.温度を制御し,コーティングの質を向上させるためのターゲットおよび他の部品.
これは真空技術における 普通の設備のいくつかはですが 冷却装置が必要になります異なる真空装置や用途では,冷却装置の使用を必要とする他の状況がある可能性があります.設備の設計とプロセス要件によって異なります.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
水冷式スロールチラー技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
水冷却式スロールチラーは 標準的な複合板の木箱に包装され 配送されます. すべての部品はフィルムで固定され保護されています.簡単に輸送するためにパレットに置かれます配送の正確性を確認するために木箱に 配送マークの情報ラベルを貼り付けます
冷蔵庫の冷却水は頻繁に交換する必要がありますか?
冷却装置の冷却水は,通常,水質と冷却システムの動作をチェックするなど,定期的な保守と監視を必要とします.冷却水 の 交換 が 頻繁 に 必要 な の は,次の 要因 に かかっ て い ます.:
1水の質:冷却水質は重要な考慮事項です.水質が悪い場合,多くの不浄物を含んでいる場合,硬すぎたり腐食性がある場合,冷却装置の冷却システムに悪影響を及ぼす可能性があります.この場合,冷却水を頻繁に交換することで,システムの正常な動作を保証し,機器の損傷を防ぐことができます.
2冷却システムの設計と要件:冷却システムの設計と冷却機の要求は,冷却水の交換頻度にも影響します.熱交換効率とシステムの性能の安定性を確保するために,冷却水の更なる交換が必要になる場合もあります.いくつかのシステムでは,冷却用水の使用を長期間にわたって維持することが可能ですが,定期的な水質検査と保守は依然として必要です.
3操作環境と使用条件:作業環境と使用条件も,冷却水の交換頻度に影響します.冷却水は高温環境では早く蒸発し,腐食性になり,より頻繁に交換する必要がある可能性があります.また,冷却水が汚染物や有機物質にさらされている場合,冷却水の清掃と交換を頻繁に行う必要がある場合があります.
一般的に,冷却水の頻繁に交換する必要があるかどうかについては,個別のケースによって異なります.冷却水の質を定期的にチェックし,テストすることが推奨されます.必要に応じて交換または維持する冷却装置の定期的な保全と保守は,冷却装置の正常な機能と長期的信頼性を保証します.
