詳細情報 |
|||
| 製品名: | 空気は低温水スリラーを冷却した | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | -30-35℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| ポンプ: | 遠心/垂直 | 保証: | 12ヶ月 |
| ハイライト: | 低温冷却機 60HZ,低温冷却機 空気冷却,空気冷却式水冷却機 50HZ |
||
製品の説明

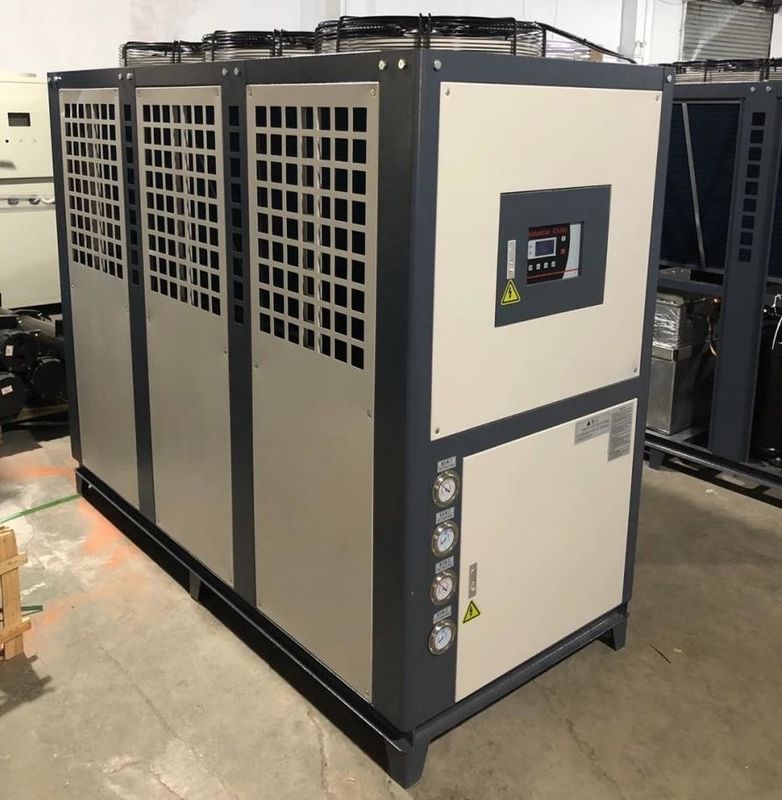

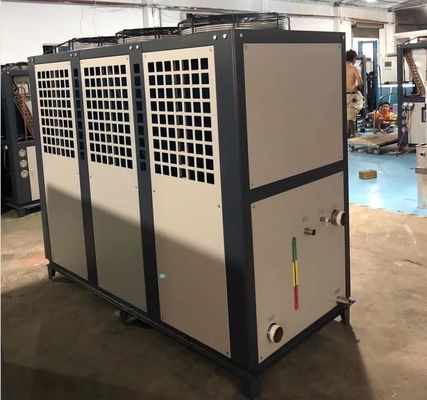

JLSFD-20HP 空気冷却低温水冷蔵庫 生物サンプルを冷凍し,薬やワクチンを準備する
製品説明:
低温冷却機 (low temperature chiller) とは,低温冷水を生産するために使用される装置である.通常は圧縮機,冷却機,蒸発機,制御システムで構成される.低温冷却機は,圧縮機の作用下での作業介質 (通常冷却剤) の循環によって,蒸発器からの熱を吸収する低温の冷水を作り出すのです 低温の冷水は
低温冷却機は,工業冷蔵,医療機器,研究室,食品加工,化学プロセスなど,多くの分野で広く使用されています.設備やプロセス内の熱源を冷却するために使用できます特定のニーズを満たすために温度を制御する.
低温冷却器の動作温度は通常 -5°Cから -100°Cの間であり,特定の温度範囲はアプリケーション要件に依存する.安定した低温の冷たい水を供給し,様々なアプリケーションの要件を満たすことができます.
製品の特徴:
空気冷却冷却機は一般的な冷却機器で,その主な特徴は以下のとおりです.
1独立:空気冷却式冷却機は,パイプや水ポンプを通じて外部冷却水源に接続する必要はありません.独立し,設置と移動が簡単です.
2高効率と省エネ:空気冷却式冷却機は高効率の圧縮機と熱交換機を採用し,短時間で設定された温度要求に達できます.エネルギー消費を削減し,より良い省エネ効果をもたらすことができます.
3メンテナンスは簡単です空気冷却式冷却機は 構造がシンプルで メンテナンスは簡単で 掃除や修理も簡単です
4低騒音:空気冷却式冷却機は低騒音で,周囲の環境や職員に干渉しない.静かな環境を必要とする場所には適しています.
5自動制御:空気冷却式冷却機は高度な制御システムを採用し,温度と湿度を自動的に調整して安定した信頼性の高い冷却効果を保証します.
6柔軟性空気冷却式冷却機は,個別に使用したり,他の設備と組み合わせたりして,さまざまなニーズを満たすことができます.
一般的に,空気冷却式冷却機は独立性,高効率,省エネ,維持が簡単,低騒音,自動制御,柔軟性といった特徴があります.様々な冷蔵用品に広く使用されている理想的な機器です.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSFD-1HP | JLSFD-2HP | JLSFD-3HP | JLSFD-4HP | JLSFD-5HP | JLSFD-6HP | JLSFD-8HP | JLSFD-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | -30°Cから35°C | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSFD-12HP | JLSFD-15HP | JLSFD-20HP | JLSFD-25HP | JLSFD-30HP | JLSFD-40HP | JLSFD-50HP | JLSFD-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | -30°Cから35°C | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
低温冷却機は,多くの産業で広く使用されており,主な用途産業には以下が含まれます.
1医薬品及び生物産業:低温冷却機は,医薬品,バイオテクノロジー,医療機器の分野で重要な役割を果たしています.彼らは,原子炉,冷却装置,生物学的サンプルを冷凍保存薬やワクチンを製造するなどです
2食品加工産業:低温冷却機は,食品の温度と保管条件を制御するために使用されます.冷凍食品,冷蔵庫に使用できます.,果物や野菜の保存,飲料の生産など
3工業冷蔵産業:低温冷却機は,工業冷却の分野で広く使用されています.例えば,プラスチック注射型機,金属加工機器,半導体製造機器電子部品の製造などです
4研究室産業:多くの実験室では 実験の要求を満たすために 温度を正確に制御する必要があります低温で安定した環境を提供するために,冷凍冷却器を使用して研究室での研究作業をサポートすることができます.材料科学,化学,物理学など
5化学加工産業:化学反応は通常,特定の温度条件下で実施され,低温冷却機は必要な低温環境を提供することができる.化学プロセス産業における応用には,合成反応が含まれます.溶剤回収,直直しプロセスなど
さらに,冷凍冷却機は,航空宇宙,電子機器製造,金属産業,エネルギー産業など,他の産業でも使用されています.幅広い用途があり,さまざまな産業の特殊なニーズを満たすことができます..
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
低温冷却装置は,石油とガスの加工設備の生産性をどのように高めることができるか?
低温冷却装置は,以下の方法で石油とガス処理設備の生産性を高めることができる.
1冷却装置:石油・ガス処理機器は,動作中に多くの熱を発生させ,適切な冷却がなければ,機器が過熱したり故障したりする可能性があります.低温 冷却機 は 設備 の 温度 を 低下 さ せ,正常 な 動作 を 確保 する ため の 冷却 水 を 供給 する こと が でき ます適切な温度範囲内にとどめることで,熱損失を回避し,機器の寿命を延長し,生産性を高めることができます.
2制御温度:石油とガスの加工におけるいくつかの反応と操作は,特定の温度条件下で実施する必要がある.低温環境を正確に提供し,最適温度で作業を行うことができる温度を正確に制御することで,反応速度は増加し,製品の品質は最適化され,生産効率は向上します.
3凝縮を供給する:石油とガスの加工では,加熱がしばしば必要であり,さらに処理と分離のためにガスを液体に変換する.冷凍冷却機は低温冷却液をガスを凝縮するために提供することができます.液体相に迅速に冷却され生産効率を向上させる.
4廃棄熱回収:低温冷却機によって,石油やガス加工時に発生する廃棄熱を回収し,再利用できます.廃棄熱は,他の流体,蒸発プロセス,加熱などを熱するために使用できます.エネルギー効率と生産効率を向上させる.
適切な冷却,温度制御,廃棄熱回収のために冷凍冷却機を使用することで,石油とガス処理機器はより効率的に動作し,エネルギー浪費を削減することができます.生産性を高める生産コストを削減し 全体的な経済を向上させます
