詳細情報 |
|||
| 製品名: | 空気は低温水スリラーを冷却した | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | -30-35℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| ポンプ: | 遠心/垂直 | 保証: | 12ヶ月 |
| ハイライト: | 自動冷却水冷却機,220V 空気冷却式水冷却機,低温空気冷却水冷却機 |
||
製品の説明

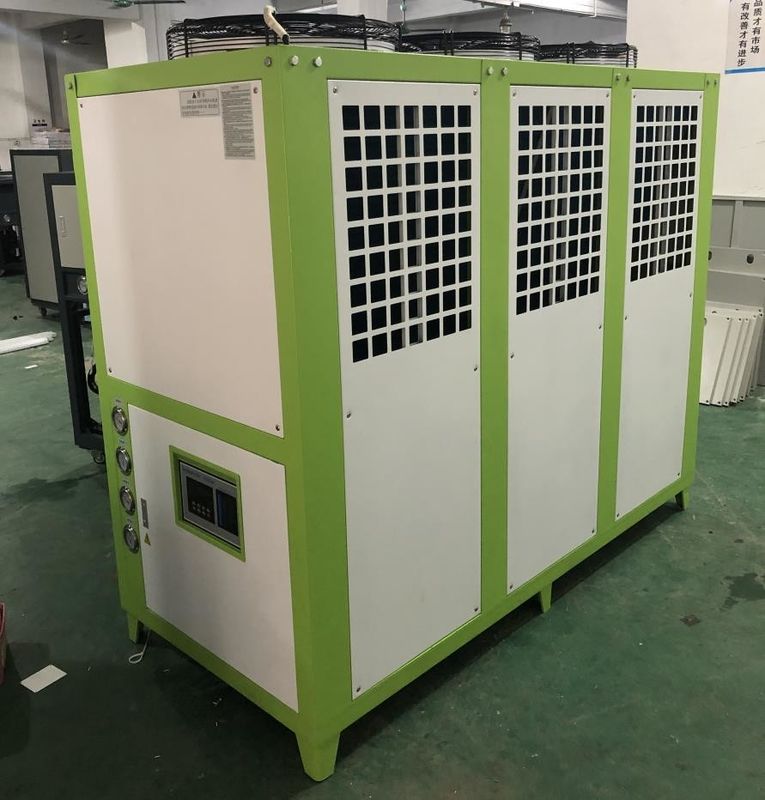

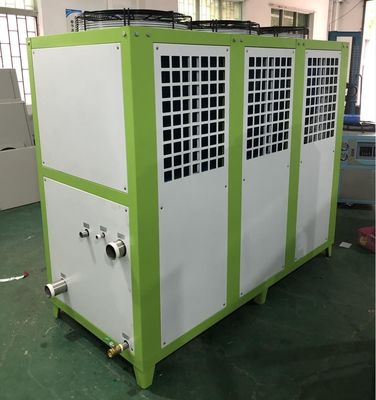

JLSFD-25HP 空気冷却低温水冷却機
製品説明:
空気冷却低温冷却機 (Air-cooled low-temperature chiller) は,空気冷却によって低温冷却を提供する装置である.低温条件での冷却を必要とするアプリケーションで一般的に使用され,いくつかの特性と利点があります..
空気冷却低温冷却機の主要特徴は以下の通りである.
1空気冷却:空気冷却低温冷却機は空気冷却方法を採用し,内蔵ファンとラジエーターを通じて熱を周囲に転送します.伝統的な水冷却方法と比較して水冷却設備や水源を追加する必要がないため,より便利で柔軟です.
2低温冷却容量:空気冷却低温冷却機は,通常 -40°C以下の低冷却温度を提供することができる.これは,冷凍冷却を必要とするアプリケーション,例えば医薬品,化学食品加工業やその他の産業
3自動制御システム:空気冷却低温冷却機は高度な自動制御システムで装備されています安定した低温出力を確保するために,冷却温度をリアルタイムで監視し調整できるユーザは必要に応じて必要な温度範囲と精度を設定できます.
4省エネ効果:空気冷却低温冷却機は高エネルギー効率で,先進的な圧縮機と熱交換技術を採用し,低温でも効率的に動作できます.追加の水冷却システムが必要ないため関連機器の水資源とエネルギー消費が節約されます
5コンパクトなデザイン:空気冷却低温冷却機は,通常,コンパクトな設計で,スペースを少なくし,スペースが限られた場所に設置するのに適しています.設置し,維持するのが簡単で,通常は自立するユニットです.
空気冷却低温冷却機は,低温冷却を必要とする産業,例えば製薬製造,研究室,食品加工,化学プロセス,など空気冷却低温冷却機を選択する際には,必要な冷却温度範囲,電力需要,制御機能,設備の信頼性とエネルギー効率を考慮する必要があります.
製品の特徴:
空気冷却冷却機は一般的な冷却機器で,その主な特徴は以下のとおりです.
1独立:空気冷却式冷却機は,パイプや水ポンプを通じて外部冷却水源に接続する必要はありません.独立し,設置と移動が簡単です.
2高効率と省エネ:空気冷却式冷却機は高効率の圧縮機と熱交換機を採用し,短時間で設定された温度要求に達できます.エネルギー消費を削減し,より良い省エネ効果をもたらすことができます.
3メンテナンスは簡単です空気冷却式冷却機は 構造がシンプルで メンテナンスは簡単で 掃除や修理も簡単です
4低騒音:空気冷却式冷却機は低騒音で,周囲の環境や職員に干渉しない.静かな環境を必要とする場所には適しています.
5自動制御:空気冷却式冷却機は高度な制御システムを採用し,温度と湿度を自動的に調整して安定した信頼性の高い冷却効果を保証します.
6柔軟性空気冷却式冷却機は,個別に使用したり,他の設備と組み合わせたりして,さまざまなニーズを満たすことができます.
一般的に,空気冷却式冷却機は独立性,高効率,省エネ,維持が簡単,低騒音,自動制御,柔軟性といった特徴があります.様々な冷蔵用品に広く使用されている理想的な機器です.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSFD-1HP | JLSFD-2HP | JLSFD-3HP | JLSFD-4HP | JLSFD-5HP | JLSFD-6HP | JLSFD-8HP | JLSFD-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | -30°Cから35°C | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSFD-12HP | JLSFD-15HP | JLSFD-20HP | JLSFD-25HP | JLSFD-30HP | JLSFD-40HP | JLSFD-50HP | JLSFD-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | -30°Cから35°C | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
低温冷却機は,多くの産業で広く使用されており,主な用途産業には以下が含まれます.
1医薬品及び生物産業:低温冷却機は,医薬品,バイオテクノロジー,医療機器の分野で重要な役割を果たしています.彼らは,原子炉,冷却装置,生物学的サンプルを冷凍保存薬やワクチンを製造するなどです
2食品加工産業:低温冷却機は,食品の温度と保管条件を制御するために使用されます.冷凍食品,冷蔵庫に使用できます.,果物や野菜の保存,飲料の生産など
3工業冷蔵産業:低温冷却機は,工業冷却の分野で広く使用されています.例えば,プラスチック注射型機,金属加工機器,半導体製造機器電子部品の製造などです
4研究室産業:多くの実験室では 実験の要求を満たすために 温度を正確に制御する必要があります低温で安定した環境を提供するために,冷凍冷却器を使用して研究室での研究作業をサポートすることができます.材料科学,化学,物理学など
5化学加工産業:化学反応は通常,特定の温度条件下で実施され,低温冷却機は必要な低温環境を提供することができる.化学プロセス産業における応用には,合成反応が含まれます.溶剤回収,直直しプロセスなど
さらに,冷凍冷却機は,航空宇宙,電子機器製造,金属産業,エネルギー産業など,他の産業でも使用されています.幅広い用途があり,さまざまな産業の特殊なニーズを満たすことができます..
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
空気冷却冷却器のエネルギー効率は 水冷却方法と比べたら?
空気冷却低温冷却機と水冷却機のエネルギー効率にはいくつかの違いがある.
1熱消耗効率:水冷却方法では,冷却水冷却器を通って冷却水に熱を転送し,冷却水循環システムを通って熱を放出します.空気冷却低温冷却機は,内蔵ファンとラジエーターを通じて熱を直接周囲に散布する.水の高固有熱容量により,水冷却は通常より高温散熱効率を持ち,熱をより効果的に除去することができます.
2エネルギー消費:水冷却方法では,水冷却設備と水循環システムが必要であるため,空気冷却低温冷却機は通常エネルギー消費量が低い.空気冷却低温冷却機は,追加の水ポンプや冷却水循環システムを必要としません.水のエネルギー消費とポンプのエネルギー消費を節約します
3環境への適応性水冷却方法は安定した水供給と排水システムを必要とし,十分な水資源を持つ地域に適しています.空気冷却低温冷却機は,水源や排水システムを必要としません水資源が乏しい地域や水冷却装置が使用できない地域では特に適しています.
特定のエネルギー効率の比較には,機器の設計,圧縮機の効率,ラジエーターの設計気候条件,水資源,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境,環境など地域内の設備のエネルギー消費要件と実際の使用要件.
水冷却方法は,全体的に熱消耗効率の面で利点がありますが,エネルギー消費と環境適応性の点で,空気冷却低温冷却機は,より多くの利点があります.したがって,どの方法を選ぶかは,実際の状況とニーズに依存します.
