詳細情報 |
|||
| 製品名: | 耐圧防爆水スリラー | 名前: | 空気は耐圧防爆水スリラーを冷却した |
|---|---|---|---|
| 圧縮機: | 耐圧防爆スクロール | 蒸化器: | 貝および管 |
| コンデンサー: | Finned | 制御システム: | PLC |
| コントローラー: | マイクロプロセッサ | 保護: | ハイ・ロー圧力、積み過ぎ、Anti-Freezing段階順序 |
| 騒音レベル: | ≤65dB （A） | 耐圧防爆等級: | ExdBT4/CT4Ⅱ |
| 保護レベル: | IP54 | 冷却剤: | R22/R407C/R134A |
| 保証: | 1年 | ||
| ハイライト: | 防爆産業用冷水冷却機,R22 工業用水冷却冷却機,R407C 防爆冷却機 |
||
製品の説明

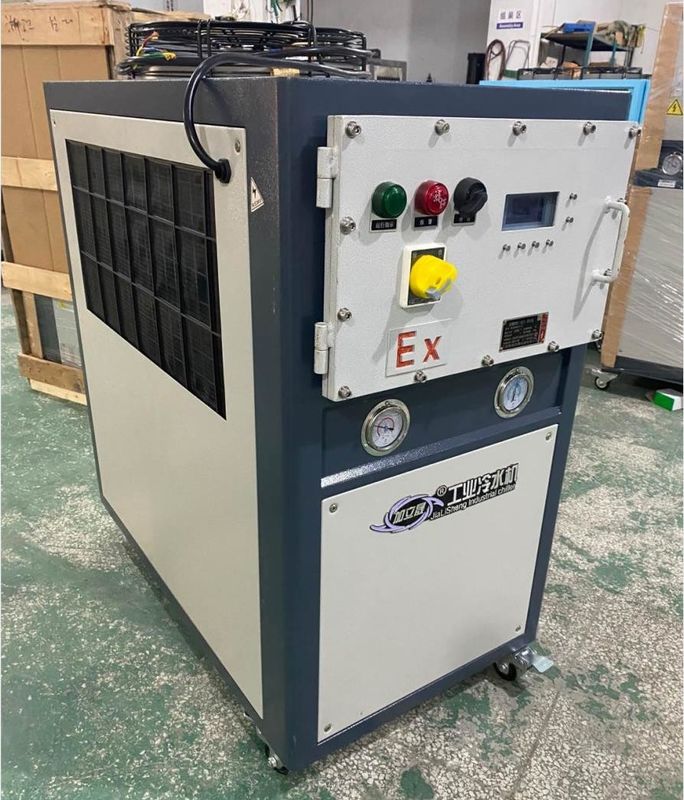

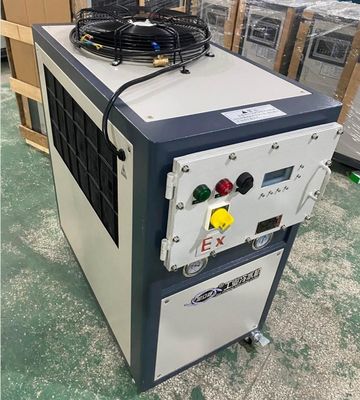

JLSF-3AD 防爆水冷却機 化学品,石油,天然ガス,医薬品,食品加工
製品説明:
防爆冷却機は,燃やす,爆発性,腐食性,毒性などの特殊な環境のために特別に設計された冷却機器の一種である.冷却システムで爆発防止設計を採用している製造プロセスの安全性と安定性を確保するための構造材料.
防爆冷却機の主要用途は,石油化学,製薬,造船,鉱山,軍事,その他の産業,印刷などの特殊な環境でもこれらの産業では,炎症性,爆発性,腐食性,製造プロセスの安全性と安定性を確保するために,爆発性冷却装置を使用する必要があります..
防爆冷却機は,防爆モーター,防爆圧縮機,防爆制御機など,防爆構造材料で設計されている.スパークルによる爆発事故を防ぐため静電などの要因があります 同時に防爆冷却機は,設備の安全性と信頼性を確保するために,特別な冷却システムと電気制御システムを採用しています..
上記用途に加えて,爆発性冷却機は,化学工業などの爆発性設計を必要とする他の冷却用途でも広く使用できます.石油精製石油,天然ガス,石炭鉱山,精密化学品,その他の産業
生産特徴:
防爆冷却機とは,爆発性環境での作業のために特別に設計された冷却機である.以下の主な利点がある.
1安全性爆発性冷却装置の設計と製造は,爆発性のある環境での安全な操作を確保するために特別に考慮されています.爆発 防止 材料 と 設計 対策 が 組み込まれ て い ます低温で高温で
2叩き止め能力:防爆冷却機は,爆発性のある環境における圧力と衝撃に耐えられる.構造的に強化され,衝撃に耐えるため,爆発が発生した場合,爆発を効果的に封じ込め,爆発の拡散を防ぐ.
3信頼性:防爆冷却機は高品質の材料と先進的な製造技術を使用して,信頼性と長期間の安定した動作を保証します.厳しい産業環境での動作の要求を満たすために厳格なテストと品質管理を受けます.
4適応性:防爆冷却機は,通常,幅広い用途があり,化学工業,石油,天然ガス,医薬品,食品加工異なる環境やアプリケーションの要件を満たすために,特定のプロセスニーズに合わせることができます.
5エネルギー節約と環境保護防爆冷却装置は効率的な冷却システムと省エネ技術を採用し,エネルギー消費を削減し,環境への影響を軽減します.エネルギー管理を最適化することが多い効率的な冷却を提供し,エネルギー廃棄物の削減という点で経済的利益をもたらす.
爆発性冷却機は,一般的には,爆発性環境における安全性,信頼性,適応性が高く,産業の特殊なニーズに効果的に対応できる.エネルギー節約と環境に優しい操作効果を提供します.
作業原理:
空気冷却式防爆冷却機は,主に圧縮機からなる冷却システム,
コンデンサー,蒸発器,ファン
1圧縮機は低温および低圧冷却ガスを高温および高圧ガスに圧縮し,それを冷却機に送ります.
2冷却機内の冷却ガスは冷却され,外気と熱を交換することによって高圧液体に凝縮されます.
3高圧の液体は膨張弁を通って圧縮を解除され,低温低圧液体になり,蒸発器に入ります.
4蒸発器内の冷媒液は,外気と熱を交換し,それによって空気中の熱を吸収します.低温低圧のガスに冷却剤液体を蒸発させ.
5低温低圧のガスがコンプレッサーに入り,新しい冷却サイクルを開始します.
空気冷却式爆破防止冷却機は,冷却と熱交換のために扇風機を通して冷却器と蒸発器に空気を導入します.水源は必要ない同時に,空気冷却式爆発防止冷却機は,爆発防止設計を採用しています.燃やし易い場所や爆発性の高い場所で安全で動作し,生産の安全を確保できる.
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ | 16 ファン |
技術パラメータ:
| モデル | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | |||||||||
| パワー | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 充填量 | キロ | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1 " | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | |||||||||
| 扇風機 | タイプ | 軸流量 | |||||||||
| 空気体積 | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| 機械のサイズ | L について | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
応用産業:
防爆冷却機は,通常,爆発危険環境のある場所で使用され,その主な目的は,これらの環境での安全な操作を確保することです.爆発防止冷却機の一般的な応用シナリオは以下のとおりです.:
1化学工場:化学工場では,燃える気体,蒸気,塵などの爆発性危険物質が存在します.爆発性冷却機は,化学反応器の冷却水を供給するために使用できます.蒸留塔設備が動作中に火事や爆発を起こすことを保証する.
2石油・天然ガス産業:石油と天然ガスの生産,貯蔵,輸送過程では,燃えるガスや蒸気などの危険な物質があります.防爆冷却機は,圧縮機などの石油とガス処理機器を冷却するために使用されます.爆発性環境での安全な操作を保証する熱交換器と冷却塔
3石炭鉱業と石炭化学産業:燃焼性のある塵と有害ガス は,石炭鉱山や石炭化学工場にしばしば存在します.爆発性冷却機は,石炭鉱山の換気システムに冷却水を提供するために使用できます.石炭ガス化装置高リスク環境での安全な運用を保証する石炭ガス化設備.
4食品・医薬品産業:食品 製薬 工場 に は 燃える 塵 や 燃やす 物質 が 存在 し ます.爆発防止冷却機は,爆発可能性のある環境での安全な操作を確保するために,食品加工機器や医薬品機器を冷却するために使用できます..
5化学実験室:化学実験室では,様々な実験や反応によって燃える気体や危険物質が生成される可能性があります.実験中に事故が起きないことを確保するために,爆発防止の冷却機を使用して,実験機器の冷却水を供給することができます..
簡単に言うと,爆発防止の冷却機は,爆発の危険性のある産業や実験施設で,設備の安全な操作を確保し,潜在的な火災や爆発リスクを減らすために広く使用されています..
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
標準的な複合板の木製の箱に包装され運送されます.すべての部品はフィルムで固定され保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
空気冷却式防爆冷却機の防爆性能はどうやって実現する?
空気冷却式防爆冷却機の防爆性能は主に以下の方法で達成される.
1防爆シェル設計:空気冷却式防爆冷却機は,通常,特殊な防爆シェル設計を採用し,シェル材料は防爆および防火性能を有する.殻は,爆発や火災に耐えるため,高温や腐食に耐える材料で作られています.
2. 防爆電気部品:モーター,コントローラーなど,冷却器内の電気部品は,爆発性モデルを採用し,爆発性特性を有します.これらの電気部品は,爆発性のある空気中に電気機器が火花を燃やしたり過熱したりするのを防ぐために,爆発性のある材料で製造されています..
3防爆冷却システム:空気冷却式防爆冷却機の冷却システムは,冷却過程で火花や高温が発生しないように防爆設計を採用しています.コンデンサ蒸発器やその他の冷却装置の部品は,安全冷却効果を提供するために,特殊な防爆材料で作られています.
4防爆制御システム:空気冷却式防爆冷却機の制御システムは,防爆特性を持つ防爆制御機を採用する. The control system guarantees safety by using explosion-proof electrical components and safety control strategies to ensure that the chiller will not generate sparks or overheat when operating in a flammable environment.
これらの措置の目的は,爆発性大気の中で空気冷却による防爆冷却機の安全運転を保証することです.爆発防止の電気部品防爆冷却システムと防爆制御システムで,冷却機は火花,高温,その他の潜在的火災や爆発の危険を効果的に防ぐことができます.職員と設備の安全を確保する.
