詳細情報 |
|||
| 名前: | 空気は耐圧防爆水スリラーを冷却した | 圧縮機: | 耐圧防爆スクロール |
|---|---|---|---|
| 蒸化器: | 貝および管 | コンデンサー: | Finned |
| 制御システム: | PLC | コントローラー: | マイクロプロセッサ |
| 保護: | ハイ・ロー圧力、積み過ぎ、Anti-Freezing段階順序 | 騒音レベル: | 60dB |
| 保護レベル: | IP54 | 保証: | 1年 |
| ハイライト: | 石油加工 爆発防止の水冷却機,ガス処理 防爆水冷却機,PLC式爆発防止冷却機 |
||
製品の説明

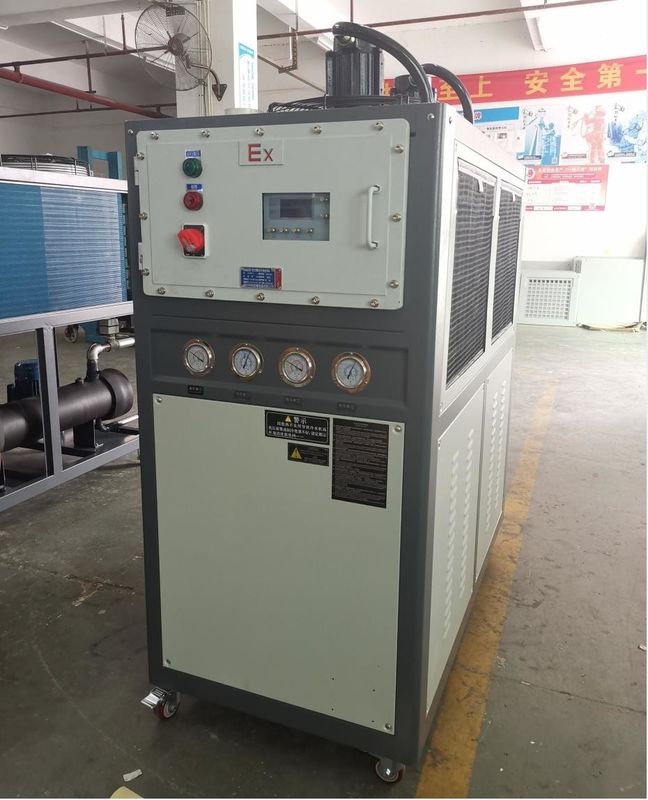

JLSF-10AD 防爆水冷却機 オイル・アンド・ガス処理,設備冷却,トンネル換気システム
製品説明:
防爆冷却機とは,特に燃やす可能性のある場所や爆発性のある場所のために設計された冷却装置である.その主要構成要素には圧縮機,モーター,コンデンサ,蒸発機などがある.防爆冷却機は,防爆設計の部品を採用 主に以下の側面を含みます:
1防爆モーター:防爆冷却機のモーターは防爆モーターを採用し,そのシェルと配線は防爆材料で作られ,モーターの火花が爆発を引き起こすのを防ぎます.
2防爆コンプレッサー:防爆冷却機のコンプレッサーは防爆コンプレッサーを採用する.内部の機械的および電気的部品は,燃やす可能性のある環境や爆発性の高い環境での安全な操作を保証するために,爆発性設計を採用する..
3爆発防止コンデンサー:防爆冷却機のコンデンサは防爆コンデンサを採用する.材料と構造は,爆発を防ぐため,炎易性や爆発性のある環境のために特別に設計されています..
4防爆蒸発器:防爆冷却機の蒸発機も防爆蒸発機を使用し,その特殊な材料と構造は,燃やす可能性のある環境や爆発性環境で安全に動作することができます.
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effect防爆冷却機を使用する場合また,機器の安全性を確保するために,関連する安全規則と運用要件に従って動作する必要があります..
生産特徴:
防爆冷却機は,特に燃やし易い,爆発性のある場所のために設計された冷却装置の一種である.その主な特徴には以下の側面が含まれます.
1防爆設計:防爆冷却機は防爆設計で,モーター,コンプレッサー,コンデンサーなどの主要部品は,防爆材料と構造で設計されています.燃える可能性のある環境や爆発性の高い環境で安全に動作できる.
2高効率と省エネ:防爆冷却機は高効率の圧縮機と冷却機を使用し,高冷却効率でエネルギーを節約できます.
3柔軟な設置:防爆冷却機は屋内または屋外に設置され,タイプ選択と設置は特定のニーズに応じて行えます.
4シンプルなメンテナンス防爆冷却機は 保守が比較的簡単で 定期的な清掃と保守が必要で 保守が比較的簡単です
5高温制御精度:爆発防止冷却機には,正確な温度制御システムがあり,正確な温度制御を実現できます.
6幅広い用途:防爆冷却機は,石油化学工業,石炭鉱山,製薬製造,塗装などの炎症性や爆発性のある場所に適しています.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effect防爆冷却機を使用する場合また,機器の安全性を確保するために,関連する安全規則と運用要件に従って動作する必要があります..
作業原理:
防爆冷却機の動作原理は 基本的には通常の冷却機と同じですしかし,一連の爆発防止対策は,危険な環境での安全な操作を保証するために設計と建設で実施されています爆発防止冷却機の一般的動作原理は以下のとおりである.
1冷却サイクル:防爆冷却機は,循環介質 (通常水または他の冷却液体) を通して,機器またはプロセスで発生する熱を吸収する.熱を散らすため冷却器に運びますそして冷却媒体は冷却装置に循環します
2圧縮機:冷却機内には圧縮機があり,冷却剤を圧縮して高圧で高温高圧のガスになります.
3コンデンサ:高温高圧のガスは冷却器を通り,冷却媒体と接触し熱を放出し,冷却剤を冷却し液体状態にします.
4拡張バルブ:液体冷却剤は膨張弁を通って蒸発器に入ります膨張弁の機能は,低温と低圧蒸発ガスになるように冷却剤の圧力と温度を下げる.
5蒸発器:低温・低圧で蒸発したガスは蒸発器を通り,冷却される機器やプロセスに接触し,熱を吸収して冷却する.
防爆冷却機では,その作業原理の鍵は,防爆設計と製造です.
爆発防護の一般的な対策:
- 防爆電気部品:爆発防止モーター,スイッチ,センサーなどを使用し,電気の火花による爆発を防止します.
- 防爆弾内部圧力と温度に耐える爆発性設計で,外部から燃えるガスが内部に入ることを防ぐ.
- 爆発ガス放出:爆発気体の放出は,安全範囲を超えた爆発圧を放出するために冷却機の設計において考慮される.
- 材料の選択:高温耐性,耐腐蝕性,爆発性のある材料を使用することで,冷却機が危険な環境で爆発リスクを防ぎ,耐えるようにします.
上記は,爆発性冷却装置の一般的動作原理と,爆発性冷却装置の一般的防爆対策です.特殊な動作原理と設計詳細は,異なる爆発防止基準とアプリケーション要件により異なる可能性があります..
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ | 16 ファン |
技術パラメータ:
| モデル | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | |||||||||
| パワー | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 充填量 | キロ | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1 " | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | |||||||||
| 扇風機 | タイプ | 軸流量 | |||||||||
| 空気体積 | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| 機械のサイズ | L について | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
応用産業:
防爆冷却機は,主に以下の産業で使用され,設備の安全性と防爆能力の要求が高くなります.
1化学工業:化学産業は,化学生産,石油精製,塗料製造など,多くの燃える可能性のある物質や爆発物を含んでいます.化学機器やプロセスの安全な冷却と温度制御のために,爆発防止冷却器を使用できます..
2石油・ガス産業石油とガスの採掘,貯蔵,輸送,加工では 爆発や火災のリスクがあります防爆冷却装置は,冷却と温度制御を備え,危険な環境での設備の安全な操作を保証するために使用できます.
3製薬産業:薬剤処理に使用される特定の化学物質は爆発性または易燃性がある.爆発性冷却装置は,薬剤機器の安全な冷却と温度制御を提供するために使用することができます.薬剤処理の安全性と製品品質の確保.
4エレクトロニクス・半導体産業電子機器と半導体製造プロセスで使用される化学物質と機器は,爆発や火災の危険性がある可能性があります.電子機器と半導体製造機器の冷却と温度制御のために,爆発防止冷却器を使用することができる.生産環境の安全を確保する.
5自動車産業:自動車製造には様々な塗装,噴霧,乾燥プロセスがあり,噴霧塗料と溶媒は燃やすことができます.防爆冷却機は,塗装や乾燥機器の安全な冷却と温度制御を提供するために使用できます..
6石炭鉱山と鉱山産業:炭鉱や鉱山では燃えるガスが蓄積し爆発する危険性があります爆発防止冷却機は,鉱山機器とプロセスの安全な操作を確保するために,安全な冷却と温度制御を提供するために使用できます.
防爆冷却機は,防爆電気部品,高温耐性材料,爆発防止の囲み危険環境における機器による爆発や火災のリスクを減らすため防爆冷却機は プロセス安全を確保し 職員命や財産を保護するための重要な機器です.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
爆発防止の冷蔵庫はどのくらい安全ですか.
防爆冷却機の安全性能は,危険な環境での安全な操作を保証するための特殊な設計と製造によるものです.爆発防止冷却装置の安全性能については以下の通りである.:
1防爆設計:防爆冷却機は,防爆ホイス,防爆電気部品,防爆材料の使用を含む防爆設計を採用する.これらの設計措置は,火花や他の爆発の可能性のある源を防ぐ.
2防爆基準の遵守:防爆冷却機は,通常,国際電気技術委員会 (IEC) の防爆基準などの,特殊な防爆基準と仕様を遵守する.爆発防止基準 (ATEX)爆発性環境での安全性能を厳格に試験し,認定されています.
3爆発ガス放出:防爆冷却装置の設計では,安全範囲を超えた爆発圧を放出し,設備と職員への害を軽減するために,爆発ガス放出が考慮されます.
4温度と圧力モニタリング:防爆冷却装置は,通常,温度と圧力モニタリング装置で装備され,機器の動作状態をリアルタイムでモニタリングすることができます.温度や圧力が安全範囲を超えると危険を回避するためにアラームを鳴らすか,自動的に停止します.
5高温耐性材料:防爆冷却機は高温耐性のある材料を使います高温環境で構造の安定性と整合性を維持し,高温による安全上の危険を軽減できる.
6超負荷保護:防爆冷却機は通常,過負荷防止機能を持っています.機器や操作者の安全を守るために自動的に停止するか,その他の安全対策をとる..
一般的に,爆発防止の冷却装置は,危険な環境での安全な動作を保証するために,特別な安全考慮事項を考慮して設計および製造されています.これらの安全性能対策は,火災リスクを減らすために設計されています.設備,労働者,環境の安全を守るため,
