詳細情報 |
|||
| 圧縮機のタイプ: | スロール/ピストン | 制御モード: | オン/オフ/PID |
|---|---|---|---|
| 冷却容量: | 3-30kw | 冷却方法: | Air-cooled/Water-cooled |
| サイズ: | カスタマイズ | 騒音レベル: | ≤55dB （A） |
| 電源: | 220V/380V/50HZ/60HZ | 製品名: | レーザー水スリラー |
| 保護機能: | 高圧/低圧/過負荷/流量/低水位/高温 | ポンプ圧力: | 0.03Mpa-0.8Mpa |
| 冷却剤: | R22/R134a/R407c/R410a | 温度調整の範囲: | 5℃-35℃ |
| 一定温度: | ±0.5℃ | 保証: | 1年 |
| ハイライト: | レーザー水冷却水冷却機,小型の水冷却水冷却機 |
||
製品の説明

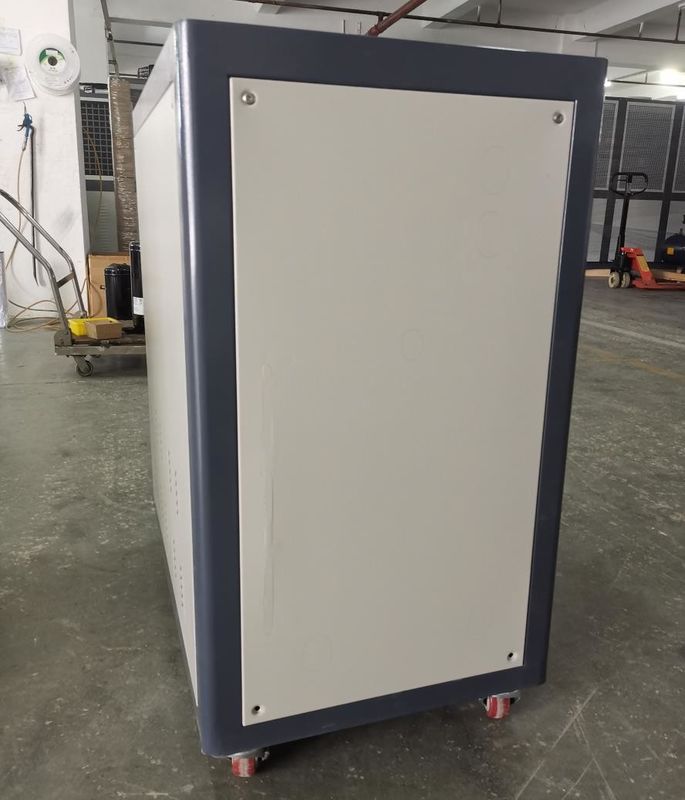

JLSS-3HP 小型水冷レーザーチラーレーザー切断機,レーザー彫刻機,レーザープリンター
製品説明:
小型の水冷レーザーチラー (小型水冷レーザーチラー) は,レーザー機器の冷却に使用される装置である.レーザーが生成する熱を水冷却によって散布し,レーザーの安定した動作を確保する.
通常,小型水冷レーザー冷却機は以下の部品で構成される.
1水冷却装置:水ポンプ,熱交換機,冷却扇風機,その他の部品を含む.レーザーによって生成される熱を水に伝導し,熱交換器を通して熱を空気中に散布するために使用されます..
2水タンク:冷却水を貯蔵するために使用される容器,通常は一定の容量と冷却水レベルの監視機能を有する.
3冷却水管:水タンクから冷却水をレーザーの冷却部品に輸送し,熱水をレーザーから放出して閉じた冷却サイクルを形成する.
4制御システム:温度センサー,水位センサー,扇風機制御などを含む水冷却装置の動作を監視・制御するために使用される.
水冷レーザー冷却機は通常,サイズが小さく,レーザーのパワーが低く,体積が小さいアプリケーションに適しています.オーバーヒートによる機器の損傷や性能低下を防ぐために,安全な範囲内でレーザーの温度を維持することです..
小さな水冷レーザー冷却機の異なるモデルやブランドは,性能と仕様に違いがある可能性があることに注意すべきである.特定の選択は,実際のニーズとレーザー機器の要件に基づいて評価されるべきです.
生産特徴:
小型のレーザー冷却機には以下の特徴がある.
1コンパクトサイズ:大型レーザーチラーと比較して,小型レーザーチラーは小さく,スペースを少なく占めています.彼らは限られたスペースで使用され,移動および設置が簡単です.
2軽量で携帯可能:小型のレーザー 冷却機 は,通常,軽量 な 設計 で,比較的 軽い 重量 で,持ち運び や 移動 する に 容易 な もの です.頻繁に 移動 する 必要 が ある 機会 に 適します.
3. 高温散熱効果:軽量な装置であるにも関わらず,小型レーザー冷却機は通常,効率的な熱消耗能力を有します.レーザーによって発生する熱を効率的に散布し,レーザーの安定した動作を維持できる.
4高エネルギー効率:小型のレーザー冷却機は,通常,先進的な冷却技術と省エネ設計を使用し,高エネルギー効率の比を有し,冷却効果を維持しながらエネルギー消費を削減することができます.
5簡単な制御:小さなレーザー冷却機は,通常,操作が簡単で使いやすい制御インターフェースを備えています.ユーザーは簡単に冷却パラメータを設定し調整し,機器の動作状態を監視することができます..
6低騒音小型のレーザー冷却機は,主に騒音発生を軽減し,作業環境とユーザーへの干渉を減らすため,静かな設計を採用しています.
小さなレーザー冷却機の異なるブランドやモデルが特徴や機能の違いを持つ可能性があることに注意することが重要です.レーザー機器の実際のニーズと要件に基づいて,様々な要因を包括的に考慮することができます適切なモデルとブランドを選択します.
作業原理:
水冷冷却機の動作原理は,低温低圧冷却ガスを圧縮機を通って高温高圧ガスに圧縮することです.高温高圧のガスを冷凝器を通し 高圧液体に凝縮します低圧液体へと膨張し,蒸発器に流れ,冷却サイクルを完了します.
水冷却冷却機では冷却媒質として水を使用し,水道を通って冷却装置に接続されます.熱を吸収し,低温低圧ガスに変換する冷蔵庫を実現する
|
1 コンプレッサー |
5 蒸発器 |
9 温度センサー |
13 バイパスバルブ |
|
2 コンデンサ |
6 ボールバルブ |
10 水タンク |
14 低電圧制御装置 |
|
3 フィルタードライヤー |
7 防凍スイッチ |
11 水ポンプ圧力計 |
15 高電圧コントローラ |
|
4 拡張バルブ |
8 フローティングスイッチ |
12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| 冷却容量 | kW/h | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| カロリー/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| 循環ポンプ | パワー | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| 頭部 | m | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| 蒸発器 | 流量 | m3/h | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| 水容量 | m3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| 直径 | インチ | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3cm | 3cm | 3cm | |
| 圧縮機 | タイプ | m3/h | 効率的な銅殻とチューブタイプ | |||||||
| 流量 | m3/h | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| 直径 | インチ | 1 " | 1.5" | 2 " | 2.5" | 2.5" | 3cm | 3cm | 3cm | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | mm | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H | mm | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| 単位重量 | キロ | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
応用産業:
薬剤,化学,食品,油脂,コーティング,電圧塗装,冷蔵庫,プラスチック,化学繊維,商業コンクリート,レーザー,浄化ワークショップ,機械加工業及びその他の産業効率と製品の品質を大幅に向上させる. JIALIS冷却機は操作が簡単です.設計上は合理的で 品質上は優れている現代の産業用冷蔵庫に最適です
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
高温環境では レーザー冷却機が 安定した動作温度を維持するには?
高温 の 環境 で は,小型 の レーザー 冷却 装置 は 安定 し た 動作 温度 を 保つ ため に いくつかの 措置 を 取ら なけれ ば なり ませ ん.以下 に は,一般的な 方法 が 挙げ られ ます.
1. 熱消耗効率を向上させる高効率のラジエーターや扇風機を使用して冷却システムの散熱能力を高めることができます.効果的に周辺環境にレーザーによって生成される熱を散らすことができる冷却システムの確認.
2冷却水の温度を制御する:高温環境では,冷却水の温度を下げてよりよい冷却効果をもたらすことができます.冷却水の流れを増加させたり,補助冷却装置 (冷却ファンなど) を使用することによって冷却水の温度を低下させることができます..
3冷却容量を増やす:高温環境では,レーザー冷却機は,レーザーの散熱ニーズを満たすために冷却能力を増やす必要がある場合があります.総冷却容量は,より高性能冷却システムを選択するか,冷却システムの数を増加することによって増加することができます..
4環境管理レーザー冷却機に及ぼす環境の影響は,レーザー機器が設置されている環境の温度と湿度を制御することによって軽減できます.例えば,作業環境の温度を適切な範囲内に保つためにエアコンやその他の温度制御装置を使用します.
5定期的な保全と清掃レーザー 冷却 装置 を 定期 的 に 維持 し,清掃 し て ください.冷却 装置 や 交換 器 の 表面 から 塵 や 汚れ を 清掃 し て,熱 の 散乱 を 改善 し て ください.
レーザー冷却機に対する高温環境の影響は複雑で,機器のモデル,作業条件,環境要件実践的な応用では it is recommended to refer to the laser chiller's instruction manual and manufacturer's recommendations to ensure that the equipment can work stably in high temperature environments and to avoid overload operation and equipment damage.
