詳細情報 |
|||
| 製品名: | レーザー水スリラー | 制御システム: | PLC |
|---|---|---|---|
| コントローラー: | マイクロプロセッサ | 圧縮機: | 密閉スクロール |
| 蒸化器: | 高性能の銅管 | コンデンサー: | 高性能の銅管 |
| 保護: | 超電流,超電圧,低電圧,超熱,水の流れ | 冷却剤: | R22/R407C |
| 圧縮機のブランド: | 松下電器産業 | 騒音レベル: | 55db |
| 電源: | 220V/50Hz | ポンプ上昇: | 20m |
| ポンプ力: | 0.55kw | 保証: | 1年 |
| ハイライト: | 50Hzレーザー水冷却機,220Vレーザー水冷却機 |
||
製品の説明

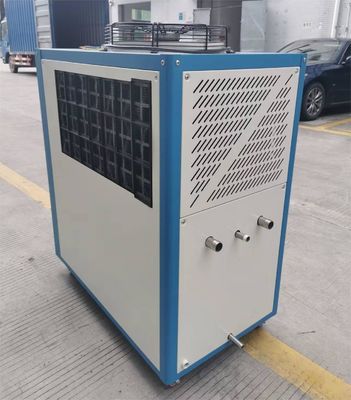

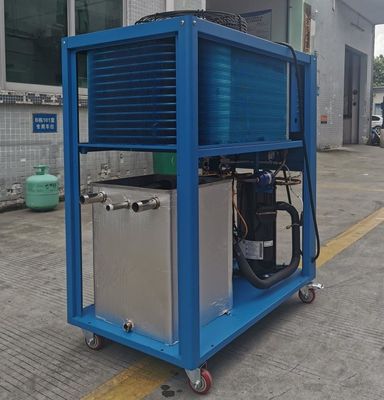

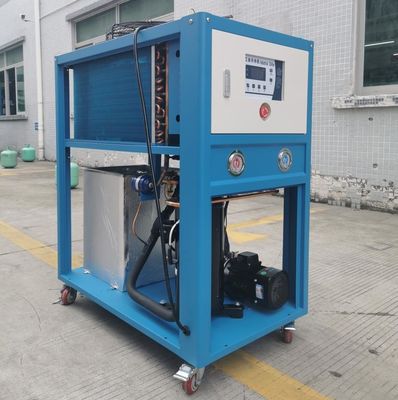

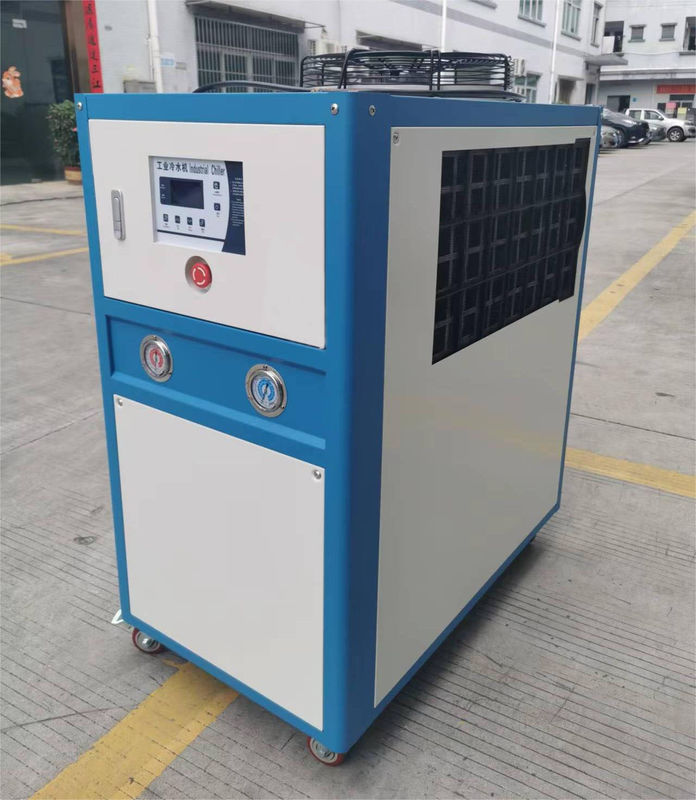

JLSJ-3HPレーザー水冷却器レーザー処理,レーザー医療治療
製品説明:
レーザーチラーとは,レーザー冷却システムを利用した冷却装置である.レーザーが動作するときに多くの熱を生成する.間に合わない場合,レーザーの性能が低下したり 損傷したりしますレーザー冷却機はレーザーによって生成された熱を冷たい水に転送し,レーザーの安定的な動作を維持するために熱を消すために水を循環させます.
レーザー冷却機は,通常,圧縮機,冷却塔,水ポンプ,水タンク,制御システムなどで構成されています.圧縮機は,高温高圧ガスに冷却剤を圧縮圧縮器を通って高圧液体に冷却し,膨張弁を通って低温低圧ガスに膨張しますレーザーの熱を吸収して取り去ります温室温室温室温室温室温室温室温室温室そして再び冷却塔に戻る循環制御システムは,水の温度と冷却効果をリアルタイムで監視し,必要に応じて水温と水流を調整することができます.
生産特徴:
レーザー冷却機の主な特徴は:
1効率的な冷却:レーザー冷却器は,レーザーによって生成された熱を冷たい水に迅速かつ効果的に転送し,循環中の水を通して熱を取り去ってレーザーを安定的に動作させることができます.
2安定性:レーザー冷却機は,水温と冷却効果をリアルタイムで監視し,水温と水流量を必要に応じて調整できる高度な制御システムを採用していますレーザーの安定した動作を確保するため.
3低騒音:レーザー冷却機は低騒音で,使用すると周囲環境や人の健康に影響しません.
4寿命が長いレーザー冷却機は高品質の材料と先進的な製造技術を採用し,長寿です.
5メンテナンスは簡単ですレーザー冷却器の保守は簡単で,水を交換し,フィルタースクリーンを定期的に掃除するだけです.
6環境保護と省エネレーザー冷却機は先進的な冷却技術を採用し,高エネルギー効率比と低エネルギー消費率を有し,環境に優しい.
一般的にレーザー冷却機は,高冷却効率,安定性,低騒音,長寿命,維持が簡単,環境保護,省エネの利点があります.レーザー加工の分野で広く使用されています.
作業原理:
レーザー冷却機の動作原理は,レーザーによって生成される熱を冷たい水に転送し,循環水を通して熱を取り去ってレーザーを安定的に動作させることです.具体的にはレーザー冷却機は通常,次の部品から構成されます.
1冷蔵システム:冷却システムは圧縮機,冷却機,膨張弁,蒸発機から構成されています.圧縮機は冷却剤を高温高圧ガスに圧縮します.高圧液体に冷却する膨張弁を通って 低温低圧のガスに膨張し レーザーの熱を吸収して取り去ります蒸発器は冷却システム内の熱交換器です水温を下げるために冷却剤と循環水間で熱を交換する
2水循環システム:水循環システムは水ポンプ,水タンク,冷却塔,水管で構成されています.水ポンプは冷たい水をレーザーに循環させ,熱を除去します.そして再び冷却塔に戻る循環冷却塔は,水の温度を下げるために空気を通して熱を散布し,その後,それは再び水ポンプによってレーザーに循環します.
3制御システム:制御システムは,水温と冷却効果をリアルタイムで監視し,水温と水流量を必要に応じて調整することができます.レーザーの安定した動作を確保するため.
レーザーの水冷却システムを通してレーザー・チラーに送られます レーザーの水冷却システムを通してレーザー・チラーに送られます蒸発器でレーザーによって生成される熱を吸収し,それを運び去ります同時に,水循環システム内の水ポンプは,冷たい水をレーザーに循環させ,熱を取り去り,冷却塔に再び循環させます.制御システムは,リアルタイムで水温と冷却効果を監視することができますレーザーの安定した動作を確保するために,水温と水流量を必要に応じて調整します.
技術パラメータ:
| モデル | JLSJ-1HP | JLSJ-2HP | JLSJ-3HP | JLSJ-4HP | JLSJ-5HP | JLSJ-6HP | JLSJ-8HP | JLSJ-10HP | ||
| 冷却容量 | KW | 3.05 | 6.10 | 9.15 | 12.20 | 15.25 | 18.30 | 24.40 | 30.50 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.25 | 2 | 2.8 | 3.6 | 4.75 | 5.5 | 7.6 | 9.8 | |
| 圧縮機 | タイプ | 完全に密封されたロール/ピストン型 | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 24 | 24 | 24 | 24 | 29 | 29 | 29 | 23 | |
| 冷却剤 | タイプ | R-22 | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3/h | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | 2 " | ||||
| コンデンサータ | タイプ | 高効率の内部スローリング銅管の袖 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1075 | 1125 | 1300 | 1300 | 1600 | 1900 | 1900 | 2200 |
| W | mm | 640 | 640 | 750 | 780 | 900 | 990 | 990 | 1110 | |
| H | mm | 1135 | 1420 | 1450 | 1530 | 1640 | 1660 | 1800 | 1810 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
応用産業:
レーザー冷却機は,以下の分野や用途においてより大きな役割を果たす可能性があります.
1レーザー加工:レーザー加工中に大量の熱が発生し,高温は材料や機器の性能に一定の制限を及ぼします.レーザー冷却機は,レーザーとレーザー処理機器を冷却するために使用できます温度を制御し,加工品質と効率を向上させる.
2レーザー治療:レーザーは,レーザー手術,皮膚治療など,医学分野で広く使用されています.周囲の組織を保護したり,治療の有効性を向上させるため,治療領域の温度を一定値以下に保つ必要があります.レーザー冷却機は,これらのニーズを満たすために正確な冷却制御を提供することができます.
3レーザー科学研究レーザー科学研究では,物質の特殊な性質を研究したり,特定の量子状態を達成するために,非常に低温環境でいくつかの実験を行う必要があります.レーザー冷却機は,安定した低温環境を提供し,研究者に必要な条件を提供するために,実験室で冷却源として使用することができます.
4レーザー電子:Laser electronic devices such as lasers and fiber optic communication equipment are temperature sensitive and need to be maintained in a stable low-temperature environment to improve performance and reliabilityレーザー冷却器は,これらの装置の冷却を供給し,正常な動作を保証することができます.
5レーザー冷却と冷却技術の研究:レーザー冷却技術自体も 研究の熱点であり,新しい冷却方法や技術の研究と開発に使用されています.レーザー冷却器は,レーザー冷却の原理と応用を調査し検証するための実験機器として使用できます.
レーザー冷却機が有用な分野や応用分野は,上記に挙げた分野や用途がいくつかにすぎません.レーザー技術とレーザー冷却技術が発展し続けているため,特殊な冷却ニーズを満たすためにレーザー冷却機を使用するより多くの新しい分野とアプリケーションが現れる可能性があります..
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
レーザー冷却器はレーザー加工の加工品質と効率をどのように向上させるのか?
レーザー冷却機は,次の方法でレーザー加工における加工品質と効率を向上させることができます.
1レーザー温度を制御するレーザーの性能と安定性は,温度によって大きく影響されます.過度の温度は,レーザーの周波数,パワー,光線品質に変化をもたらすでしょう.加工品質に影響を与えるレーザーの温度を冷却することで制御できますレーザーの安定した動作温度範囲内にあることを確保し,レーザーの性能と安定性を向上させる.
2冷却用光学部品:レーザー処理システムでは,光学部品 (レンズ,鏡など) はレーザーエネルギーと熱を帯びます.過剰な高温は,光学部品の熱膨張と形状変化を引き起こすレーザー冷却装置は,光学部品の温度を適正な作業範囲に低下させ,冷却効果をもたらすことができる.熱圧や形状変化を軽減するレーザービームの質と処理精度を向上させる.
3作業部件温度を制御する:レーザー加工過程では,加工品の温度が加工品質と効率に大きな影響を及ぼします.温度が高すぎると 材料の過剰な溶融などの問題が生じますレーザー冷却機は,冷却によって作業部件の温度を制御できます.適切な温度範囲内でレーザー処理を行うことを確保する処理の質と効率を向上させる.
4. 安定した冷却効果を提供します:レーザー処理は通常,長期間の動作を必要とし,安定した冷却効果は持続的かつ効率的な処理にとって重要です.レーザー冷却機は安定した冷却性能を提供することができます.レーザーの温度を維持する制御可能な範囲内にある光学部品と作業部品を,過熱や温度変動による加工品質と効率への悪影響を回避する.
簡単に言うと,レーザー冷却機はレーザー温度,光学部品の冷却,作業部品の温度,安定した冷却効果をもたらすこれらの措置は,レーザーおよび他の主要なコンポーネントの安定性を維持し,加工中に熱圧と変形を軽減し,加工精度と一貫性を向上させるのに役立ちます.処理システムの信頼性と寿命を高め.
