詳細情報 |
|||
| 製品名: | 空気によって冷却される耐圧防爆ねじスリラー | 圧縮機のタイプ: | スクロール |
|---|---|---|---|
| 蒸化器: | 貝および管 | コンデンサー: | Finned |
| 制御システム: | PLC | コントローラー: | マイクロプロセッサ |
| 騒音レベル: | ≤65dB （A） | 保護レベル: | IP54 |
| 冷却剤: | R22/R407C | 温度範囲: | 0-50℃ |
| 保護: | ハイ・ロー圧力、積み過ぎ、Anti-Freezing段階順序 | 保証: | 1年 |
| ハイライト: | JLSF-60AD スクロール式冷却機,防爆シール式冷却機,化学産業の爆発防止冷却機 |
||
製品の説明

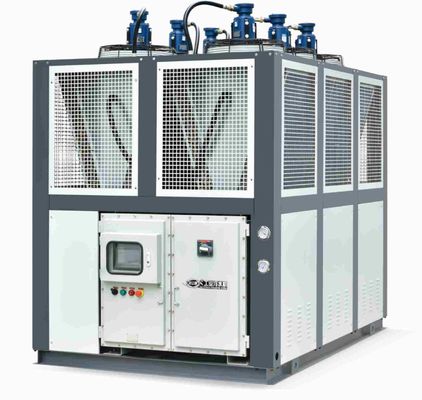

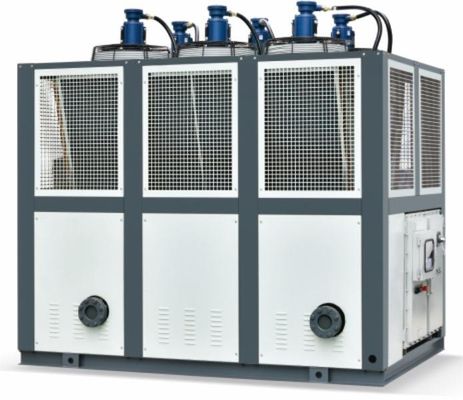

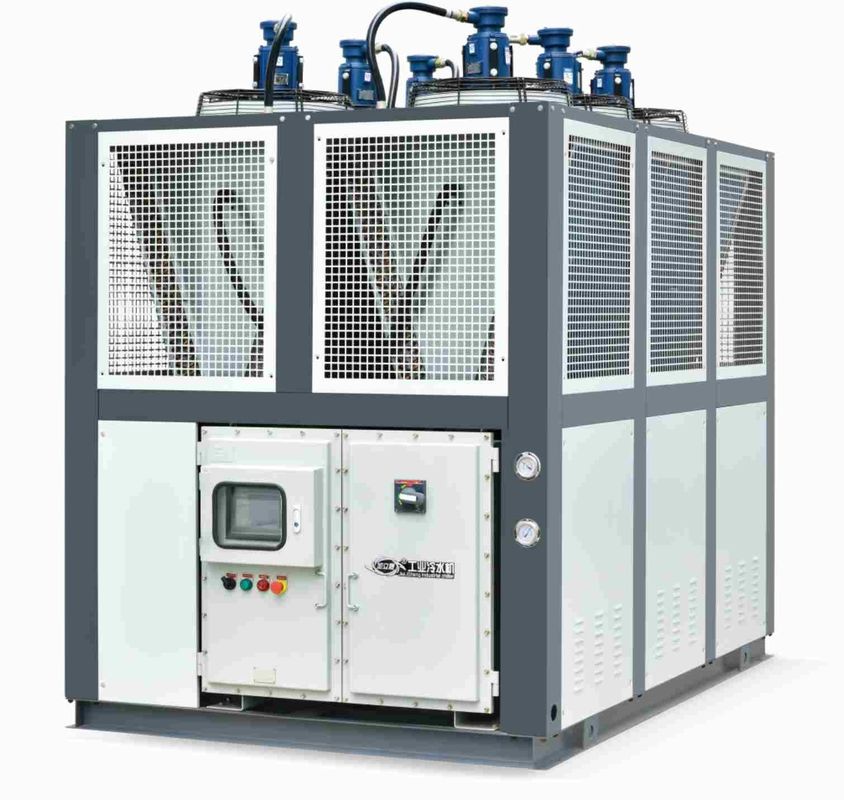

JLSF-60AD 空気冷却式 防爆螺旋冷却機 化学工業 油田医療
製品説明:
空気冷却式爆破防止スクリューチラーは,空気冷却式冷却法を採用し,爆発防止性能を有するスクリューチラーである.主にコンプレッサ,コンデンサ,蒸発機熱は扇風機を通って周囲空気に放出されます循環中の冷却剤の変更は,追加の水循環システムなしで冷却と冷却の目的を実現設備の冷却効率も向上します. 設備の冷却効率は,冷却設備の冷却コストを削減します.
生産特徴:
通常のスクリュー・チラーと比較して,空気冷却式爆発防止スクリュー・チラーは以下の特徴を有する.
1防爆安全:安全保証の爆発防止設計を採用し,安全性が高い場合に適しています.
2高効率と省エネ:空気冷却による冷却方法が採用され,追加の水循環システムが不要で,水資源が節約され,水処理コストが削減されます.設備の冷却効率も向上します.
3環境保護と省エネ環境に優しい冷却剤の使用は環境を汚染せず,同時にエネルギー節約の目的を達成します.
4操作が簡単自動的で知的な操作と制御を実現し,操作が簡単であるインテリジェント制御システムを持っています.
5幅広い用途:空気冷却式防爆螺旋冷却機は,化学,油田,医療などの多くの産業で使用され,幅広い応用可能性を秘めています.
簡単に言うと 空気冷却式 防爆螺旋冷却機は 安全で信頼性があり エネルギー効率が良く 環境に優しい エネルギー節約で 操作が簡単です応用可能性が広い.
作業原理:
空気冷却式爆破防止螺旋冷却機の動作原理は以下のとおりである.
1圧縮機は低温低圧冷却剤を吸い込み,高温高圧ガスに圧縮します.
2高温・高圧のガスは冷却器に入り ラジエータを通って熱を空気に放出し 高温・高圧の液体になります
3高温で高圧の液体は蒸発器に入り,蒸発器を通って外側と熱を交換し,低温低圧蒸気に変えます.
4低温低圧の蒸気が再び圧縮機に入り,サイクルが繰り返されます.
技術パラメータ:
| モデル |
JLSFは 30AD |
JLSFは 40AD |
JLSFは 50AD |
JLSFは 60AD |
JLSFは 70AD |
JLSFは 80AD |
JLSFは 90AD |
JLSFは 100AD |
JLSFは 110AD |
||
| 冷却容量 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| TR | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 電流 | A について | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 冷却水 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 体重 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| モデル | JLSF-120AD |
JLSFは 130年 |
JLSF-150AD | JLSF-160AD | JLSF-180AD | JLSF-200AD |
JLSFは 240AD |
JLSF-260AD | JLSF-300AD | ||
| 冷却容量 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| TR | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 電流 | A について | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 冷却水 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN1250 | DN150 | DN200 | ||||||
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 体重 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
応用産業:
空気冷却式 防爆螺旋冷却機は 防爆性能と高効率と省エネの特徴があります高い安全性要求と冷却要件のある産業に適しています以下は,一般的な応用産業です.
化学産業化学産業は冷却に高い要求があり 安全性も確保する必要がある.空気冷却式 防爆螺旋冷却機は,これらの要件を満たし,化学生産プロセスにおける冷却および冷却に使用されています..
石油化学産業石油化学産業の生産プロセスには大量の冷蔵設備が必要ですが,安全性も確保する必要があります.空気冷却式 防爆螺旋冷却機は,これらのニーズを満たすことができ,石油化学産業の生産プロセスで広く使用されています.
医療産業医療産業は冷却機器の安全性と冷却効果を保証する必要があります.空気冷却式爆発防止スクリューチラーは,これらのニーズを満たし,医療機器に広く使用されています.核磁気共鳴装置などCT 機器など
電子機器産業:電子機器産業も比較的高い冷却要件を持っています.空気冷却式爆発防止スクリューチラーはこれらの要件を満たし,電子機器に広く使用されています.半導体生産機器など電子顕微鏡など
自動車産業自動車産業の生産プロセスには大量の冷蔵設備も必要です空気冷却式爆発防止スクリューチラーは,これらのニーズを満たすことができ,自動車生産プロセスにおける冷却および冷却に使用されています.
簡単に言うと,空気冷却式 防爆螺旋冷却機は広く使用されており,安全性と冷却効果が高い産業に適しています.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
維持方法:
空気冷却式 防爆スクリューチラーでは 定期的なメンテナンスが非常に重要で 設備の使用寿命を延長し 効率を向上させることができます維持費を削減する以下は,一般的な保守方法です.
1. 外観とラジエーターを定期的に清掃します.空気冷却式 防爆螺旋冷却機は 空気冷却法で熱を散布するので冷却効果を確保し,機器の過熱を防ぐために,外観とラジエータを定期的に清掃することが非常に重要です..
2フィルター要素と冷却剤の定期的な交換:フィルター要素の定期的な交換は,冷却剤の質と流量を確保し,設備の冷却効率を向上させることができます.冷却剤の定期的な検査と交換も,機器の冷却効果を保証することができます.
3電気システムとトランスミッションシステムを定期的にチェックします.電気システムと送電システムの定期的な検査は,機器の安全性と運用安定性を確保し,故障を防ぐことができます.
4圧縮機とコンデンサーの定期的な検査圧縮機と冷却機の定期的な検査は,冷却効率と設備の運用安定性を確保し,故障を防ぐことができます.
5設備の環境と換気条件に注意してください.設備の運用環境と換気条件が,設備の使用寿命と効率に大きく影響する.設備の正常な動作を確保するために,設備の周りの環境と換気条件に注意してください.
簡単に言うと,空気冷却式 防爆螺旋冷却機の保守は非常に重要です.装置の使用寿命を延長する設備の効率を向上させ,維持費を削減する.
