詳細情報 |
|||
| 製品名: | 冷たく、熱い統合されたスリラー | ハイライト: | 2台のチラーを1台に/2系統を独立制御 |
|---|---|---|---|
| 制御システム: | 2 PLC/マイコン | 出口の水温: | 5-50℃ |
| 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 | 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 |
| コンデンサー: | Finned管 | コンデンサー ファン: | 軸/遠心分離機 |
| 騒音レベル: | ≤75dB （A） | 電圧: | 220V/380V/415V/440V/480V |
| 頻度: | 50Hz/60Hz | 冷却剤: | R22/R407C/R134A/R410A/R404A |
| 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 | ポンプ: | 遠心/垂直 |
| 保証: | 12ヶ月 | ||
| ハイライト: | JLSF-60HP 水冷却機,水冷却機220V |
||
製品の説明

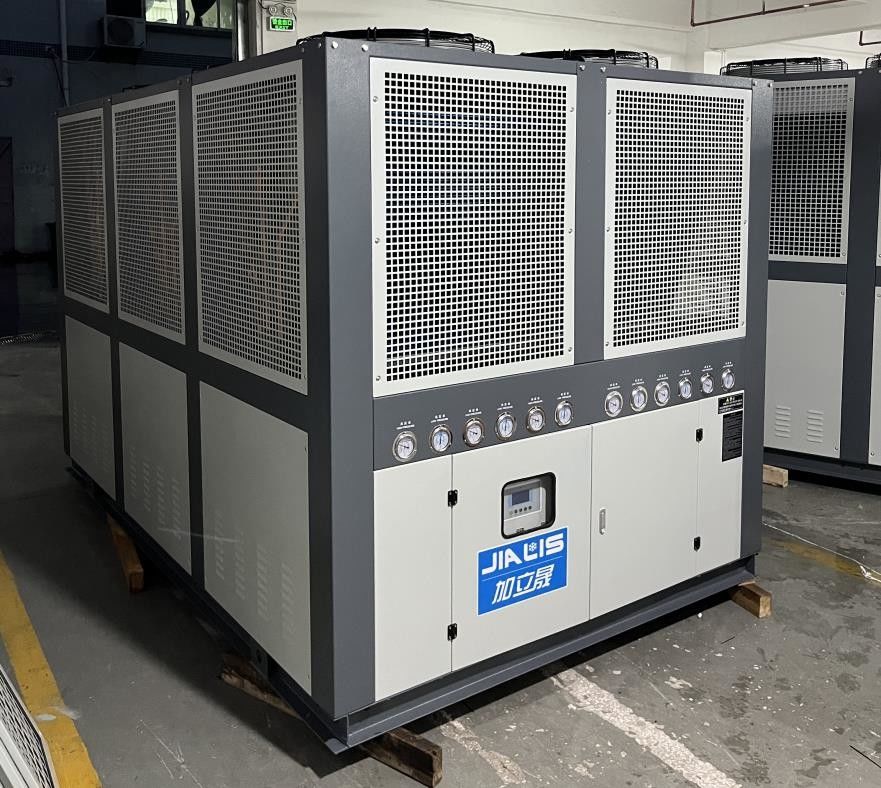

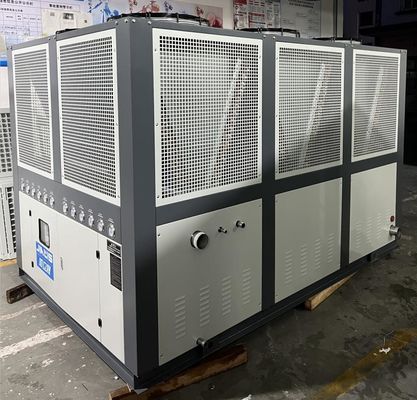

JLSF-60HP 冷や熱の統合冷却機 恒温冷却機 恒温冷却機
製品説明:
冷や熱の統合冷却機,熱ポンプ冷却機または熱水冷却機としても知られる冷や熱の統合冷却機は,冷却と加熱機能を統合した装置である.熱ポンプ技術によって冷却と加熱の二重機能を達成することができます.
製品の特徴:
2つのシステム統合冷却機の利点には以下のものがある.
1. 双循環システム:2つのシステム統合冷却機は,2つの異なる冷却システムに同時に冷却水を供給できる二重循環システムがあり,設備の利用率を改善します..
2高効率と省エネ:2つのシステム統合冷却機は高効率の冷却技術と冷却水ポンプを採用し,エネルギー節約と環境保護を実現し,エネルギー消費を削減できます.設備のエネルギー効率を向上させる.
3安定して信頼性がある2つのシステム統合冷却機は独立冷却システムと冷却システムがあり,動作中の設備の安定性と信頼性を保証できます.
4空間利用率が高い2つのシステム統合冷却機はコンパクトな設計で,スペースをほとんど占めず,空間が限られている場合に対応できます.
5操作が簡単2つのシステムからなる統合式冷却機は操作し,維持しやすいため,維持コストと難易性を削減できます.
簡単に言うと,二システム統合冷却機は,二重循環システムを持つ冷却機で,同時に2つの異なる冷却システムに冷却水を供給できます.高効率のメリットがありますエネルギー節約,安定性,信頼性,空間利用率が高い,操作が簡単です.それは,同時に2つの異なる冷却システムに冷却水を供給する必要がある場合に適しています.中央空調システム,冷却塔システム,工業冷却システムなど
作業原理:
冷熱統合冷却機の動作原理は,熱ポンプシステムと似ています.冷却と加熱プロセスを達成するために熱ポンプサイクルを使用します.基本的な作業手順は以下の通りです:
1冷却モード:冷却モードでは,統合された冷却と加熱冷却機は蒸発器内の冷却剤を通って熱を吸収し,冷却水を必要な温度に低下させます.冷却剤は蒸発器で蒸発します冷却水から熱を吸収して圧縮機に送ります
2圧縮モード:コンプレッサーでは冷却剤が圧縮され,温度と圧力が増加します.高温と高圧冷却剤がコンデンサに入ります.
3凝縮モード:冷却剤は冷却液の温度を下げ,空気や水などの外媒に熱を移動させる.この方法で,冷却剤は冷却器を通って熱を散布し,冷却剤の温度を下げ,空気や水などの外媒に熱を転送します.コンデンサの冷却剤は液体になります.
4熱付けモード:加熱モードでは,統合された冷却・加熱冷却機が動作モードを逆転させ,制御バルブを通して冷却剤の流れ方向を調整します.冷却剤は蒸発器からの熱を吸収する熱を熱水に放出し,必要な加熱機能を供給する圧縮と凝縮プロセスを受けます.
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
冷や熱で統合された恒温冷却機は,冷却と加熱を同時に提供し,恒温を維持する必要がある場合に広く使用されます.
1工業生産:化学反応,注射鋳造,電子製造などの産業プロセスで恒温を必要とする冷却と加熱に使用される.
2研究室と科学研究:これは,実験機器,原子炉,恒温浴等に適しており,恒温冷却と加熱を可能にします.
3医療分野:医療機器,例えば医療冷熱療法機器,研究室機器,医療イメージング機器などでは,冷却機能と加熱機能を同時に備える必要があります.温度を一定に保つために.
4その他の用途:統合された冷却と加熱恒温冷却機は,温度シミュレーション試験などの高温制御要件のある環境でも使用できます.半導体製造など
統合された冷却と加熱恒温冷却機の利点は,冷却,加熱,恒温制御機能が統合されていることです.異なるアプリケーションシナリオのニーズを満たすことができる安定した温度制御と効率的なエネルギー利用を提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
冷や熱で統合された恒温冷却機の恒温温度制御システムはどのように動作するのですか?
The constant temperature control system of the integrated cooling and heating constant temperature chiller is a key component responsible for monitoring and adjusting the water temperature to achieve a constant temperature一般的な温度調節制御システムの動作原理は以下のとおりです.
1温度センサー:通常,恒温制御システムには"つ以上の温度センサーが組み込まれ,水温をリアルタイムに監視する.温度計のような原理に基づいた装置です水温を電気信号に変換し,制御システムに送信します.
2コントロール:恒温制御システムの制御装置は 知的電子装置です温度センサーからの信号を受信し,設定された目標温度と制御戦略に従って暖房要素の動作を制御するために使用される制御器には,通常,入力信号の処理,制御アルゴリズムの実行,制御信号の出力のためのマイクロプロセッサと関連する回路があります.
3返信ループ:制御器はフィードバックループを通じて 閉ループの温度制御を実現します測定した実際の水温と設定された目標温度を比較し,比較に基づいて熱装置の電力を調整します.温度が目標温度より低い場合,制御器は加熱力を増加します.制御器は,加熱力を減らす.
4. 暖房装置の制御:恒温制御システムは,暖房元体の動作を制御することによって温度調節を実現します.暖房元体は電気ヒーター,熱交換器や他の適当な加熱装置制御器は,水温を上昇させるために必要なように,電気的または他の形式のエネルギーを加熱元に供給します.
5安全保護:恒温制御システムには,通常,システムの安全な動作を確保するための安全保護機能も含まれます.これらの保護機能には,過熱防止が含まれます.,超電流保護,短回路保護などで,高温,高電流,その他の故障状態から守る.
水温を常に監視し 暖房装置の動作を調整することで恒温制御システムは,設定された目標温度範囲内で水温を安定的に維持することができます.この方法で,統合された冷却と加熱恒温冷却機は,需要に応じて恒温冷却または加熱効果を提供することができます.精密な温度制御を必要とするアプリケーションに適しています.
