詳細情報 |
|||
| 製品名: | 水によって冷却されるねじスリラー | 圧縮機のタイプ: | スクロール |
|---|---|---|---|
| 蒸化器: | 貝および管 | コンデンサー: | 貝および管 |
| 制御システム: | PLC | コントローラー: | マイクロプロセッサ |
| 頻度: | 50Hz/60Hz | 電源: | 220V/380V/415V/440V |
| 保護システム: | ハイ・ロー圧力、積み過ぎ、過熱 | 冷却剤: | R22/R407c/R410a |
| 騒音レベル: | ≤60dB （A） | 体重: | カスタマイズ |
| 保証: | 1年 | ||
| ハイライト: | 工業用水冷却機,スクロール式水冷却機,漁業用水冷却スクリューチラー |
||
製品の説明

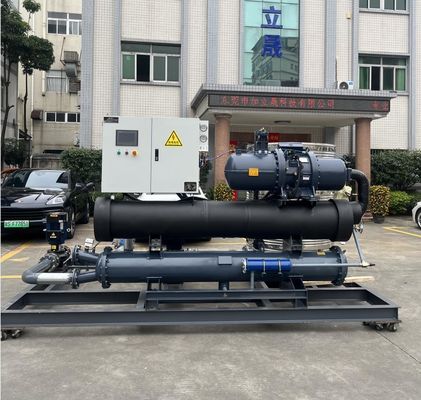

JLSW-90D 水冷式スクリューチラー 漁業,食品加工および保存,機械,ハードウェア,化学工業
製品説明:
水冷却スクリューチラーは,主に工場などの大型建物に冷却とエアコンのサービスを提供するために使用される産業用冷却機器の一種です.商業センター冷却剤を循環させることで水の温度を下げ,冷却効果を達成するために冷却する必要があるエリアに冷たい水を供給します.脱湿し,空気を新鮮に保つ.
水冷却式スクリューチラーの主な部品は,圧縮機,冷却機,蒸発機,ガス弁です.その中でも,スクリュー圧縮機は,システム全体の核心部分です.冷却剤を圧縮することで温度と圧力を増加させる蒸発器で熱を吸収し,温度を下げ,冷たい水の循環利用を形成する.
水冷却スクリューチラーは,高冷却効率,高冷却容量,安定した動作,低騒音,および容易な保守の特徴を持っています.それは冷却の多くを必要とする場所のために適していますしかし,その設置と使用コストは高く,大きなスペースと電力エネルギーサポートを必要とします.一般的に大規模プロジェクトや商業目的で使用されます.
生産特徴:

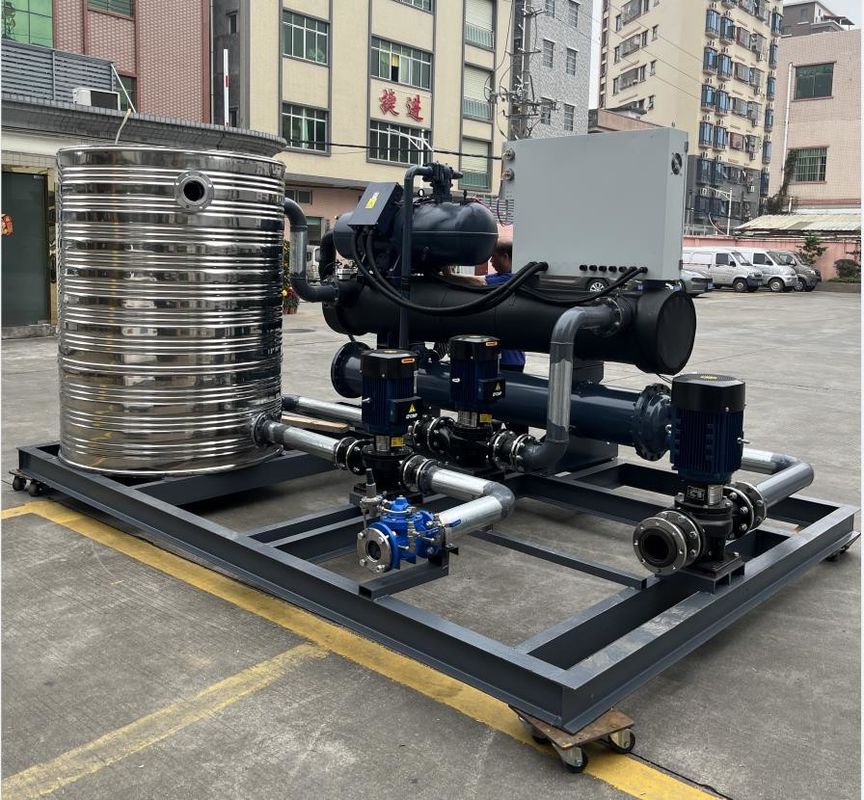

オールインワン水冷式スクリューチラーは,冷却機器,水ポンプ,水タンク,制御システムを統合した冷却機器です.伝統的な螺旋冷却機と比較して, 水冷却スクリューチラーには以下の特性があります:
1統合設計:水冷却スクリューチラーには冷却設備,水ポンプ,水タンク,制御システムなどが組み込まれていて 空間が少なく設置と保守に便利です.
2高効率と省エネ:水で冷却されるスクリュー・チラーには高効率のスクリュー・コンプレッサーが採用されており,冷却効果も良好です.エネルギー消費を減らすために省エネ設計と制御システムを採用する.
3精密な温度制御:水で冷却される"インワン"スクリュー・チラーには 温度制御システムがあります高精度温度制御を実現し,高温要求の生産プロセスに適しています.
4安定して信頼性がある水冷式スクリューチラー統合機械は,設備の安定性と信頼性を保証できる先進的な冷却技術と制御システムを採用しています.
5効率的な冷却:水冷蔵されたスクリューチラー統合機械は,多くの段階の高効率の冷却塔を採用し,冷却効果が良好で,さまざまな冷却ニーズを満たすことができます.
6高度な安全性水冷式スクリューチラー統合機械の設計では,機器の安全な操作を確保するために複数の安全保護措置が採用されています.
7幅広い用途:水冷蔵スクリューチラー統合機械は,エアコン冷却,冷却などの様々な産業や分野における冷却ニーズに適しています.プロセスの冷却とエアコンの製造における設備の冷却コンピュータ室,病院,電気,金属,化学産業など
水冷蔵されたスクリューチラー統合機械は,高効率と省エネ,正確な温度制御,安定性と信頼性,効率的な冷却,高い安全性幅広い用途があり,様々な産業や分野の冷却ニーズを満たすことができます.
作業原理:
水冷式スクリューチラーには主に圧縮,凝縮,膨張,蒸発の4つのプロセスがあります.
1.圧縮プロセス:スクロールコンプレッサーの作用下,冷却剤は高温高圧ガスに圧縮され,周囲の熱を吸収します.
2高温高圧冷却剤が冷却器に入り,冷たい水や周囲の空気と接触することで熱を放出し,高圧液体に冷却する..
3.拡張プロセス:高圧液体冷却剤が蒸発器に入ると 圧力が急落します液体冷却剤は低圧冷却剤へと膨張し,周囲の熱を吸収します.
4.蒸発プロセス:低気圧冷却剤は蒸発器に入り 水や空気との接触によって周囲の熱を吸収し 低気温低気圧冷却剤に変容しますそして圧縮プロセスに戻ります.
このようなサイクルプロセスを通して,水冷却スクリューチラーは,冷却,脱湿,空気を新鮮に保つ効果を達成するために冷却する必要がある領域に冷たい水を供給することができます.同時に,水冷却スクリューチラーも一定量の熱を放出します.システムの正常な動作を確保するために,冷却塔または他の熱消散装置で散布する必要がある.
技術パラメータ:
| モデル | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| 冷却容量 | kW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| 電流 | A について | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| 単位重量 | キロ | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| モデル | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| 冷却容量 | kW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| 電流 | A について | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| 単位重量 | キロ | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
応用産業:
水冷蔵スクリューチラー統合機械は,以下の産業および分野で広く使用されています:
1エアコン製造産業:水で冷却されるスクリューチラーは,中央空調システム,商業用空調,産業用空調などで冷却および冷却に使用できます.
2コンピュータ室:コンピュータ室のサーバーとコンピュータは 適切な温度と湿度を保つ必要がありますコンピュータルームのエアコンと機器の冷却のために使用することができます.
3病院:病院の手術室,ICU,薬局などでは 温度と湿度が 安定する必要があります水で冷却されたスクリューチラー統合機械は,医療エアコンシステムの冷却と冷却に使用することができます.
4電力産業:発電業界は発電機セット,トランスフォーマー,ケーブルなどを冷却する必要があり,水冷却スクリューチラー統合機械は,電力産業の設備冷却に使用することができます.
5金属産業:金属産業は高温機器や生産プロセスを冷却する必要がありますそして水冷蔵スクリューチラー統合機械は,金属産業のプロセス冷却と設備冷却に使用することができます.
6化学工業:化学産業は 製造過程で 設備や材料を冷却する必要があります水冷蔵スクリューチラー統合機械は,化学産業のプロセス冷却と設備冷却に使用することができます.
水冷蔵されたスクリューチラー統合機械は,様々な産業や分野における冷却ニーズに適しており,効率的な,安定した信頼性の高い冷却と冷却ソリューション.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
低気圧警報装置?
低気圧アラームは様々な原因で発生します. 以下はいくつかの解決策です.
1冷却機の冷却剤が十分かどうか確認する.低圧アラームが鳴る.この問題は,冷却機の冷却剤充電量をチェックすることによって解決できます.または冷却剤漏れ検出器を使用して漏れを見つけ,それを修正.
2. コンデンサと蒸発器の清潔性を確認する:コンデンサと蒸発器が汚染されたり 遮断されたりすると 冷却効果が低下し,低圧アラームが発生します.コンデンサと蒸発機を掃除することで問題を解決できます.
3. 冷蔵庫の水ポンプが正常に動いているか確認する:冷蔵庫の水ポンプが故障したり,正常に動作しない場合,冷却サイクルが悪くなって低圧アラームが発生します.この問題は,モーターをチェックすることによって解決できます.インペラー水ポンプの他の部品,問題のある部品の修理または交換.
4. 冷蔵庫の電気制御システムが正常に動作しているかどうかを確認する:冷却機の電気制御システムが故障したり,正常に動作しない場合,冷却サイクルが不良になり,低圧アラームが発生します.この問題はリレーをチェックすることによって解決することができます制御装置,センサー,電気制御システムの他の部品,問題のある部品の修理または交換.
冷却機の正常な動作を確保するために,設備の保守および保守は定期的に行われることが注意すべきです.コンデンサと蒸発器は間に合って清掃する必要があります.,冷却剤充電と水ポンプの動作は故障を避けるためにチェックする必要があります.同時に,いくつかの複雑な故障の場合,プロの技術者が修理して処理するのが一番です.
