詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-50℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| ポンプ: | 遠心/垂直 | 保証: | 12ヶ月 |
| ハイライト: | JLSF-30HP 冷却冷却機,空気は冷却のより冷たい機械を冷却した,紙工業用 空気冷却式冷却機 |
||
製品の説明

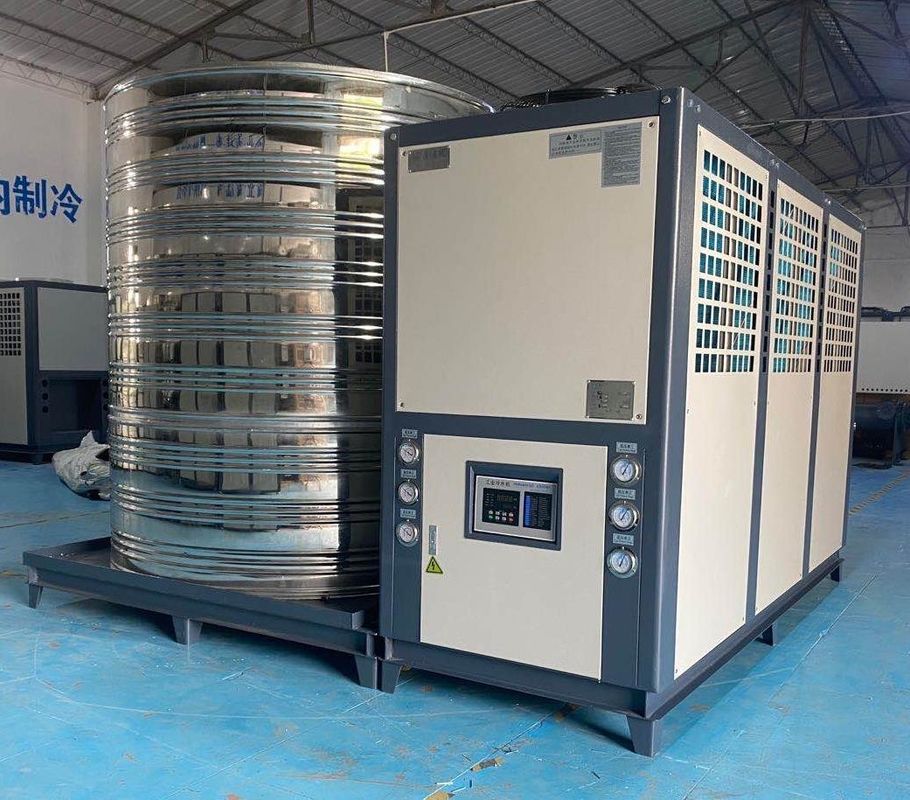

JLSF-30HP 空気冷却水冷却器 繊維,革,化学繊維,紙産業
製品説明:

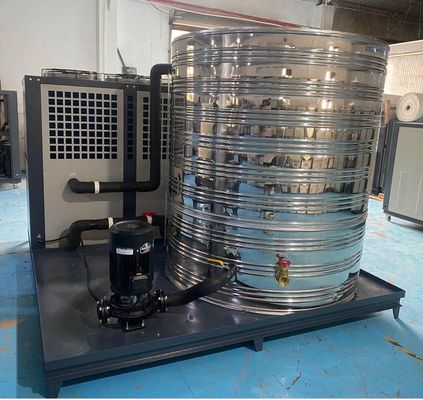

空気冷却統合冷却装置は,冷却装置,隔離水タンク,外循環ポンプを統合した冷却装置です.空気冷却方式を採用します.熱は冷却システムから,追加の冷却水源なしで扇風機を通して放出されます.空気冷却式統合冷却機の統合設計により,ユーザーは設置を容易にする.
製品の特徴:
空気冷却の統合冷却装置の特徴と応用シナリオは以下の通りである.
1シンプルな設置:空気冷却の統合冷却装置には冷却塔と冷却装置が組み込まれていて,管路や冷却水システムなどで安装は比較的簡単です.
2空間節約:従来の冷却システムと比較して,空気冷却の統合冷却機は,より少ないスペースを占め,空間が限られている場所に適しています.
3ファン内蔵:空気冷却の統合冷却機には扇風機が組み込まれていて,熱は追加の冷却水ポンプや冷却塔なしで扇風機の操作によって放出されます.
4独立した操作:空気冷却の統合冷却機は,外部冷却水源に頼らずに独立して動作することができ,冷却水が提供できない環境では適しています.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
1工業生産:空気冷却の統合冷却機は,機械加工,注射鋳造,レーザー切削などのプロセスにおける設備冷却などの産業生産における冷却ニーズに適しています.
2商業用建物:空気冷却の統合冷却機は,オフィスビル,ショッピングセンター,ホテル,その他の空調冷却用場所などの商業用建物のエアコンシステムで使用できます.
3データセンター:データセンターの高冷却要件により,空気冷却統合冷却機は安定した冷却効果を提供し,データセンターの正常な動作を維持することができます.
4医療施設:医療施設の設備や機械も冷却する必要があるし,空気冷却統合冷却機は,病院の手術室などの医療施設の冷却ニーズを満たすことができます.研究室など
簡単に設置し,スペースを節約し,独立した操作の利点があり,工業用,異なる場所の冷却ニーズを満たすために商業および医療分野.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
空気冷却のメリット?
空気冷却型オールインワンチラーには,多くの用途で人気のある冷却ソリューションとなるいくつかの利点があります. 空気冷却型オールインワンチラーの主な利点は以下の通りです.
1空間節約:空気冷却の統合冷却装置は 冷却塔と冷却装置を統合し,従来の冷却システムと比較して,独立して冷却塔と冷却プールを設置する必要はありません空間が限られている場所には特に適しています
2シンプルな設置と保守:空気冷却の統合冷却機には複数の部品が組み込まれているため,設置プロセスは比較的簡単です.繁重 な 管 の 接続 や 追加の 冷却 水 システム の 必要 が ない水源や水処理設備の必要がないため,維持費と維持費が削減されます.
3独立した操作:空気冷却の統合冷却機は,外部冷却水源に頼らずに独立して動作することができ,冷却水が提供できない環境に適しています.地域 の 地域 で は 優れ て い ます遠隔地や一時的な建設現場や一時的な冷却を必要とする設備など
4省エネ効果:空気冷却統合冷却機は空気冷却冷却方法を採用し,熱は追加の冷却水ポンプや冷却塔なしで扇風機を通って放出されます.伝統的な水冷却システムと比較してエネルギー消費と水資源消費を削減し,より良いエネルギー節約効果を持ち,運営コストを削減するのに役立ちます.
5柔軟性と移動性空気冷却の統合冷却機は,複雑なパイプシステムの接続を必要としないため,比較的安装と分解が簡単です.これは非常に柔軟で移動性があります.臨時的または移動的な冷却ソリューションが必要な場合,非常に便利です.屋外イベントや一時的な建設現場など
簡単に言うと,空気冷却型オールインワン冷却機の利点は,スペース節約,設置と保守の簡素化,独立操作,エネルギー節約効果,柔軟性と移動性です.これらの特性により,空気冷却のオールインワンチラーは,様々な産業用用途に幅広い応用可能性を秘めています.商用冷却設備や一時的な冷却設備
