詳細情報 |
|||
| 名前: | 空気は耐圧防爆水スリラーを冷却した | 圧縮機: | 耐圧防爆スクロール |
|---|---|---|---|
| 蒸化器: | 貝および管 | コンデンサー: | Finned |
| 制御システム: | PLC | コントローラー: | マイクロプロセッサ |
| 保護: | ハイ・ロー圧力、積み過ぎ、Anti-Freezing段階順序 | 騒音レベル: | 60dB |
| 保護レベル: | IP54 | 保証: | 1年 |
| ハイライト: | IP54 空気冷却水冷却機,空気冷却水冷蔵庫 腐食防止,空気冷却水冷蔵庫 毒性防止 |
||
製品の説明

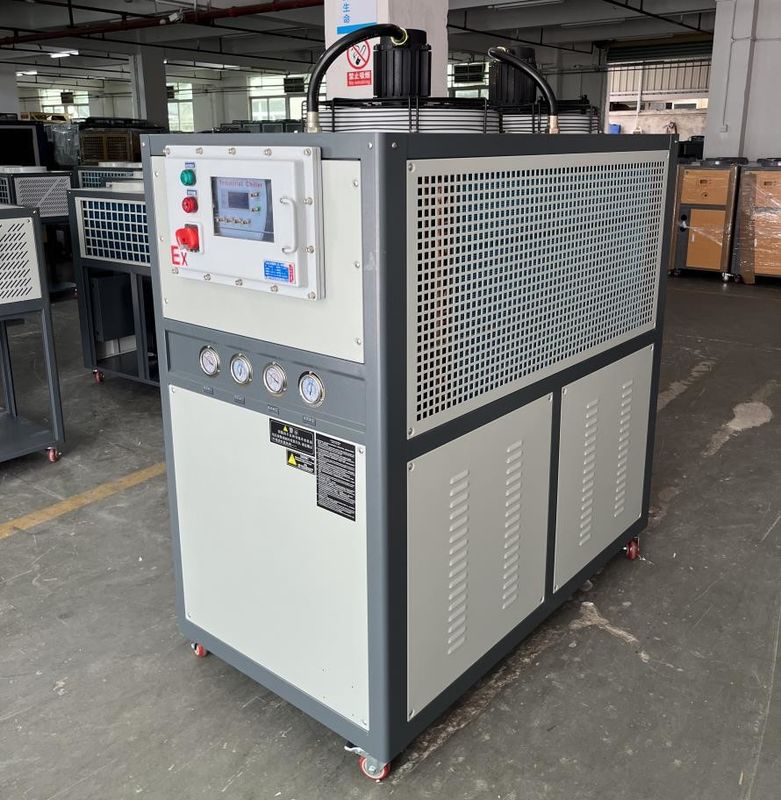

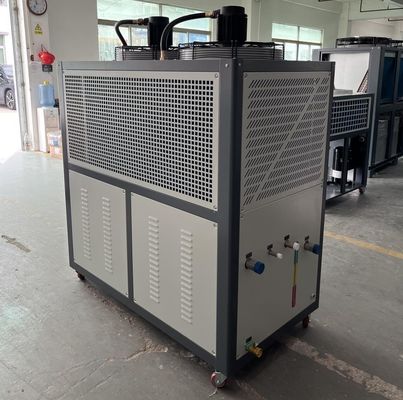

JLSF-12AD 空気冷却式 防爆水冷蔵庫 燃焼性,爆発性,腐食性,毒性,印刷性,塗料性,染料性
製品説明:
防爆冷却機は,燃やす,爆発性,腐食性,毒性などの特殊な環境のために特別に設計された冷却機器の一種である.冷却システムで爆発防止設計を採用している製造プロセスの安全性と安定性を確保するための構造材料.
防爆冷却機の主要用途は,石油化学,製薬,造船,鉱山,軍事,その他の産業,印刷などの特殊な環境でもこれらの産業では,炎症性,爆発性,腐食性,製造プロセスの安全性と安定性を確保するために,爆発性冷却装置を使用する必要があります..
防爆冷却機は,防爆モーター,防爆圧縮機,防爆制御機など,防爆構造材料で設計されている.スパークルによる爆発事故を防ぐため静電などの要因があります 同時に防爆冷却機は,設備の安全性と信頼性を確保するために,特別な冷却システムと電気制御システムを採用しています..
上記用途に加えて,爆発性冷却機は,化学工業などの爆発性設計を必要とする他の冷却用途でも広く使用できます.石油精製石油,天然ガス,石炭鉱山,精密化学品,その他の産業
生産特徴:
防爆冷却機は,特に燃やし易い,爆発性のある場所のために設計された冷却装置の一種である.その主な特徴には以下の側面が含まれます.
1防爆設計:防爆冷却機は防爆設計で,モーター,コンプレッサー,コンデンサーなどの主要部品は,防爆材料と構造で設計されています.燃える可能性のある環境や爆発性の高い環境で安全に動作できる.
2高効率と省エネ:防爆冷却機は高効率の圧縮機と冷却機を使用し,高冷却効率でエネルギーを節約できます.
3柔軟な設置:防爆冷却機は屋内または屋外に設置され,タイプ選択と設置は特定のニーズに応じて行えます.
4シンプルなメンテナンス防爆冷却機は 保守が比較的簡単で 定期的な清掃と保守が必要で 保守が比較的簡単です
5高温制御精度:爆発防止冷却機には,正確な温度制御システムがあり,正確な温度制御を実現できます.
6幅広い用途:防爆冷却機は,石油化学工業,石炭鉱山,製薬製造,塗装などの炎症性や爆発性のある場所に適しています.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effect防爆冷却機を使用する場合また,機器の安全性を確保するために,関連する安全規則と運用要件に従って動作する必要があります..
作業原理:
空気冷却式防爆冷却機は,主に圧縮機からなる冷却システム,
コンデンサー,蒸発器,ファン
1圧縮機は低温および低圧冷却ガスを高温および高圧ガスに圧縮し,それを冷却機に送ります.
2冷却機内の冷却ガスは冷却され,外気と熱を交換することによって高圧液体に凝縮されます.
3高圧の液体は膨張弁を通って圧縮を解除され,低温低圧液体になり,蒸発器に入ります.
4蒸発器内の冷媒液は,外気と熱を交換し,それによって空気中の熱を吸収します.低温低圧のガスに冷却剤液体を蒸発させ.
5低温低圧のガスがコンプレッサーに入り,新しい冷却サイクルを開始します.
空気冷却式爆破防止冷却機は,冷却と熱交換のために扇風機を通して冷却器と蒸発器に空気を導入します.水源は必要ない同時に,空気冷却式爆発防止冷却機は,爆発防止設計を採用しています.燃やし易い場所や爆発性の高い場所で安全で動作し,生産の安全を確保できる.
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ | 16 ファン |
技術パラメータ:
| モデル | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | |||||||||
| パワー | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 充填量 | キロ | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1 " | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | |||||||||
| 扇風機 | タイプ | 軸流量 | |||||||||
| 空気体積 | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| 機械のサイズ | L について | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
応用産業:
防爆冷却機は,主に特殊な環境,例えば炎症性,爆発性,腐食性,生産プロセスの安全性と安定性を確保するために防爆冷却装置の用途は以下のとおりです.
1石油化学産業:石油化学産業は,爆発性冷却機の主要用途の一つである.石油化学生産プロセスでは,燃やし易い,爆発性の高いガスや液体の存在により,製造プロセスの安全性を確保するために,爆発性冷却装置を使用する必要があります..
2製薬産業:薬剤製造産業は 薬物の質と有効性を確保するために 温度と湿度を制御する必要があります腐食性や毒性のある薬製造プロセスの安全性を確保するために,爆発防止の冷却装置が冷却に必要な.
3造船業:造船過程では,塗料,塗料,水泥などの炎易性および爆発性物質の使用は,製造プロセスの安全性を確保するために,冷却用には爆発性冷却機が必要です..
4鉱業:鉱山の生産プロセスでは,生産プロセスの安全性を確保するために,爆発性冷却装置が冷却に必要な.
5軍事産業:軍用製造プロセスでは,製造プロセスの安全性を確保するために,爆発性冷却装置が冷却に必要な.
6その他の特殊環境:爆発防止冷却機は,印刷,塗料,染料などの他の特殊な環境でも使用可能で,生産プロセスの安全性を保証します.
概要すると,爆発性冷却機は,石油化学,化学,化学,化学,化学,化学などの炎症性,爆発性,腐食性,毒性などの特殊な環境での冷却に使用されます.医薬品製造印刷,塗料,染料など,特殊な環境です.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
維持方法:
空気冷却式防爆冷却機は重要な冷却装置である.正常な動作を確保し,使用寿命を延長するために,定期的な保守が必要である.空気冷却式 防爆冷却装置の メンテナンスの際 に 注意 を 払わ なけれ ば なら ない 事柄 は 次 の よう です.:
1定期的な清掃:空気冷却式爆発防止冷蔵庫を定期的に清掃し,コンデンサーや蒸発器,その他の部品を清掃する必要があります.表面が清潔で汚れや塵がないように冷却効果を確保するため
2フィルタースクリーンを定期的に掃除します.フィルタースクリーンは,塵や汚れがフィルタースクリーンを塞ぎ,冷却効果に影響しないように定期的に清掃する必要があります.
3定期的に冷却剤を交換する.冷却剤の冷却効果を確保するために,冷却剤を定期的に交換する必要があります.
4パイプの定期的な検査パイプを定期的に検査し,漏れや損傷がないことを確認し,冷却剤の漏れを避けるため,冷却効果と安全性を左右する必要があります.
5電気部品の定期的な検査電気部品の定期的な検査は,電気障害による安全事故を避けるために,良質な電気接続と電気機器の正常な動作を確保するために必要である.
6圧縮機を定期的にチェックしてください.コンプレッサーの正常な動作を保証し,コンプレッサーの故障による安全事故を避けるために,コンプレッサーを定期的にチェックする必要があります.
7ユニットの周囲を定期的にチェックします.ユニットの正常な動作に影響を及ぼすような様々な物や障害物がないことを確認するために,ユニットの周りの環境を定期的にチェックする必要があります.
簡単に言うと,空気冷却の防爆冷蔵庫の保守は非常に重要です.定期的な清掃,冷却剤の交換,パイプラインの検査,電気部品と圧縮機標準的な動作と安全性を確保するためです
