詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-50℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| 保護レベル: | IP54 | ポンプ: | 遠心/垂直 |
| 保証: | 12ヶ月 | ||
| ハイライト: | IP54 産業用冷却水冷却機,光伏産業用冷却水冷却機,水素エネルギー産業用水冷却機 |
||
製品の説明

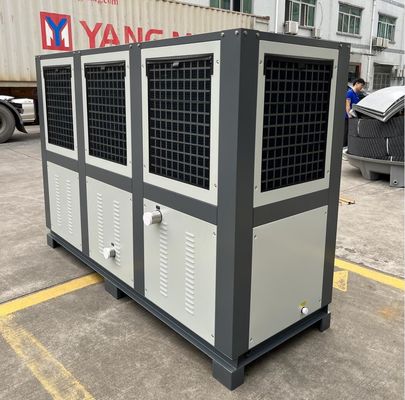

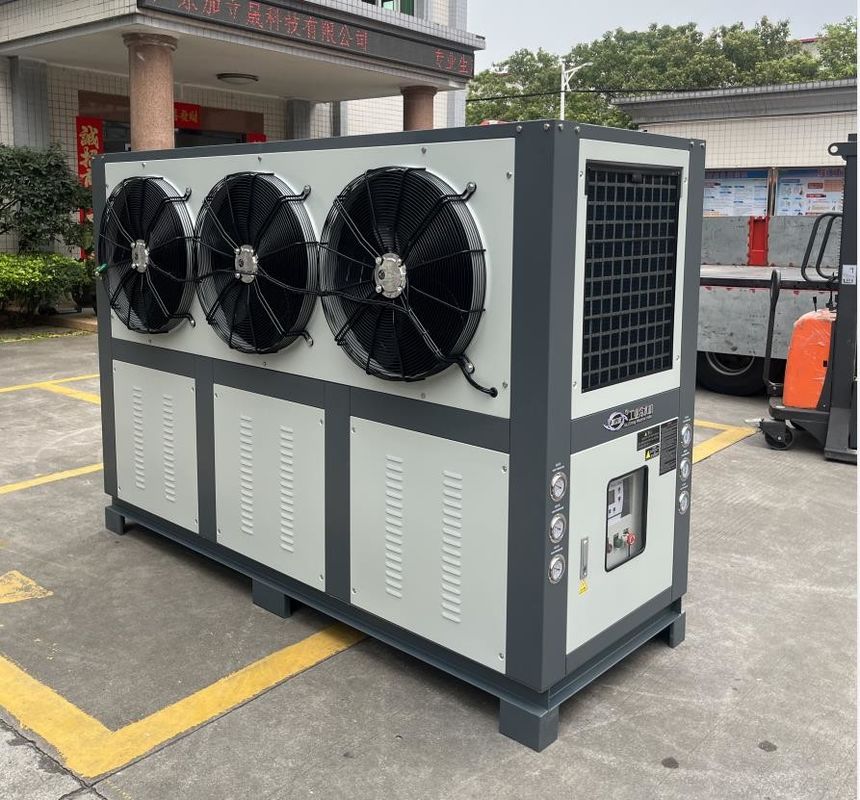

JLSF-30HP 空気冷却水冷蔵庫 フォトウォルタイク,リチウム電池,水素エネルギー,バイオマスエネルギー製造
製品説明:
空気冷却冷却機は,通常工業または商業用建物における空調システムで使用される空気冷却冷却機である.外の空気を冷蔵庫内側へ吹くために扇風機を使用することです.室内の熱を水循環を通じて吸収し,冷却された水を冷却室に戻します.
水冷却式冷却機と比較して,空気冷却式冷却機には水冷却システムが必要ないため,設置と保守は簡単で経済的です.室外温度や湿度などの条件によって冷却効率が影響されます同じ冷却効果を達成するには,一般的により大きな冷却力を必要とします.
空気冷却式冷却機は,通常,異なるサイズの冷却およびエアコンシステムに適応するために必要に応じてモジュール化することができます.それは他の熱回収機器と組み合わせることもできます.,例えば空気源熱ポンプや廃棄熱回収装置などで エネルギー効率を高めます
製品の特徴:
サイドエアチラーは冷蔵機器の一種で,その主な特徴は以下の通りである.
1. サイドエアアウト口設計:側型冷却装置の空気出口は装置の側にあるので,冷却が必要な設備またはスペースに冷たい空気を直接送ることができる.冷却効率を向上させる.
2エネルギー節約と環境保護側型冷却機は高効率の省エネコンプレッサーと高効率の熱交換機を採用し,省エネと環境保護の冷却効果を達成できる.
3安定して信頼性があるサイドエアチラーは,設備の安定性と信頼性を保証できる先進的な冷却技術と制御システムを採用しています.
4簡単に設置し,維持するサイド・エア・チラーはサイズが小さく,設置と保守に便利で,設置スペースと保守コストを節約できます.
5幅広い用途:側型冷却機は,エアコン冷却,プロセス冷却,エアコン製造,コンピュータルームの冷却機器など,様々な産業や分野に適しています.,病院,電力,メタル,化学産業など
6複数のモデル:選択するための様々なモデルと仕様があり,異なる機会の冷却ニーズを満たすために異なるアプリケーション要件に応じて選択することができます..
結論として,側型冷却機は高冷却効率,省エネ,環境保護,安定性,信頼性,便利な設置と保守の特徴があります.広く適用される様々な産業や分野における冷却ニーズを満たすことができます.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
空気冷却式冷却機は,以下の産業および分野で広く使用されています.
1工業製造業:空気冷却式冷却機は,工場,製造ワークショップ,機械,設備などに冷却サービスを提供し,室内の温度と湿度を安定させることができます.生産ラインの正常な動作を保証する.
2商業用建物:空気冷却冷却機は,大型ショッピングモール,オフィスビル,ホテル,病院,学校など,商業用建物に冷却サービスを提供できます.室内環境の快適性を確保する.
3医薬品産業:空気冷却式冷却機は,製薬プロセスの安定性と品質を保証するために,製薬プロセスの原子炉,遠心分離機などのための冷却サービスを提供することができる.
4食品加工産業:空気冷却冷却機は,食品加工機器の冷却サービスを提供し,食品加工の衛生と品質を保証することができます.
5造船業:空気冷却冷却機は,船の橋やエンジンルームなどの船舶の冷却サービスを提供し,船舶の正常で安全な運用を保証することができる.
一般的に,空気冷却式冷却機は,様々な産業や分野に冷却サービスを提供し,室内環境の快適さと生産プロセスの安定性を保証します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
新しいエネルギー電池生産ラインの冷却装置の要件は何ですか?
新しいエネルギー電池生産ラインの冷却機は,電池生産プロセスにおける温度制御要件を満たすために設計されており,主な要件は以下のとおりです.
1安定して信頼性がある蓄電池の生産は高度に洗練されたプロセスで,生産環境に対する要求は非常に高い.冷却機は,生産過程中の温度の安定性と精度を確保するために,安定して信頼性の高い冷却効果を持つ必要があります..
2高効率と省エネ:バッテリー製造には大量の冷却容量が必要である.したがって,冷却機は高効率と省エネの特徴を持つ必要があります.エネルギー消費を削減し,冷却効果を保証する.
3精密な温度制御:バッテリー生産には正確な温度制御が必要で,高精度の温度制御を達成するために冷却機には正確な温度制御システムが必要です.
4高血圧蓄電池の製造プロセスには高温高圧環境が必要です電池生産の要件を満たす高圧冷却能力を持つ必要があります..
5安全で信頼性があるバッテリー生産過程で安全性を確保し,冷却機には過電源保護,過負荷保護,高電圧保護などの複数の保護措置が必要です.低電圧保護装置の安全操作を保証するために
6場所節約:バッテリー生産ラインは通常,多くのスペースを占めていますので,生産ラインのスペースを節約するために,冷却機はできるだけ小さくする必要があります.
7メンテナンスの容易さクイラーには頻繁なメンテナンスと保守が必要です.したがって,クイラー設計はメンテナンスと保守が容易で,メンテナンスコストを削減できます.
結論として,新しいエネルギー電池生産ラインの冷却機は 安定性と信頼性,高効率と省エネ,正確な温度制御の特徴を持つ必要があります.高圧バッテリー生産プロセスにおける温度制御の要件を満たすため,安全性と信頼性,スペース節約と容易なメンテナンスを確保します.
