詳細情報 |
|||
| 製品名: | 空冷スクロールチラー | 圧縮機: | スクロール/ダンフォス |
|---|---|---|---|
| 蒸化器: | 貝および管 | コンデンサー: | Finned管 |
| 電圧: | 220V/380V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R410A | 騒音レベル: | ≤65dB （A） |
| 保護: | 高圧/低圧/位相/過負荷/水不足/凍結防止 | 保証: | 1年 |
| ハイライト: | 水冷却機 R410A,空気冷却水冷却機,産業空気によって冷却されるスクロール スリラー |
||
製品の説明

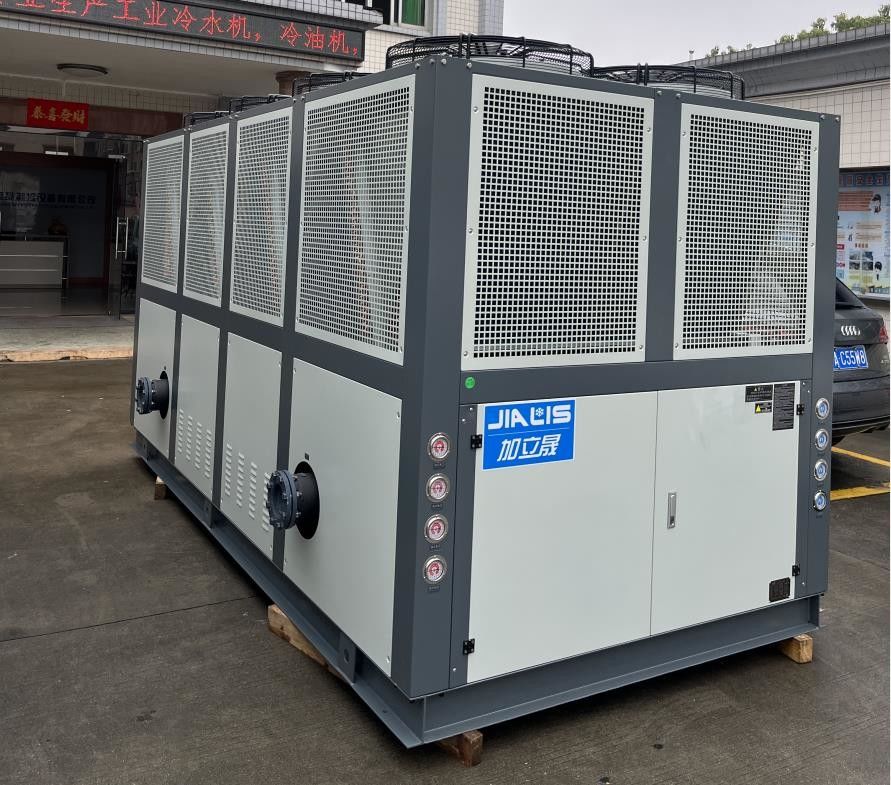

JLSF-75HP 空気冷却スクロールチラー 高効率,小型化,低振動,ノイズ
製品説明:
空気冷却スクロールチラーとは,空気冷却熱散を採用する冷却機である.主にスクロールコンプレッサ,冷却機,蒸発機,扇風機,制御システムで構成されている.
ローリングコンプレッサーは,ローリングアクションを使用してガスを圧縮する冷却機のコアコンポーネントです.スロールコンプレッサーは高効率の利点がありますミニチュア化 低振動 低騒音
コンデンサは,圧縮機から放出される高温高圧冷却ガスを冷却し,液体状態に変換するために使用される部品です. 空気冷却スクロールチラーでは,コンデンサは熱を散布するために扇風機を通って周囲の空気に熱を散布します.
蒸発器は熱を吸収して冷却剤を蒸発する部品です 冷たい水は蒸発器を通り,蒸発器内の冷却剤と熱を交換します水温を低くして冷却効果を与える.
風扇は空気を冷却するために使用される部品で,コンデンサを通って周囲の空気を吹き飛ばし,冷却器が空気に熱を散らすのを助けます.
制御システムは,システムの正常な動作を保証するために,空気冷却スクロールチラーの動作を監視し調整します.温度,圧力,流量などのパラメータを監視できます.そして,高効率と省エネを達成するために,需要に応じて圧縮機と扇風機の動作状態を調整.
空気冷却の渦巻き冷却機は,空気冷却による熱散法を採用し,追加の冷却水源を必要としません.独立冷却ソリューションを必要とする場所には適しています.建物空調の分野で広く使用されています柔軟性,水節約,便利性の利点があります.
生産特徴:
空気冷却スクロール冷却機は,スクロールコンプレッサーと空気冷却熱散用を使用する冷却機である.以下の特徴を有する.
1スクロールコンプレッサー:空気冷却スクロール冷却機はスクロールコンプレッサーをコアコンポーネントとして使用します.スクロールコンプレッサーは,高効率,小型化,低い振動と騒音伝統的な回転圧縮機と比較して,スクロール圧縮機は同じ電力でより高い圧縮比を提供することができ,それによって冷却機のエネルギー効率を向上させます.
2. 空気冷却式熱散:伝統的な水冷却冷却機とは異なり,空気冷却ロール冷却機は空気冷却散熱を採用します.つまり,熱は扇風機を通して周囲に散散します.冷却用水源の必要性をなくすシステム設置と保守を簡素化し,水資源を節約します
3独立設計:空気冷却式スクロール冷却機は通常,独立設計で,冷却機と冷却扇を1つのユニットに統合している.この設計により,冷却機は外部冷却装置のサポートなしで独立して動作できます.設置スペースが限られている場所や冷却水源がない場所には適しています
4柔軟性と便利性空気冷却式熱消耗法により,空気冷却式ロールチラーは設置と配置においてより柔軟である.冷却タワーや冷却水道に接続する必要はありませんこの柔軟性により,空気冷却スクロールチラーは,建物のエアコンなどの分野で広く使用されています.産業用冷蔵庫商業用冷却装置も
空気冷却スクロールチラーでは,高効率,貯水,独立した設計,柔軟性と便利性独立冷却ソリューションを必要とする場所にとって理想的な選択です.
技術パラメータ:
| モデル | JLSF-30D | JLSF-40D | JLSF-50D | JLSF-60D | JLSF-70D | JLSF-80D | JLSF-90D | JLSF-100D | JLSF-110D | ||
| 冷却容量 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| カロリー/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 電流 | A について | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 冷却水 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 体重 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| モデル | JLSF-120D | JLSF-130D | JLSF-150D | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 冷却容量 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| カロリー/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 電流 | A について | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 冷却水 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN1250 | DN150 | DN200 | ||||||
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 体重 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
応用産業:
空気冷却式ロールチラーは,以下のような分野を含むが,これらに限定されない様々な産業で広く使用されています.
1商業用建物:空気冷却式ロールチラーは,オフィスビル,ショッピングモール,ホテル,病院など,商業用建物のエアコンシステムで使用できます.彼らは一貫した冷却を提供し,変化する負荷要求に適応.
2工業製造業:工業製造過程では,一定の作業温度を維持するために,いくつかの機器やプロセスが冷却されなければなりません.空気冷却 スロール 冷却機 は,これらの 設備 に 冷却 水 を 供給 する こと が でき ますプラスチックの注射鋳造機,レーザー切削機,電圧塗装機器など
3データセンター:データセンターはサーバーや機器を 通常の温度で保つために 冷却が必要です空気冷却式スクロール冷却機は,データセンターの温度制御と熱管理を維持するのに役立つ効率的な冷却能力を提供します.
4医薬品産業:製薬業界では 温度制御と冷却を 精密に行う必要があります空気冷却渦巻き冷却機は,医薬品プロセスの要件を満たすために安定した冷却水の源を提供することができます薬剤合成,冷凍乾燥,設備冷却など
5食品および飲料加工:食品および飲料の加工過程では,製品の温度を制御し,衛生状態を維持することが必要です.空気冷却式ロールチラーを使用して機器を冷却することができます.食品及び飲料生産における容器及びパイプ.
6水産物:水産物,特に水産物では,水体の温度と酸素含有量を制御する必要があります.空気冷却式ロールクーラーは,水体にとって適切な環境条件を維持するのに役立つ冷却水の源を提供します..
It is necessary to select the appropriate air-cooled scroll chiller according to the specific application requirements and environmental conditions to ensure the best cooling effect and energy efficiency performance.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
ロールコンプレッサーと回転コンプレッサーの違いは?
スクロールコンプレッサーと回転コンプレッサーは,構造や動作原理,性能の違いがある2種類のコンプレッサーである.
1構造:ロール・コンプレッサーは,通常"つ以上のローティング・ロールと固定・ロールで構成される回転型構造を採用する.交互式圧縮機は交互式構造を使用し,一点または複数のピストンとシリンダーで構成される..
2作業原理:スクロールコンプレッサーは,回転するスクロール運動によってガスを圧縮する.ガスは入口から渦中に入り,回転とともに徐々に圧縮され,出口から放出される.反向圧縮機は,ピストンの反向運動によってガスを圧縮するガス は,ピストン が 下り て いる とき,ピストン が 上り て いる とき,圧縮 さ れ,出口 から 放出 さ れ ます.
3電力と効率:スクロールコンプレッサーは,一般的に同じ電力でより高い圧縮比を提供し,その結果,より高いエネルギー効率が得られます.回転式圧縮機は圧縮がより限られており,同じ圧縮を達成するにはより多くのエネルギーが必要です..
4振動と騒音スロールコンプレッサーには回転部品がないため,振動と騒音が低い.回転コンプレッサーは回転運動中に振動と騒音を生成する一方で,回転コンプレッサーは回転運動中に振動と騒音を生成する.効果を軽減するために追加措置が必要.
5サイズと重量:スクロールコンプレッサーは,通常,回転コンプレッサーよりもコンパクトで小さく軽くなります.これは,スペースが限られているアプリケーションでスクロールコンプレッサーが利点になります.
スクロールコンプレッサーと回転コンプレッサーは,さまざまなアプリケーションシナリオに適しています. スクロールコンプレッサーは,エアコン,冷蔵庫,ガス処理圧縮機は工業製造および高圧アプリケーションでより一般的です.適当なコンプレッサータイプの選択は,特定のニーズとアプリケーション要件に基づいて評価されるべきである..
