詳細情報 |
|||
| 製品名: | 空気によって冷却されるねじスリラー | コンプレッサー型: | スクロールコンプレッサー |
|---|---|---|---|
| 蒸発器: | Finned | コンデンサー: | 貝および管 |
| 制御システム: | PLC | コントローラー: | マイクロプロセッサ/Siemens |
| 騒音レベル: | ≤65dB （A） | 保護: | ハイ・ロー圧力、積み過ぎ、Anti-Freezing段階順序 |
| 最大環境温度は: | 5-35℃ | 冷却剤: | R22/R407C/R134A/R404A |
| 保証: | 1 年 | ||
| ハイライト: | R404A 空気冷却スクリューチラー,R134A 空気冷却スクリューチラー,グリンドル 空気冷却冷却機 |
||
製品の説明

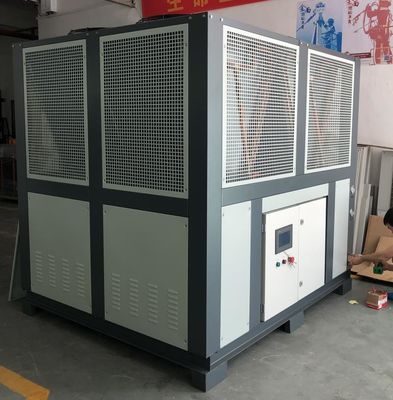

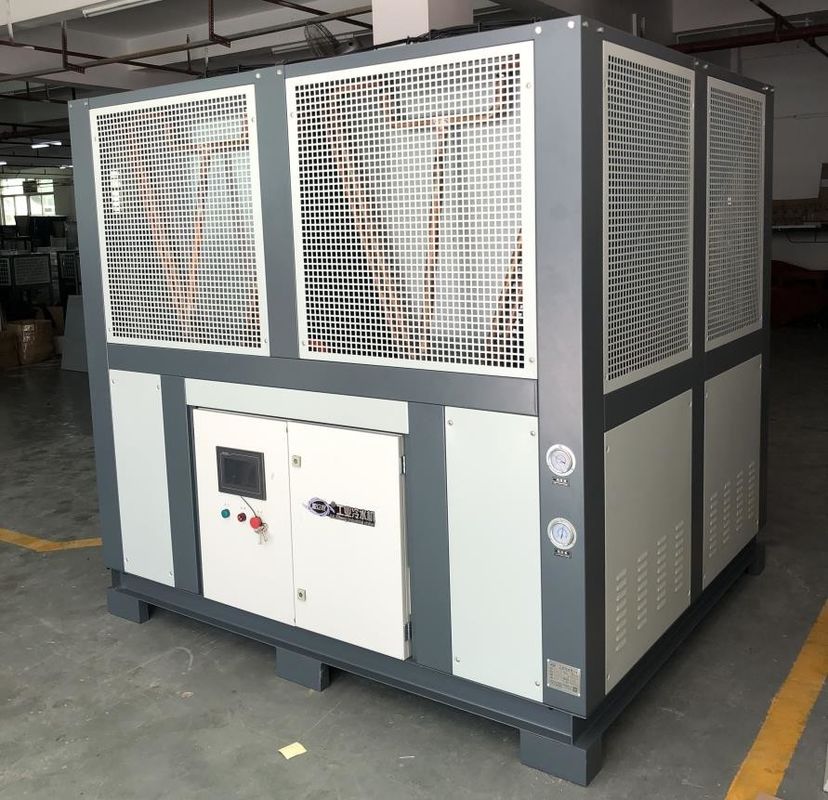

JLSF-50D 空気冷却スクリューチラー 塗料産業,コーティング機械,磨機,塗料加工
製品説明:
空気冷却螺旋冷却機は,空気冷却熱散を用いられる冷却機である.主に螺旋圧縮機,冷却機,蒸発機,扇風機,制御システムで構成される.
スクロールコンプレッサーは,スクロールの回転運動を使用してガスを圧縮する冷却機のコアコンポーネントです. スクロールコンプレッサーは高効率で特徴的です.安定性と信頼性大容量の冷却システムやエアコンに適しています
コンデンサは,圧縮機から放出される高温高圧冷却ガスを冷却し,液体状態に変換するために使用される部品です. 空気冷却スクリューチラーでは,コンデンサは熱を散布するために扇風機を通って周囲の空気に熱を散布します.
蒸発器は熱を吸収して冷却剤を蒸発する部品です 冷たい水は蒸発器を通り,蒸発器内の冷却剤と熱を交換します水温を低くして冷却効果を与える.
風扇は空気を冷却するために使用される部品で,コンデンサを通って周囲の空気を吹き飛ばし,冷却器が空気に熱を散らすのを助けます.
制御システムは,システムの正常な動作を保証するために,空気冷却スクリューチラーの動作を監視し調整します.温度,圧力,流量などのパラメータを監視できます.そして,高効率と省エネを達成するために,需要に応じて圧縮機と扇風機の動作状態を調整.
空気冷却スクリューチラーでは,空気冷却による熱消耗法を採用し,追加の冷却水源への依存をなくします.独立冷却ソリューションを必要とする場所には適しています高性能,柔軟性,省エネの利点のために,商業ビル,産業冷蔵庫,データセンター,医薬品に広く使用されています.
生産特徴:
空気冷却スクリューチラーには以下の特徴がある.
1高効率:スクロールコンプレッサーは,高効率とエネルギー消費比を備えた空気冷却スクロールチラーの中核部品です.スクリップコンプレッサーの設計と動作原理により,低エネルギー消費で高い負荷や部分負荷で一貫した性能を提供します.
2高冷却容量密度:空気冷却式スクリューチラーでは,空気冷却式散熱法を採用し,熱は追加の冷却水源を必要とせずに扇風機を通して周囲空気に放出されます.空間が限られている場所での冷却容量を増やすため,より高い冷却密度を持つことができます.
3独立冷却溶液:余分な冷却水源は必要ないため,空気冷却スクリューチラーは独立した冷却溶液として使用できます.商業用建物などのアプリケーションでは特に便利です.冷却水が簡単に利用可能でない場合や
4柔軟性空気冷却式螺旋冷却機の冷却塔や冷却水管を必要とせず,適切な場所とレイアウトは,実際のニーズに応じて選択することができます.
5エネルギー節約:空気冷却スクリューチラーは,扇風機を通して熱を空気に散布し,追加の冷却水ポンプや冷却塔を必要としないため,ある程度エネルギーを節約することができます.
6メンテナンスは簡単です水冷却式冷却機と比較して,空気冷却式螺旋冷却機は保守が容易です.冷却塔を清掃したり,冷却水を頻繁に処理する必要はありません.メンテナンスと管理の作業量の削減.
空気冷却式螺旋冷却機の散熱効果は,環境温度と換気条件によって影響される.,適切な操作と冷却を保証するために,追加の措置が必要となる場合があります.
作業原理:
空気冷却のスクリュークリーラーの動作原理は次のとおりである.
圧縮プロセス:冷却剤はスクリューコンプレッサーで高温高圧ガスに圧縮され,その後コンデンサに入ります.
凝縮プロセス:高温と高圧のガスは冷却器で冷却され 高圧液体になり 同時に熱を放出します扇風機やラジエーターで外空に散布される.
拡張プロセス:高圧液体が膨張弁で解圧された後,低温低圧液体になり,蒸発器に入ります.
蒸発プロセス:室内の熱を吸収し 室内の冷却水を冷却し 室内に循環させます室内の温度を下げる目的を達成する.
技術パラメータ:
| モデル | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| 冷却容量 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 電流 | A について | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 冷却水 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 体重 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| モデル | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 冷却容量 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 電流 | A について | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 冷却水 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN1250 | DN150 | DN200 | ||||||
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 体重 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
応用産業:
空気冷却スクリューチラーは,高効率,省エネ,安定性,信頼性により,以下の産業で広く使用されています.
1製薬産業:製薬過程中に低温環境を維持する必要があります.そして,無垢鋼の空気冷却スクリューチラーは,医薬品生産のための安定した低温環境を提供することができます..
2化学工業:化学生産プロセスでは冷却処理が必要であり,不老鋼の空気冷却スクリューチラーは化学生産プロセスに安定した冷却能力を提供することができます.
3電子機器産業:電子機器は低温で動作する必要があるので,冷却装置を使用して温度を下げる必要があります.電子機器の冷却需要を満たすことができる.
4食品産業:食品 加工 の 間 に 食品 は 冷却 さ れ,新鮮 に 保存 さ れる 必要 が あり ます.ステンレス スチール の 空気 冷却 スクリュー チラー は,食品 加工 に 安定 し た 冷却 と 新鮮 状態 を 保つ 能力 を 提供 でき ます.
5印刷業:印刷業界は印刷プロセス中に印刷プレートを冷却する必要があり,不老鋼の空気冷却スクリューチラーは印刷業界に安定した冷却能力を提供することができます.
6機械製造産業:機械加工過程で冷却する必要があるし,ステンレス鋼の空気冷却スクリューチラーは機械製造産業に安定した冷却能力を提供することができます.
簡単に言うと,空気冷却スクリューチラーは,電子機器,化学工業,医療,食品などの厳しい冷却要件を持つ様々な産業に適しています.幅広い応用の可能性があります.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
維持方法:
空気冷却スクリュー冷却機は,水冷却機に比べて以下の利点があります.
1独立冷却溶液:空気冷却式スクリューチラーは,追加の冷却水源を必要とせず,独立した冷却溶液として使用できます.水冷却式冷却機には冷却水ポンプなどの設備が必要ですシステム複雑性と設置コストを増加させる.
2スペースの柔軟性冷却水管や冷却塔は必要ないため,空気冷却スクリューチラーは空間配置においてより柔軟です.小さなコンピュータルームやコンパクトな環境に置くことができます.空間が限られている場所への適応.
3水資源を節約する水冷却冷却機は毎日大量の冷却水を必要とするが,空気冷却螺旋冷却機は水源を追加する必要がないため,水資源への依存を軽減する.特に水資源が乏しい地域では空気冷却のスクリューチラーには 明らかな利点があります
4エネルギー効率:空気冷却式スクリューチラーでは,通常,エネルギー効率が高くなります.スクリップコンプレッサーの設計と動作原理により,低エネルギー消費で高い負荷や部分負荷で一貫した性能を提供します水冷却式冷却機では,冷却水を循環させるのに追加の冷却水ポンプが必要で,システムの電力消費量が増加します.
5メンテナンスは簡単です空気冷却式スクリューチラーは,水冷却式よりも保守が便利です.冷却塔を清掃したり,冷却水を頻繁に処理する必要はありません.メンテナンスと管理の作業量の削減しかし,水冷却式冷却機では,冷却塔の定期清掃と冷却水の処理が必要で,そのため,維持費と運用コストが増加します.
空気冷却式螺旋冷却機の散熱効果は,環境温度と換気条件によって影響される.,適切な操作と冷却を保証するために,追加の措置が必要となる場合があります.
