詳細情報 |
|||
| 製品名: | 空気によって冷却されるねじスリラー | 制御システム: | PLC |
|---|---|---|---|
| コントローラー: | マイクロプロセッサ | スタートモード: | Y-△/ソフトスタート |
| コンプレッサー型: | スクロールコンプレッサー | 蒸発器: | 貝および管 |
| コンデンサー: | 羽根管 | 保護: | 高圧/低圧、位相反転、過負荷、不凍液、過熱 |
| 騒音レベル: | ≤75dB （A） | 冷却剤: | R22/R407C/R134A |
| 保証: | 1 年 | ||
| ハイライト: | 空気冷却スクリューチラー産業用,空気冷却スクリューチラー 商業用,PLC式空冷工業冷却機 |
||
製品の説明

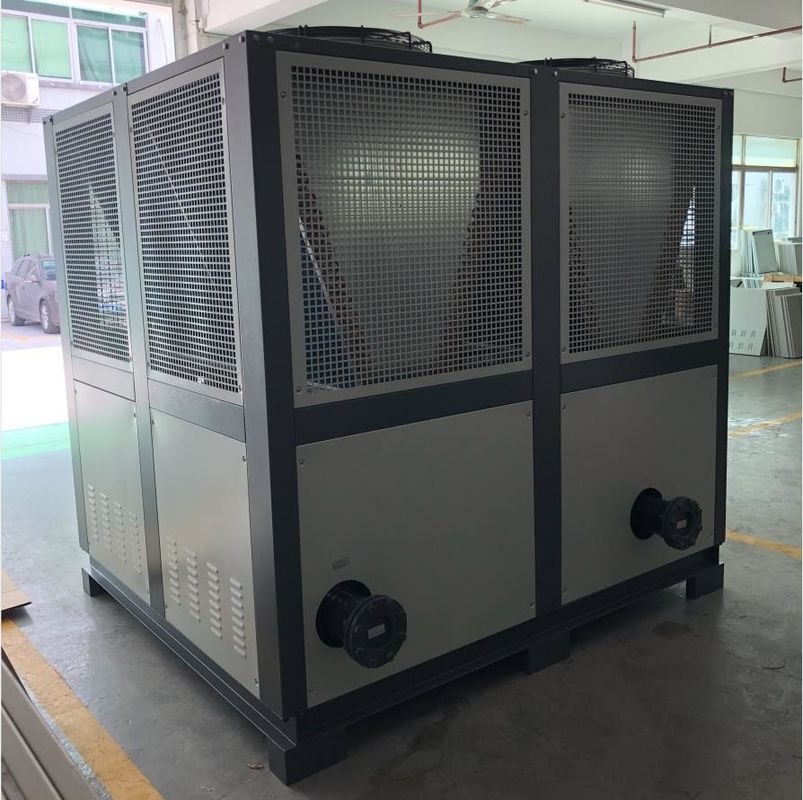

JLSF-40D 空気冷却スクリューチラー 金属加工,プラスチック注射鋳造,レーザー切削,電子機器製造
製品説明:
空気冷却スクリューチラーは,主に蒸発機,圧縮機,コンデンサ,拡張バルブおよび他の部品で構成される,工業冷却および商業用エアコン機器の一種です..低温低圧冷却剤を高温高圧ガスに圧縮し,冷却器を通って熱を放出しますそして最後に,再利用のために蒸発器に戻るための膨張バルブを通って冷却剤の温度と圧力を低下させる.
動作中,空気冷却スクリューチラーは,屋外空気の熱を吸収し,冷却水を冷却し,室内の温度を下げるように部屋に循環します.室外 の 温度 や 湿度 など の 要因 に よっ て,冷却 の 効率 が 大きく 左右 さ れ ます高温や高湿度環境では効果が限られている可能性があります.
水冷却式冷却機と比較して,空気冷却式螺旋冷却機は,追加の冷却水システムを必要としないため,よりシンプルで費用対効果が高い.冷却のために外空を使っているので大気汚染が多い地域や室内空気の質を維持する必要がある地域では問題になります
生産特徴:
空気冷却スクリューチラーと水冷却スクリューチラーは2つの異なる冷却方法であり,いくつかの異なる特性があります.
1冷却方法:空気冷却スクリューチラーでは,冷却を実現するために,内蔵扇風機とヒートシンクを通じて,周囲の空気に熱を散布します.水冷却式スクリューチラーでは,循環する水によって熱を吸収し,冷却塔や冷却装置を通じて熱を大気中に放出する..
2設置と保守:空気冷却式スクリューチラーには,水道と冷却塔を接続する必要はありません.設置と保守は比較的簡単です.水冷却スクリューチラー水管と冷却タワーに接続する必要があります水循環システムも定期的にチェックし,維持する必要があります.
3冷却効率:水冷却式スクリューチラーでは,水は空気よりも熱をよりよく伝導するため,一般的に冷却効率が高くなります.高温環境や高負荷の作業条件下で,水は熱をよりよく伝導します.水冷式スクリューチラーは,通常より安定して信頼性の高い冷却効果を提供します..
4空間需要:空気冷却スクリューチラーは冷却塔を必要とせず,比較的小さなスペースを占めています.水冷却スクリューチラーは熱を放出するために追加の冷却塔を必要とします.比較的広い空間を占めています.
5環境への適応性空気冷却スクリューチラーは,外部水源に依存していないため,安定した水供給や水質が悪い環境に適しています.水冷却スクリューチラーには安定した水源が必要で,水質に対する要求は高くなります.
結論として,空気冷却スクリューチラーは,簡単に設置し,水源や冷却塔を必要とせず,いくつかの特殊な環境に適している利点があります.水冷却スクリューチラーが高い冷却効率と安定性を持っている一方で一般的な産業および商業用途に適していますが,追加の水循環システムと冷却塔が必要です.どの冷却方法を選ぶかは,特定のニーズと環境条件によって決定されるべきです.
作業原理:
空気冷却のスクリュークリーラーの動作原理は次のとおりである.
圧縮プロセス:冷却剤はスクリューコンプレッサーで高温高圧ガスに圧縮され,その後コンデンサに入ります.
凝縮プロセス:高温と高圧のガスは冷却器で冷却され 高圧液体になり 同時に熱を放出します扇風機やラジエーターで外空に散布される.
拡張プロセス:高圧液体が膨張弁で解圧された後,低温低圧液体になり,蒸発器に入ります.
蒸発プロセス:室内の熱を吸収し 室内の冷却水を冷却し 室内に循環させます室内の温度を下げる目的を達成する.
技術パラメータ:
| モデル | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| 冷却容量 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 電流 | A について | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 冷却水 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 体重 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| モデル | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 冷却容量 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 電流 | A について | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 冷却水 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN1250 | DN150 | DN200 | ||||||
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 体重 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
応用産業:
空気冷却スクリュー冷却機は,スクリューコンプレッサーと空気冷却コンデンサを使用する冷却機で,以下の産業に適しています.
1工業製造業:工業製造プロセスでは,多くの機器が冷却されなければなりません.例えば,プラスチック加工機器,金属加工機器,化学機器など.この設備の冷却サービスを提供するために,空気冷却された螺旋冷却機を使用する必要があります..
2商業用建物:空気冷却スクリュー冷却機は,ショッピングセンター,スーパーマーケット,ホテル,病院,オフィスビル,など.
3製薬産業:製薬業界では,多くの生産プロセスでは,製品の品質と安全性を確保するために温度と湿度を制御する必要があります.したがって,冷却と湿度制御のために冷却機が必要です.
4食品産業:食品産業では,ワイン,飲料,乳製品など,多くの生産プロセスで温度制御が必要であり,冷却には冷却機が必要である.
5電子機器産業:電子産業では,電子部品,半導体機器など,多くの機器が冷却され,冷却のために冷却機が必要である.
簡単に言うと,空気冷却スクリューチラーは,工業製造,商業建設,製薬産業,食品産業電子機器産業など
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
冷却システムの設計を最適化するためのアドバイスは?
プラスチックの注射鋳造プロセスにおける冷却システムの設計を最適化する際の提案と考慮事項は以下の通りです.
1均一冷却:冷却水が注射模具全体,特にホットスポットを通して均等に流れるようにしてください.適切な冷却チャネルのレイアウトとサイズを設計し,冷却水が模具の表面に完全に接触し,熱を効果的に吸収できるようにします.
2冷却速度を制御するプラスチックの注射鋳造中に,冷却水の流量と温度を調整することで冷却速度を制御します.冷却速度が速すぎたり遅すぎたりすると 製品の質に悪影響を及ぼす可能性があります特定のプラスチック材料と製品要件に応じて,最高の冷却効果を達成するために冷却水のパラメータを調整します.
3冷却チャネル設計の最適化適切な冷却チャネルを設計して,冷却水が効果的に流れるようにします.カナルの形状とレイアウトは,冷却効果を最大化するために特定の注射鋳造部品のために最適化されるべきです.
4. 冷却管とノズルを使用する:冷却システム内の冷却管とノズルを用いて,冷却水を特定の領域に導いて冷却ホットスポットに集中します.これは冷却効率を向上させ,冷却水の無駄を回避します..
5冷却システムを清掃し,維持する:冷却チャネルが塞ぐのを防ぐために冷却システムを定期的に清掃し,冷却水の流通を確実にします.同時に,冷却水装置の正常な動作と性能を確保するために,冷却システムの動作状態を定期的にチェックする..
6温度センサーと監視システムを使用する温度のセンサーとモニタリングシステムを設置し,注射型材の温度変化をモニタリングします. これにより,冷却効果をリアルタイムにモニタリングし,必要に応じて調整し最適化することができます.
7模具材料の選択:冷却効果を高めるため,熱伝導性が良い模具材料を選択します.熱伝導性が 優れている 材料 は,冷却 道 に より 早く 熱 を 伝達 し,冷却 を 速め ます.
上記の最適化対策により,冷却システムの効果が向上し,注射鋳造過程中の冷却効率が向上できます.インジェクション・モールディング・サイクルが短縮できる生産効率と製品品質を向上させることができる.
