詳細情報 |
|||
| 製品名: | 空気によって冷却されるねじスリラー | 制御システム: | PLC |
|---|---|---|---|
| コントローラー: | マイクロプロセッサ | スタートモード: | Y-△/ソフトスタート |
| コンプレッサー型: | スクロールコンプレッサー | 蒸発器: | 貝および管 |
| コンデンサー: | 羽根管 | 保護: | 高圧/低圧、位相反転、過負荷、不凍液、過熱 |
| 騒音レベル: | ≤75dB （A） | 冷却剤: | R22/R407C/R134A |
| 保証: | 1 年 | ||
| ハイライト: | 空気冷却回流水冷却機,60TR 再循環水冷却機,R407C 循環水冷却機 |
||
製品の説明

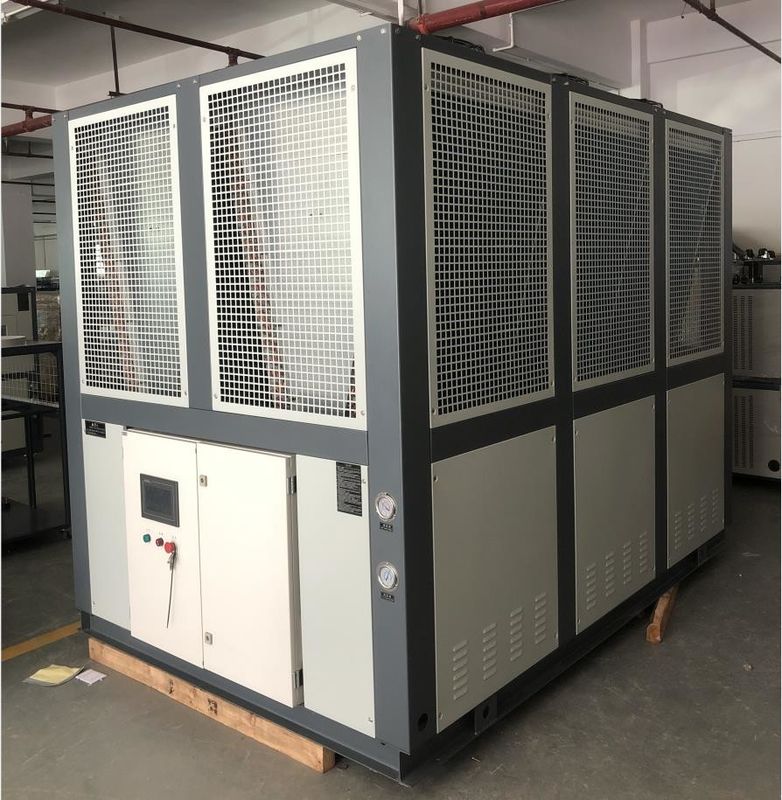

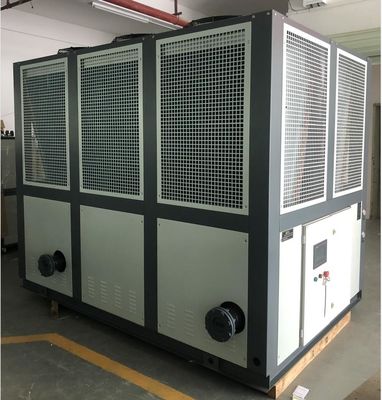

60TR アルミ・プラスチックのブリスターパッケージングマシン,熱密封機 循環冷却機
製品説明:
アルミニウム・プラスチック・ブリスター・パッケージング・マシンと熱密封機械の循環冷却機は,パッケージング業界で一般的な機器の組み合わせです.効率的な包装と密封プロセスのために,それらはしばしば一緒に使用されます.
アルミニウム・プラスチック・ブリスター・パッケージング・マシン (Aluminum-Plastic Blister Packaging Machine) は,主に医薬品,食品,化粧品などの産業における製品パッケージングに使用されている.製品がアルミ・プラスチック・ブリスターに入ります熱または冷凍密封でシールし,外環境から製品を保護し,製品の保存期間を延長します.
熱密封機 (Heat Sealing Machine) は,包装材料を密封するために使用される装置である.熱密封技術を使用して,2層以上の包装材料を熱し,圧迫して密封されたパッケージを形成する.熱密封器は,通常,加熱要素 (加熱プレートや加熱棒など) と圧力システムを使用して,包装材料の熱密封が強く,気密性が良好であることを保証します..
この組み合わせでは 循環型冷却器が冷却作用をします設備と包装材料の温度を制御するために,アルミ-プラスチックブリスター包装機と熱密封機に冷却水を供給冷却機は,冷却水循環によって,設備と密封過程で発生する熱を吸収します.設備と密封領域の温度が適正な作業範囲内であることを確保する生産効率と製品の質を向上させる.
循環型冷却機を使って the temperature of the aluminum-plastic blister packaging machine and heat-sealing machine can be effectively controlled to avoid adverse effects on equipment and products caused by overheating or overcooling生産効率を向上させ,製品の品質を保証し,機器の使用寿命を延長することができます.
生産特徴:
空気冷却スクリューチラーと水冷却スクリューチラーは2つの異なる冷却方法であり,いくつかの異なる特性があります.
1冷却方法:空気冷却スクリューチラーでは,冷却を実現するために,内蔵扇風機とヒートシンクを通じて,周囲の空気に熱を散布します.水冷却式スクリューチラーでは,循環する水によって熱を吸収し,冷却塔や冷却装置を通じて熱を大気中に放出する..
2設置と保守:空気冷却式スクリューチラーには,水道と冷却塔を接続する必要はありません.設置と保守は比較的簡単です.水冷却スクリューチラー水管と冷却タワーに接続する必要があります水循環システムも定期的にチェックし,維持する必要があります.
3冷却効率:水冷却式スクリューチラーでは,水は空気よりも熱をよりよく伝導するため,一般的に冷却効率が高くなります.高温環境や高負荷の作業条件下で,水は熱をよりよく伝導します.水冷式スクリューチラーは,通常より安定して信頼性の高い冷却効果を提供します..
4空間需要:空気冷却スクリューチラーは冷却塔を必要とせず,比較的小さなスペースを占めています.水冷却スクリューチラーは熱を放出するために追加の冷却塔を必要とします.比較的広い空間を占めています.
5環境への適応性空気冷却スクリューチラーは,外部水源に依存していないため,安定した水供給や水質が悪い環境に適しています.水冷却スクリューチラーには安定した水源が必要で,水質に対する要求は高くなります.
結論として,空気冷却スクリューチラーは,簡単に設置し,水源や冷却塔を必要とせず,いくつかの特殊な環境に適している利点があります.水冷却スクリューチラーが高い冷却効率と安定性を持っている一方で一般的な産業および商業用途に適していますが,追加の水循環システムと冷却塔が必要です.どの冷却方法を選ぶかは,特定のニーズと環境条件によって決定されるべきです.
作業原理:
空気冷却のスクリュークリーラーの動作原理は次のとおりである.
圧縮プロセス:冷却剤はスクリューコンプレッサーで高温高圧ガスに圧縮され,その後コンデンサに入ります.
凝縮プロセス:高温と高圧のガスは冷却器で冷却され 高圧液体になり 同時に熱を放出します扇風機やラジエーターで外空に散布される.
拡張プロセス:高圧液体が膨張弁で解圧された後,低温低圧液体になり,蒸発器に入ります.
蒸発プロセス:室内の熱を吸収し 室内の冷却水を冷却し 室内に循環させます室内の温度を下げる目的を達成する.
技術パラメータ:
| モデル | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| 冷却容量 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 電流 | A について | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 冷却水 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 体重 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| モデル | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 冷却容量 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 電流 | A について | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 冷却水 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN1250 | DN150 | DN200 | ||||||
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 体重 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
応用産業:
梱包機械とは,製品,物品,材料を梱包するために使用される様々な機器や機械である.異なるパッケージングニーズと産業に応じて,いくつかの種類に分けることができます.包装機械の一般的な種類は以下の通りです.
1密封機:包装材料を密封するために使用される.一般的なタイプには熱密封機,冷密封機,超音波密封機があります.
2包装と切断機械:包装材料の切断と密封に使用される.一般的なタイプには,包装機械,密封と切断機械,袋詰め機械が含まれます.
3填充機:製品を包装容器に詰めるために使用される.一般的なタイプには,液体詰め機,粉末詰め機,粒子詰め機が含まれます.
4ラベル付け機:製品またはパッケージのラベルに用いられる.一般的なタイプには,自動ラベル付け機械,テープラベル付け機械,熱伝送機械が含まれます.
5包装ロボット:自動包装のためにロボットを使用する.一般的なタイプには,ピックリングロボット,パッケージングロボット,スタッキングロボットが含まれます.
6掃除用包装機:これは真空環境で製品を包装するために使用される.一般的なタイプには真空密封機と真空包装装置が含まれます.
7. バーコードプリンタ:製品やパッケージにバーコードを印刷するために使用される.一般的なタイプは熱プリンターとインクジェットプリンターです.
8パッケージ検査機:包装の整合性,サイズ,品質,ラベル等を検出するために使用されます.一般的なタイプには,X線検査機,金属探知機,視覚検査機があります.
これはパッケージング機械のほんの一部に過ぎません 実際には他の多くの種類のパッケージング機械がありますが 異なるパッケージングニーズに応じて選択して適用できます
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
包装機械産業における冷却装置の役割
包装機械産業における冷却機は重要な役割を果たします.包装機械産業における冷却機の主な機能は以下のとおりです.
1温度制御:梱包過程では,特定の温度範囲内で 食品や製品が加工され,梱包されなければなりません.冷却機は,冷却水や冷却液を供給し,パッケージング機械の温度を制御し,製品が適切な温度条件下でパッケージされていることを保証することができます..
2冷却と凝縮:あるパッケージング プロセスでは,熱密封やその他のプロセスによって生成される熱を冷却し凝縮する必要があります.冷却機は,冷却水や冷却剤を循環させることで熱を除去します.梱包機と製品の安定した温度を維持し,梱包の品質と効率を保証します.
3湿度制御:特定の湿度条件は,製品の品質と新鮮性を維持するために重要なものです.冷却装置は,冷却水や冷却剤の温度と湿度を調節することで,製品要件を満たすために,包装環境で適切な湿度レベルを維持するのに役立ちます..
4設備の冷却:包装機械は動作中に熱を発生させ,冷却機は重要な部品や機器を冷却し保護するために使用できます.冷却水や冷却剤を循環させることで,冷却装置は冷却装置を冷却し,冷却装置を冷却します.冷却機は,包装機械の作業温度を効果的に低下させ,
過熱や機器の故障を防ぐこと.
5効率を向上させる冷却機の使用は,安定した温度と湿度条件を提供することで,包装機械の運用効率と生産能力を向上させることができます.冷却機は,梱包機械がより高い動作速度とより安定した梱包品質を達成するのに役立ちます生産効率と製品の一貫性を向上させる.
結論として,冷却機は,温度制御,冷却,凝縮,湿度制御,設備冷却,生産効率の向上のために,包装機械産業において重要な役割を果たしています.包装の品質を確保する上で重要な役割を果たします生産効率を向上させる.
