詳細情報 |
|||
| 製品名: | 空気によって冷却されるねじスリラー | 圧縮機: | スクリューコンプレッサー/ハンベル |
|---|---|---|---|
| 制御システム: | PLC | コントローラー: | マイクロプロセッサ |
| 環境温度: | 5-35℃ | 冷却容量: | 100～1000kW |
| スタートモード: | Y-△/ソフトスタート | コンプレッサー型: | スクロールコンプレッサー |
| 蒸発器: | 貝および管 | コンデンサー: | 羽根管 |
| 冷却剤: | R22/R407C/R134A | 適用する: | 産業用 |
| 保護: | 高圧/低圧/位相/過負荷/凍結防止 | 冷却する制御: | 電子拡張弁 |
| 保証: | 1 年 | ||
| ハイライト: | 空気冷却スクリューチラーR22,空気冷却スクリューチラーR407C,R134a 工業用水冷却機 |
||
製品の説明

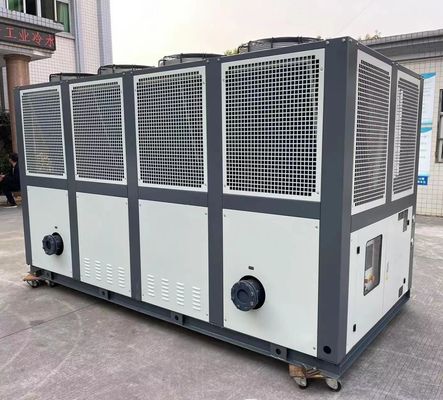

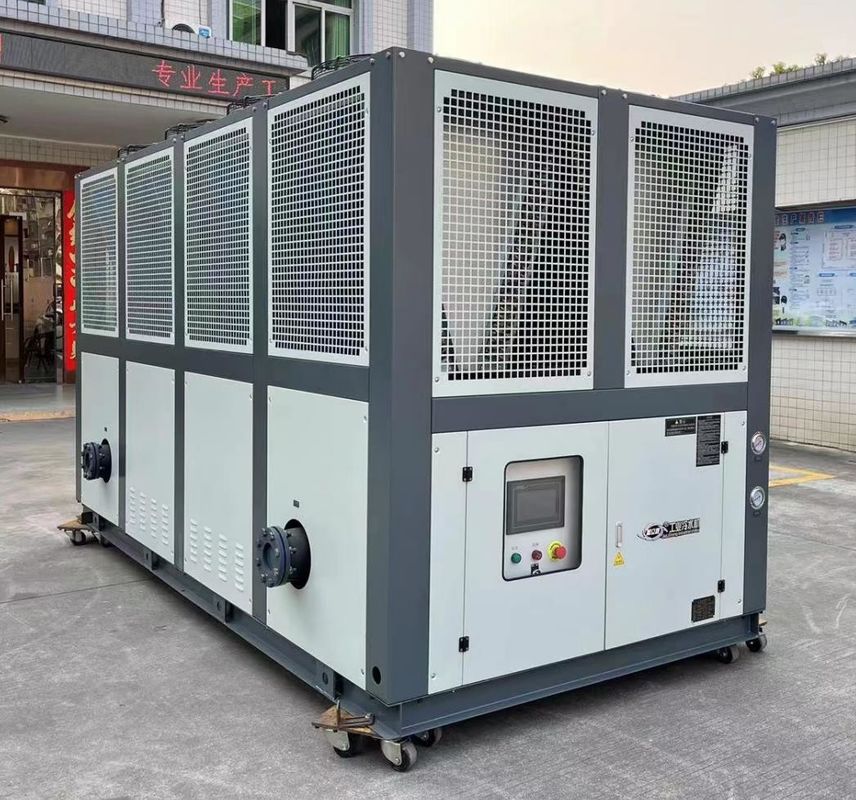

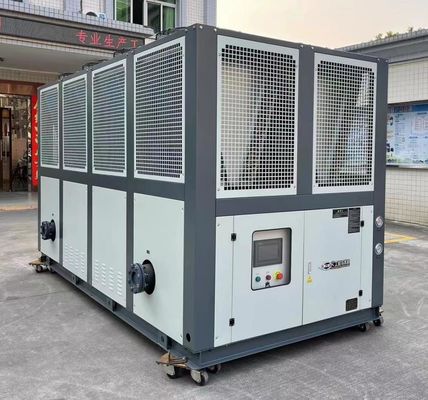

JLSF-90D 空気冷却スクリューチラー 水力機械 電力機械 インテリジェント機器 自動化機器
製品説明:
空気冷却スクリューチラーは,主に蒸発機,圧縮機,コンデンサ,拡張バルブおよび他の部品で構成される,工業冷却および商業用エアコン機器の一種です..低温低圧冷却剤を高温高圧ガスに圧縮し,冷却器を通って熱を放出しますそして最後に,再利用のために蒸発器に戻るための膨張バルブを通って冷却剤の温度と圧力を低下させる.
動作中,空気冷却スクリューチラーは,屋外空気の熱を吸収し,冷却水を冷却し,室内の温度を下げるように部屋に循環します.室外 の 温度 や 湿度 など の 要因 に よっ て,冷却 の 効率 が 大きく 左右 さ れ ます高温や高湿度環境では効果が限られている可能性があります.
水冷却式冷却機と比較して,空気冷却式螺旋冷却機は,追加の冷却水システムを必要としないため,よりシンプルで費用対効果が高い.冷却のために外空を使っているので大気汚染が多い地域や室内空気の質を維持する必要がある地域では問題になります
生産特徴:
空気冷却スクリューチラーには以下の特徴がある.
1追加の冷却水システムがない水冷却式冷却機と比較して,空気冷却式螺旋冷却機は,追加の冷却水システムを必要としないため,よりシンプルでコスト効率が良い.
2幅広い用途:空気冷却スクリューチラーは,商業用オフィスビル,ホテル,病院,学校など,様々な建物や場所に適しています.
3高冷却効率:空気冷却式スクリューチラーでは,スクリューコンプレッサーを使用し,高冷却効率,低騒音,低保守コストの利点があります.
4簡単に設置できます空気冷却スクリューチラーを設置するのは比較的簡単で,水管や水ポンプなどの追加設備は必要ありません.
5高い信頼性空気冷却スクリューチラーは高精度で設計され製造され,安定性と信頼性が良好です.
6適性がある空気冷却スクリューチラーには強い適応力があり,さまざまな環境条件や負荷変化に適応することができます.
作業原理:
空気冷却のスクリュークリーラーの動作原理は次のとおりである.
圧縮プロセス:冷却剤はスクリューコンプレッサーで高温高圧ガスに圧縮され,その後コンデンサに入ります.
凝縮プロセス:高温と高圧のガスは冷却器で冷却され 高圧液体になり 同時に熱を放出します扇風機やラジエーターで外空に散布される.
拡張プロセス:高圧液体が膨張弁で解圧された後,低温低圧液体になり,蒸発器に入ります.
蒸発プロセス:室内の熱を吸収し 室内の冷却水を冷却し 室内に循環させます室内の温度を下げる目的を達成する.
技術パラメータ:
| モデル | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| 冷却容量 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 電流 | A について | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 冷却水 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 体重 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| モデル | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 冷却容量 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | ||||||||||
| 電源 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 総力 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 電流 | A について | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 冷却水 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| コンプレッサー | タイプ | 半密閉式スクリュータイプ | |||||||||
| 開始方法 | Y-△ | ||||||||||
| 容量調整 | 0,25,50,75,100 | ||||||||||
| 入力電源 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 冷凍油 | タイプ | HBR-A01 | |||||||||
| 充填量 | L について | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 冷却剤 | タイプ | R-22/R407C | |||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | ||||||||||
| 蒸発器 | 充填量 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| タイプ | 殻とチューブ | ||||||||||
| コンデンサ | 直径 | mm | DN1250 | DN150 | DN200 | ||||||
| タイプ | 高効率の銅袖アルミフィンのタイプ + 低騒音の外部ローター扇風機 | ||||||||||
| 冷却空気の容量 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 保護装置 | 高低電圧スイッチ,防凍スイッチ,溶解プラグ,安全バルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | ||||||||||
| サイズ | L について | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 体重 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
応用産業:
空気冷却スクリュー冷却機は,スクリューコンプレッサーと空気冷却コンデンサを使用する冷却機で,以下の産業に適しています.
1工業製造業:工業製造プロセスでは,多くの機器が冷却されなければなりません.例えば,プラスチック加工機器,金属加工機器,化学機器など.この設備の冷却サービスを提供するために,空気冷却された螺旋冷却機を使用する必要があります..
2商業用建物:空気冷却スクリュー冷却機は,ショッピングセンター,スーパーマーケット,ホテル,病院,オフィスビル,など.
3製薬産業:製薬業界では,多くの生産プロセスでは,製品の品質と安全性を確保するために温度と湿度を制御する必要があります.したがって,冷却と湿度制御のために冷却機が必要です.
4食品産業:食品産業では,ワイン,飲料,乳製品など,多くの生産プロセスで温度制御が必要であり,冷却には冷却機が必要である.
5電子機器産業:電子産業では,電子部品,半導体機器など,多くの機器が冷却され,冷却のために冷却機が必要である.
簡単に言うと,空気冷却スクリューチラーは,工業製造,商業建設,製薬産業,食品産業電子機器産業など
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
空気冷却のスクロール冷却機と水冷却の水冷却機は,熱散と動作温度に関して,具体的にどのような違いがあるのでしょうか?
空気冷却スクリュー冷却機と水冷却機には,熱散と動作温度に関して,次のような特定の違いがある.
1. 熱散効果:水冷却式冷却機は冷却塔または冷却器を通して冷却水を循環させ,高固有水温と蒸発の潜熱を熱を散らすために使用する.この熱消耗法では,水は比較的高い熱伝導力と熱吸収能力を有しているため,通常高熱消耗効果を提供します..
それとは対照的に,空気冷却式螺旋冷却機は,冷却器やラジエーターを通る空気を移動させるために内蔵ファンを使用し,熱を散らすために気流と気伝導を使用します.空気の熱伝導力と熱吸収能力は比較的低いものの熱シンク設計と扇風機操作を最適化することで,効率的な散熱が達成できます.
2作業温度:水冷却式冷却機は通常,より低い作業温度を提供することができる.水蒸発の高固有熱と潜熱により,水は冷却過程で大量の熱を吸収できる水冷却式冷却機は,冷却環境の温度を下げることで,冷却温度を下げる必要があるアプリケーションで,より優れた性能を実現します.
空気冷却式スクリュー冷却機の作業温度は,通常,水冷却式冷却機よりもわずかに高い.空気の熱伝導力と熱吸収能力が限られているため,空気冷却スクリューチラーでは,冷却介質の温度を水冷却チラーと同じレベルに冷却できない場合がある..
適切な冷却機のタイプを,特定のアプリケーション要件とプロセス要件に応じて選択する必要があります.低作業温度を必要とするアプリケーションまたは温度制御が重要な場合一般的な産業用用途では,水冷却式冷却機がより適しています.空気冷却スクリューチラーによって提供される熱散効果と作業温度は通常,需要を満たすことができます.
