詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | ハイライト: | 2台のチラーを1台に/2系統を独立制御 |
|---|---|---|---|
| 制御システム: | 2 PLC/マイコン | 出口の水温: | 5-50℃ |
| 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 | 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 |
| コンデンサー: | Finned管 | コンデンサー ファン: | 軸/遠心分離機 |
| 騒音レベル: | ≤75dB （A） | 電圧: | 220V/380V/415V/440V/480V |
| 頻度: | 50Hz/60Hz | 冷却剤: | R22/R407C/R134A/R410A/R404A |
| 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 | ポンプ: | 遠心/垂直 |
| 保証: | 12ヶ月 | ||
| ハイライト: | JLSF-20HP 空気冷却式水冷却機,空気冷却水冷蔵庫の周波数変換,恒温の冷却機 |
||
製品の説明

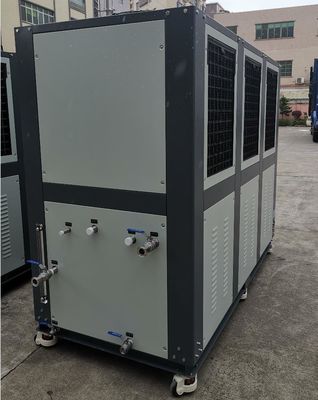

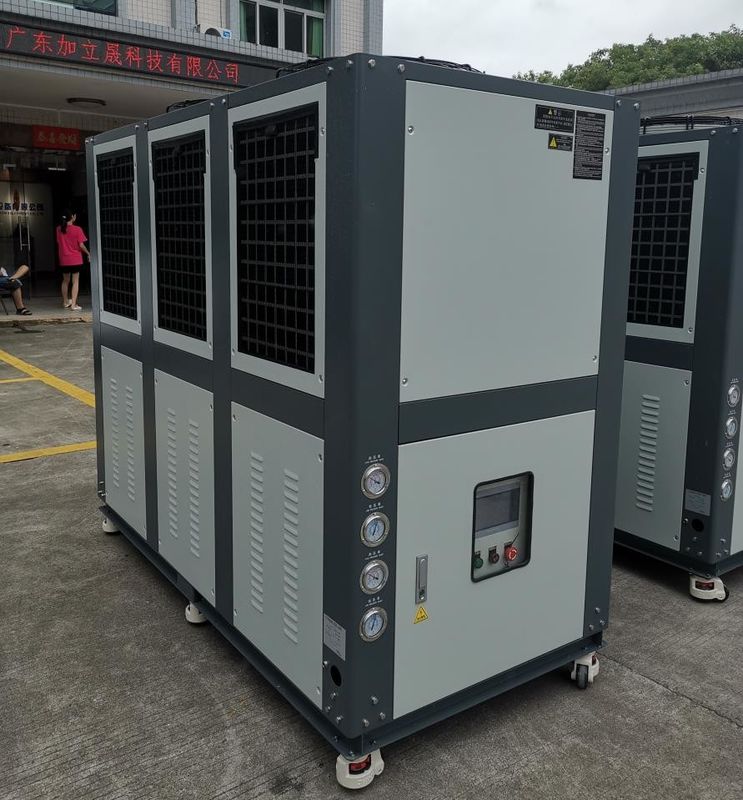

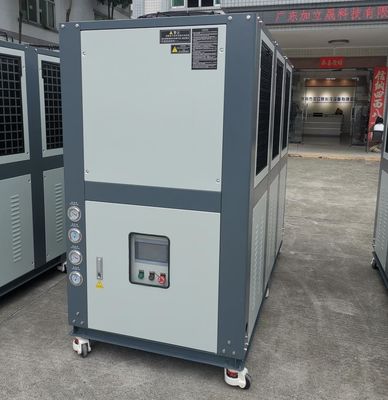

JLSF-20HP 周波数変換恒温冷却機 精密温度制御
製品説明:
変動周波数恒温冷却機は,工業および商業用用途で使用される冷却機器である.周波数変換技術と恒温制御技術を組み合わせ,必要に応じて正確な温度調整とエネルギー消費制御を可能にします..
周波数変換技術とは,冷却システム内の圧縮機の速度を調整することによって冷却容量を調整することを意味します.伝統的な冷却機は通常,固定速度の圧縮機を使用し,固定電力と冷却能力でしか動作できない.変数周波数恒温冷却機は,実際の需要に応じて圧縮機の速度を調整し,負荷需要に対応し,高効率の冷却操作を達成することができます.
恒温制御技術とは,正確な温度センサーや制御システムによって冷却機の水温を正確に制御することを意味します.この技術により,冷却機が恒温の出力を確保でき,高温要求のアプリケーションに適しています.医療,化学産業,半導体などの分野.
製品の特徴:
周波数変換恒温冷却機には以下の利点があります.
1エネルギー節約と高効率:コンプレッサーの回転は周波数変換によって調整され,負荷需要に応じてスマートに調整され,エネルギー消費の無駄を避け,エネルギー利用効率を改善します.
2精密な温度制御:恒温制御技術を使用して,高温要求のアプリケーションを満たすために,冷却機の水温を正確に制御することができます.
3安定した動作:変動周波数恒温冷却機は,負荷変化に応じてリアルタイムで動作パラメータを調整し,安定した作業条件を維持することができます.設備の信頼性と安定性を向上させる.
4空間を節約する従来の冷却機と比較して,変動周波数恒温冷却機は,通常,サイズが小さく,スペースが少ないので,空間が限られている場所に適しています.
短く言うと,変動周波数恒温冷却機は,工業および商業分野で広く使用されており,高効率で正確な温度制御を提供できます.安定した信頼性の高い冷却ソリューション.
作業原理:
変動周波数恒温冷却機の動作原理は,冷却サイクルシステム,冷却サイクルシステム,冷却サイクルシステム,冷却サイクルシステム,冷却サイクルシステム,冷却サイクルシステム,冷却サイクルシステム,冷却サイクルシステム,冷却サイクルシステム制御システムと恒温調節システム.
1冷却サイクルシステム:
- コンプレッサー:変頻恒温冷却機は,圧縮機の速度を制御するために変頻技術を使用します.圧縮機は,高温および高圧ガスに冷却剤ガスを圧縮する責任を負います.
- コンデンサー:高温高圧ガスは冷却器を通して熱を散布し,冷却して高圧高温液体になります.
- 拡張バルブ:高圧および高温の液体は膨張弁を通って蒸発器に入ります.圧力は低下し,液体は冷却ガスに蒸発します.
- 蒸発器:蒸発器を通る冷却ガスは熱を吸収し,蒸発器のパイプを通る水の流れを冷却し,水の温度を下げる.
- 冷却水循環:冷却水は蒸発器を通って循環し,蒸発器の熱を吸収し,冷却水装置に戻り,循環を続けます.
2制御システム:
- 周波数変換制御:周波数コンバータを制御して圧縮機の速度を調整し,エネルギー効率を向上させ,エネルギーを節約するために実際のニーズに応じて冷却容量を調整します.
- 圧力センサーと温度センサー:制御システムは,圧力センサーと温度センサーを通じて冷却サイクルにおける圧力と温度状態をリアルタイムで監視します.
- コントロールアルゴリズム:センサーからのフィードバック信号に基づいて制御システムは,正確な温度制御と最適化された冷却効果を達成するためにインバーターの出力を調整するために特定の制御アルゴリズムを使用します..
3サーモスタットシステム:
- 温度設定とフィードバックユーザは,制御パネルまたはリモコンで,望ましい恒常温度値を設定できます.制御システムは,温度センサーを通じて冷却水の温度をリアルタイムに監視し,フィードバック信号を設定温度と比較します..
- コントロールアクチュエーター:温度の違いによると制御システムは,冷却水の温度を設定値に近い状態に保つために,アクチュエータ (電磁弁など) を制御することによって冷却水の流れを調整する..
- フィードバックループ:制御システムは,恒定温度調節を達成するために,アクチュエータの開口を継続的に調整することによって,冷却水の温度を恒定に保つ.
冷却サイクルシステム,制御システム,恒温調節システムの包括的な操作により変動周波数恒温冷却機は,高効率の冷却操作を達成しながら,実際のニーズに応じて正確な温度制御を提供することができます..
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
周波数変換恒温冷却機は,以下の側面を含む多くの産業およびアプリケーション分野に適しています.
1製造業:周波数変換恒温冷却機は,プラスチック加工,注射鋳造,ゴム加工,金属加工,ガラス加工これらのプロセスのために安定した恒温冷水を供給し,製品の品質と生産効率を確保することができます.
2化学工業:化学プロセスでは,いくつかの反応は厳格な温度制御を必要とする.周波数変換恒温冷却機は,化学反応の要件を満たすために必要な正確な温度制御を提供することができます.
3医薬品産業:医薬品や医療機器の製造過程では,製品の品質と安全性を確保するために,正確な温度制御が必要です.変数周波数恒温冷却機は,製薬生産などのアプリケーションに正確な恒温冷水を供給することができます.医療機器の冷却
4半導体産業:半導体製造過程では,製品の品質と性能を確保するために,設備と材料の正確な温度制御が必要です.変数周波数恒温冷却器は,半導体機器の冷却と温度制御のために安定した冷却水を提供することができます.
5食品及び飲料産業:食品および飲料の加工中に,製品の品質と食品の安全性を確保するために温度制御が必要です.冷却のために,変動周波数恒温冷却機を使用できます.食品加工における冷蔵および保存用途.
上記産業に加えて,変頻恒温冷却機は,航空宇宙,エネルギー,金属,繊維,電子機器やその他の分野では,正確な温度制御と高効率の冷却のためのさまざまな産業のニーズを満たす.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
変動周波数恒温冷却機の周波数変換制御は,どのようにエネルギー効率を向上させ,エネルギーを節約するのでしょうか?
周波数変換制御は,主に次の側面により,変頻恒温冷却装置のエネルギー効率と省エネを大幅に向上させることができる.
1負荷のマッチング伝統的な冷却機は,通常,負荷要件に応じて調整できない固定速度の圧縮機を使用し,部分負荷下で低効率の動作を導きます.変数周波数恒温冷却機は,変数周波数技術を使用負荷の変化に対応する実際の負荷需要に応じて圧縮機の速度を調整できる.これは負荷が低いとき,圧縮機がより低い速度で動作できるということです.エネルギー消費を減らす.
2部分負荷操作:変動周波数恒温冷却機は,実際の需要に応じて冷却容量を調整し,負荷需要とバランスを取ることができます.負荷が小さいとき,低冷却容量で稼働し,エネルギー消費を削減できる一方,従来の固定速度の冷却機は,低負荷条件下でも定位電力で動作し,エネルギー無駄になります.
3頻繁に出発し止まる:伝統的な冷却装置は 起動時に高出力がありますしかし,変数周波数恒温冷却機は,実際の必要に応じて動作状態を調整できるので,頻繁な起動と停止を避けることができます.装置のエネルギー消費と機械的磨損を削減し,エネルギー効率を向上させる.
4. 知的エネルギー消費量制御:変頻恒温冷却機は,制御システムを通じて,負荷需要と動作状態をリアルタイムで監視し,実際の需要に応じて冷却能力を調整します.そして,スマートなエネルギー消費管理を実現します.先進的な制御アルゴリズムと精密なセンサーを使用して,実際の条件に応じて最適化し調整し,システムのエネルギー効率を向上させることができます.
5効率的な熱伝送設計変動周波数恒温冷却機は,通常,熱伝送部品の設計において効率的な熱交換機を使用し,熱伝送効率と熱交換効果を向上させる.この方法により エネルギー消費を削減し,冷却効率を向上させることができます.
概要すると変数周波数制御により,変数周波数恒温冷却機は,負荷マッチングにより,実際の運用においてエネルギー効率と省エネの利点を得ることができる.部分負荷操作,頻繁な起動と停止の削減,そしてインテリジェントなエネルギー消費制御
