詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-50℃ | コンプレッサー型: | スロール/半密閉/密閉 |
| 蒸発器: | 貝および管/版の熱交換器 | コンデンサー: | 羽根管 |
| 水タンク: | 1000〜1500L | コンデンサー ファン: | 軸/遠心分離機 |
| 騒音レベル: | ≤65dB （A） | 電圧: | 220V/380V/415V/440V/480V |
| 頻度: | 50Hz/60Hz | 冷却剤: | R22/R407C/R134A/R410A/R404A |
| 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 | パンプ: | 遠心/垂直 |
| 保証: | 12ヶ月 | ||
| ハイライト: | 紙産業用 空気冷却水冷却機,隔離タンク 空気冷却水冷却機 |
||
製品の説明

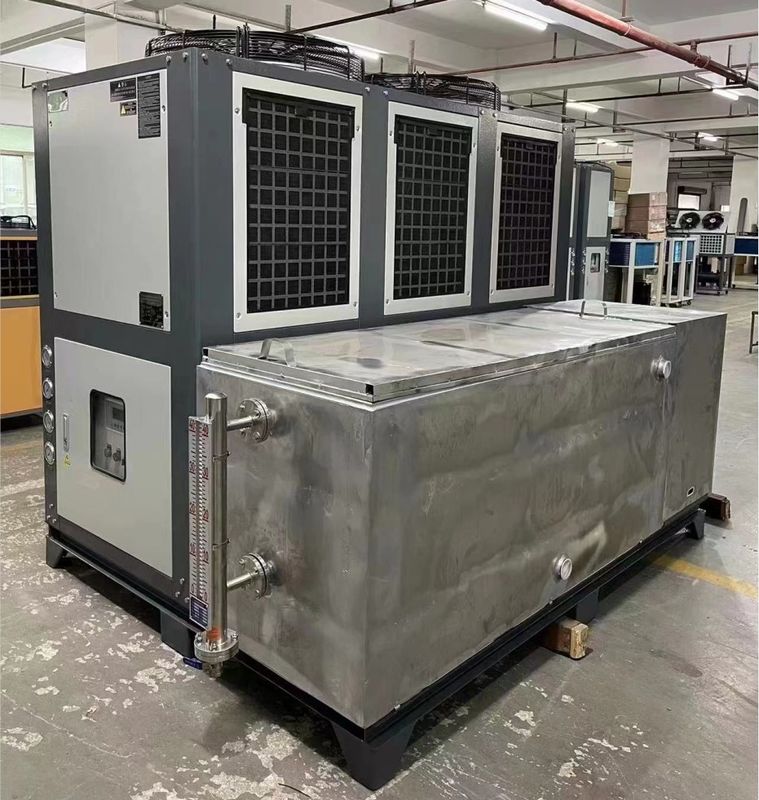

JLSF-25HP 空気冷却水冷却機 紙産業用 隔離タンク
製品説明:
空気冷却統合冷却装置は,冷却装置,隔離水タンク,外循環ポンプを統合した冷却装置です.空気冷却方式を採用します.熱は冷却システムから,追加の冷却水源なしで扇風機を通して放出されます.空気冷却式統合冷却機の統合設計により,ユーザーは設置を容易にする.
製品の特徴:
空気冷却の統合冷却装置の特徴と応用シナリオは以下の通りである.
1シンプルな設置:空気冷却の統合冷却装置には冷却塔と冷却装置が組み込まれていて,管路や冷却水システムなどで不便な装置を設置することは比較的簡単です.
2空間節約:従来の冷却システムと比較して,空気冷却の統合冷却機は,より少ないスペースを占め,空間が限られている場所に適しています.
3ファン内蔵:空気冷却の統合冷却機には扇風機が組み込まれていて,熱は追加の冷却水ポンプや冷却塔なしで扇風機の動作によって放出されます.
4独立した操作:空気冷却の統合冷却機は,外部冷却水源に頼らずに独立して動作することができ,冷却水が提供できない環境では適しています.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却式冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサ | 6 ボールバルブ | 10 水タンク | 14 低電圧制御装置 |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
空気冷却式冷却機は,以下の産業で広く使用されています.
1製造:空気冷却式冷却機は,特に大量の冷却を必要とする生産プロセスで,製造に使用されています.例えば,金属加工,プラスチック加工,ゴム加工,グラス製造やその他の産業は,設備や製品の温度を制御するために冷却機器を必要とします..
2化学工業:化学産業では,多くのプロセスで効率的な反応を確保するために温度制御が必要です.空気冷却式冷却機は,化学反応中に安定した冷却効果を提供し,反応物質を適切な温度範囲内にとどめる.
3製薬産業製薬産業における多くの製薬プロセスには,正確な温度制御が必要です.空気冷却式冷却機は,製薬機器の冷却需要を制御するために使用できます.研究室機器薬剤やワクチンを
4食品及び飲料産業:食品加工および飲料生産中に製品の温度を制御するために冷却装置がしばしば必要である.空気冷却冷却機は,食品加工機器を冷却するために使用することができる.保存・保管設備飲料生産ラインの冷却需要.
5印刷業:印刷の過程で 特に大規模印刷では印刷機の温度を制御するために冷却機器が必要で,印刷品質と機器の正常な動作を確保します.空気冷却冷却機は安定した冷却効果を提供し,印刷産業のニーズを満たすことができます.
上記産業に加えて,空気冷却冷却機は,建物のエアコンシステム,電子機器製造,エネルギー産業,研究所や研究機関これらの産業では,主に機器や製品の温度を制御し,生産効率を向上させ,製品の品質を保証し,特定のプロセス要件を満たすために使用されます.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
空気冷却式冷蔵庫にはなぜ大きな外部水タンクが必要なのか?
空気冷却式冷却機が大きな外部水タンクを備えている主な理由はいくつかあります.
1余分な冷却容量を提供する外部の水タンクにより,冷却システムの熱容量を増やすことができます.これは,冷却機がより大きな熱負荷に対応し,必要に応じてより多くの冷却能力を提供することができます大容量の水タンクではより多くの冷却水を貯蔵することができ,高負荷での冷却効果がより安定します.
2冷却水の熱交換時間を増やす:外部の水タンクは,冷却水に冷却器と熱交換する時間を増やすため,より長い熱交換時間を提供することができます.この冷却効果を増やし,冷却システムをより効率的にします.
3冷却水の温度を下げる:大容量の外部水タンクでは冷却水がより多く貯蔵され,冷却水の温度がよりゆっくり上昇します.冷却水の温度が常に低いレベルに保たれるようにしますより安定した冷却効果を
4冷却システムの循環頻度を減らす:外部の水タンクは冷却水の貯蔵バッファとして機能し,冷却システムの循環頻度を減らすことができます.この方法は冷却システムの寿命を延長し,エネルギー消費を減らすのに役立ちます.
5便利な保守と清掃:外部水タンクは冷却装置とは独立して保守および清掃され,操作者が日常的な保守および検査を行うことが便利です.同時に,水槽が屋外にあるからです室内スペースの占拠と騒音の発生も減少します.
総括すると,大きな外部水タンクを備えた場合,追加の冷却容量を提供し,熱交換時間を増加し,冷却水の温度を下げ,サイクル頻度を削減することができます.メンテナンスや掃除を 容易にするこれらの利点により,冷却機はより効率的で信頼性の高い冷却を可能にします.
