詳細情報 |
|||
| 製品名: | 水によって冷却されるねじスリラー | 冷却の温度: | 5℃-35℃ |
|---|---|---|---|
| 圧縮機のタイプ: | スクリューコンプレッサー | 圧縮機のブランド: | ハンベル |
| 冷却容量: | 100～1000kW | 制御システム: | PLC |
| コントローラー: | マイクロプロセッサ制御 | 蒸化器: | 貝および管 |
| コンデンサー: | 貝および管 | 騒音レベル: | ≤75dB （A） |
| 保護: | コンプレッサー過負荷、高圧/低圧、水流量、相順、凍結防止 | 冷却剤: | R22/R407C/R134A/R410A |
| 電圧: | 380V/415V-3N-50Hz/60Hz | 保証: | 1年 |
| ハイライト: | 産業水によって冷却されるねじスリラー,水冷却スクリューチラー 1000kW,マイクロプロセッサの水冷却機 |
||
製品の説明

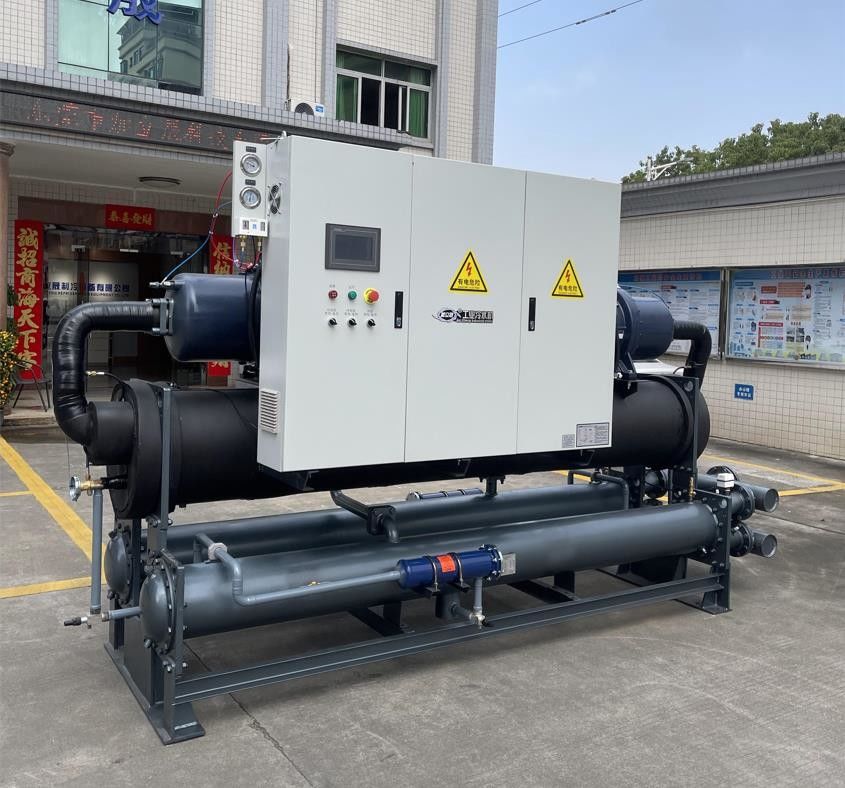

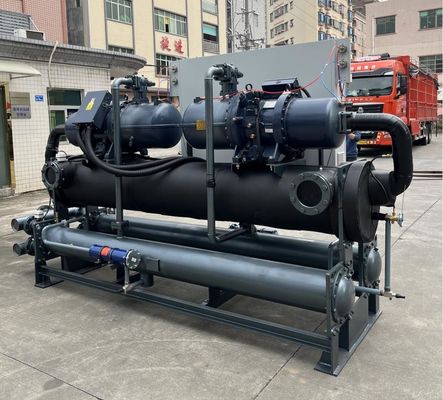

JLSW-180D 水冷式スクリューチラー 真空コーティング,真空炉,アルゴン弧炉,水素炉
製品説明:
水冷却スクリューチラーは,主に工場などの大型建物に冷却とエアコンのサービスを提供するために使用される産業用冷却機器の一種です.商業センター冷却剤を循環させることで水の温度を下げ,冷却効果を達成するために冷却する必要があるエリアに冷たい水を供給します.脱湿し,空気を新鮮に保つ.
水冷却式スクリューチラーの主な部品は,圧縮機,冷却機,蒸発機,ガス弁です.その中でも,スクリュー圧縮機は,システム全体の核心部分です.冷却剤を圧縮することで温度と圧力を増加させる蒸発器で熱を吸収し,温度を下げ,冷たい水の循環利用を形成する.
水冷却スクリューチラーは,高冷却効率,高冷却容量,安定した動作,低騒音,および容易な保守の特徴を持っています.それは冷却の多くを必要とする場所のために適していますしかし,その設置と使用コストは高く,大きなスペースと電力エネルギーサポートを必要とします.一般的に大規模プロジェクトや商業目的で使用されます.
生産特徴:
水冷式螺旋機は,一般的に使用される冷蔵機器で,以下の特徴を有する.
1高効率と省エネ:水冷式螺旋機は双螺旋圧縮機を採用し,高効率と省エネの特徴を持っています.双螺旋圧縮機は,従来の単螺旋圧縮機よりも冷却効率が高く,エネルギー消費量が低い.
2安定して信頼性がある水で冷却されたスクリューマシンの動作は安定して信頼性があり,長寿命の特徴があります.その構造はシンプルで,保守は便利です.異なるユーザーのニーズを満たすことができます.
3制御可能なエネルギー消費量:水冷式スクリュー機械は,実際の需要に応じてエネルギー消費を制御し,制御システムを通じて精密な制御を実現し,エネルギー節約の目的を達成することができます.
4環境保護と省エネ温室効果が低く,オゾン層を破壊する可能性はゼロです.そして環境保護の要件を満たす.
5幅広い用途:水冷式スクリューマシンは幅広い用途があり,エアコン,冷蔵庫,工業冷蔵庫,その他の分野で広く使用できます.
6低騒音:水冷式スクリューマシンの騒音は低く,騒音に敏感な機会のニーズを満たすことができます.
7高い柔軟性水冷式スクリューマシンの設置と使用は非常に柔軟であり,さまざまな場所と設備の要件に応じてカスタマイズして設置することができます.
簡単に言うと,水冷式スクリューマシンには,高効率と省エネ,安定性と信頼性,制御可能なエネルギー消費の利点があります.環境保護と省エネ幅広い用途,低騒音,そして強い柔軟性.それは異なるユーザーのニーズを満たすことができます.そして非常に実用的な冷却機器です.
作業原理:
水冷式スクリューチラーには主に圧縮,凝縮,膨張,蒸発の4つのプロセスがあります.
1圧縮プロセス:スクロールコンプレッサーの作用下,冷却剤は高温高圧ガスに圧縮され,周囲の熱を吸収します.
2凝縮プロセス:高温高圧の冷却剤が冷却器に入ると 冷たい水や周りの空気と接触すると 熱を放出し 高圧液体へと冷却します
3拡張プロセス:高圧液体冷却剤が蒸発器に入ると 圧力が急落します液体冷却剤は低圧冷却剤へと膨張し,周囲の熱を吸収します.
4蒸発プロセス:低気圧冷却剤は蒸発器に入り 水や空気との接触によって周囲の熱を吸収し 低気温低気圧冷却剤に変容しますそして圧縮プロセスに戻ります.
このようなサイクルプロセスを通して,水冷却スクリューチラーは,冷却,脱湿,空気を新鮮に保つ効果を達成するために冷却する必要がある領域に冷たい水を供給することができます.同時に,水冷却スクリューチラーも一定量の熱を放出します.システムの正常な動作を確保するために,冷却塔または他の熱消散装置で散布する必要がある.
技術パラメータ:
| モデル | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| 冷却容量 | kW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| 電流 | A について | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| 単位重量 | キロ | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| モデル | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| 冷却容量 | kW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| 電流 | A について | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| 単位重量 | キロ | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
応用産業:
冷蔵庫は冷蔵装置の一種です通常は低温冷却水を供給し,真空装置の温度を下げ,真空システムの安定性を維持するために使用されます.下記は,真空装置における冷却装置のいくつかの用途です.
1掃除機:真空冷却器とは,通常半導体,電子部品などの製造プロセスで使用される,物体を迅速に冷却するために使用される装置である.低温の冷却水を提供することができる冷却器は,迅速な冷却を達成するために真空冷却器.
2.真空乾燥炉:真空乾燥炉は真空環境で物体を乾燥するために使用されます.冷却機は,乾燥速度を制御し,乾燥効果を確保するために,乾燥箱の温度を下げる低温冷却水を提供することができます.
3.真空炉:真空炉は真空環境での材料の熱処理に使用されます.冷却器は,真空炉の温度を下げ,加熱速度を制御し,加熱効果を確保するために真空炉の冷却水を提供することができます.
4バキュームポンプ:掃除ポンプは,動作するときに多くの熱を発生し,正常な動作を確保するために時間内に熱を散らす必要があります.ポンプの温度を下げ,ポンプの使用寿命を延長するために冷却水を提供することができます.
これらの応用例は,冷却機が真空装置において重要な役割を果たしていることを示しています.低温の冷却水を供給し,温度を制御し,機器の正常な動作を保証することができます.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
掃除用コーティング産業における冷却機の応用
冷却機は真空塗装業界で重要な用途があります主に低温冷却水を供給するために使用され,真空システムの安定性を維持し,コーティングの温度を制御する下記は,真空コーティング産業におけるいくつかの冷却機の用途です.
1. マグネトロンスプートリングコーティングシステム:マグネトロンスプートリングコーティングシステムは,真空環境でマグネトロンスプートリング技術を使用して材料の表面に薄膜を形成する一般的な真空コーティング機器です.マグネトロンスプッター装置の温度を下げるために低温の冷却水を提供することができますフィルムの成長速度を制御し フィルムの質を保証するために
2熱蒸発コーティングシステム:熱蒸発コーティングシステムも一般的な真空コーティング機器である.材料を加熱することによって,材料は蒸発し,薄膜を形成するために基板の表面に堆積される..低温の冷却水を供給し,熱源の温度を下げ,フィルムの成長速度を制御し,フィルムの品質を確保することができます.
3真空塗装装置の冷却システム:真空塗装装置では,塗装過程で大量の熱が発生し,設備の正常な動作を確保するために,その熱を間に合うように消去する必要があります.冷却機は真空コーティング機器のための冷却水を供給することができます装置の内部温度を低下させ,装置の使用寿命を延長します.
4塗装後処理装置:真空塗装後,消化や焼却などの後処理手順が必要です.冷却機は,低温の冷却水を処理後機器に供給し,温度を制御し,処理後効果を確保することができます..
これらの応用例は,冷却機が真空塗装業界で重要な役割を果たしていることを示しています.低温の冷却水を供給し,温度を制御し,機器の正常な動作と製品の品質を保証することができます.
