詳細情報 |
|||
| 製品名: | 水によって冷却されるねじスリラー | 冷却の温度: | 5℃-35℃ |
|---|---|---|---|
| 圧縮機のタイプ: | スクリューコンプレッサー | 圧縮機のブランド: | ハンベル |
| 冷却容量: | 100～1000kW | 制御システム: | PLC |
| コントローラー: | マイクロプロセッサ制御 | 蒸化器: | 貝および管 |
| コンデンサー: | 貝および管 | 騒音レベル: | ≤75dB （A） |
| 保護: | コンプレッサー過負荷、高圧/低圧、水流量、相順、凍結防止 | 冷却剤: | R22/R407C/R134A/R410A |
| 電圧: | 380V/3N/50Hz | 電源: | 380V/3N/50Hz |
| 保証: | 1年 | ||
| ハイライト: | 冷却用水冷却用冷却機,冷蔵庫 水冷却式冷却機,スクロール式冷却水冷却機 |
||
製品の説明

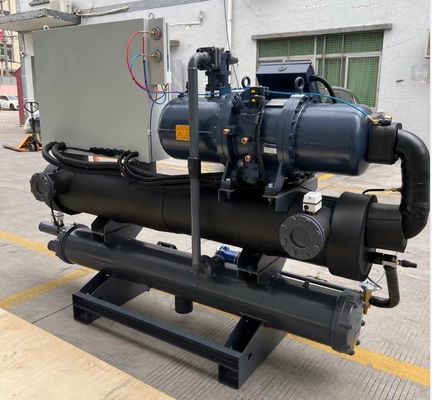

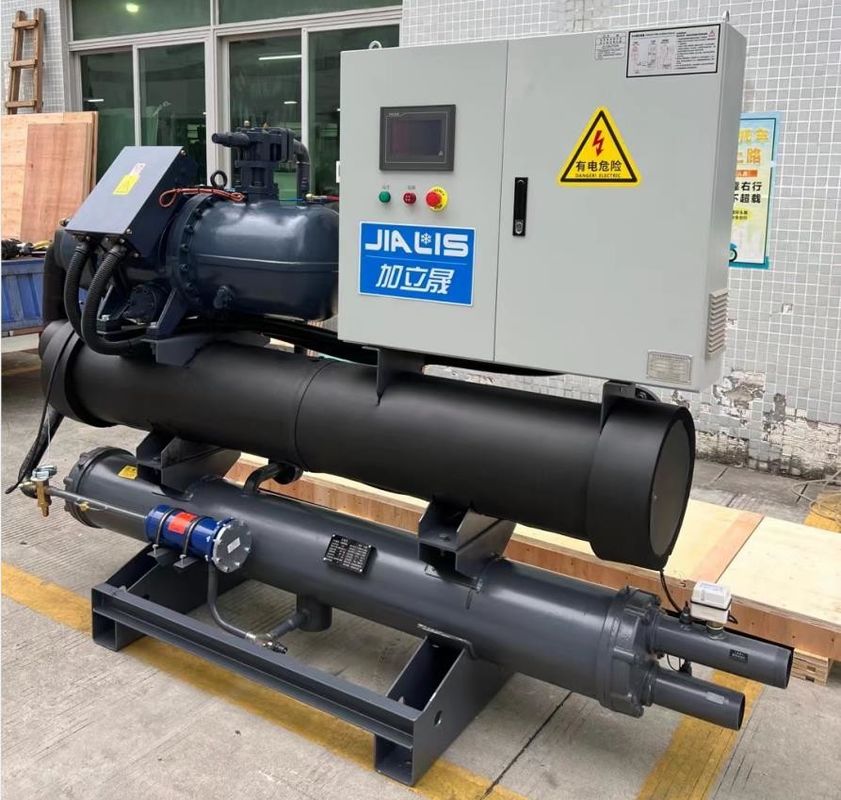

JLSW-40D 水冷式スクリューチラー 冷蔵庫,冷蔵設備,冷凍乾燥設備
製品説明:
水冷却スクリューチラーは,主に工場などの大型建物に冷却とエアコンのサービスを提供するために使用される産業用冷却機器の一種です.商業センター冷却剤を循環させることで水の温度を下げ,冷却効果を達成するために冷却する必要があるエリアに冷たい水を供給します.脱湿し,空気を新鮮に保つ.
水冷却式スクリューチラーの主な部品は,圧縮機,冷却機,蒸発機,ガス弁です.その中でも,スクリュー圧縮機は,システム全体の核心部分です.冷却剤を圧縮することで温度と圧力を増加させる蒸発器で熱を吸収し,温度を下げ,冷たい水の循環利用を形成する.
水冷却スクリューチラーは,高冷却効率,高冷却容量,安定した動作,低騒音,および容易な保守の特徴を持っています.それは冷却の多くを必要とする場所のために適していますしかし,その設置と使用コストは高く,大きなスペースと電力エネルギーサポートを必要とします.一般的に大規模プロジェクトや商業目的で使用されます.
生産特徴:
スクロールコンプレッサーは,他のタイプのコンプレッサーと比較していくつかのユニークな利点とデメリットがあります. 以下は一般的な比較です.
利点:
1高効率の能力:スクロールコンプレッサーはエネルギー変換に優れた性能を持ち,高効率のエネルギー変換能力を持ち,高冷却容量を提供し,エネルギー消費の利点を示しています.
2幅広い作業範囲:スクリップコンプレッサーは,幅広い作業範囲を有し,異なる負荷条件下で安定して動作し,実際のニーズを満たすために冷却容量を自動的に調整することができます.
3低振動と騒音:スクロールコンプレッサーの構造設計により,動作中に振動と騒音は低くなります.他のタイプのコンプレッサーと比較して,作業プロセスは比較的安定しています.機械が周囲の環境への干渉を減らす.
4高い信頼性と耐久性スクロールコンプレッサーは,通常高品質の材料と製造プロセスを使用し,高い信頼性と耐久性があり,長期間にわたって安定して動作し,保守および修理が少なくなります.
デメリット:
1大きさと重さ:他のコンプレッサーと比べると,スクリューコンプレッサーの大きさと重量は大きい.これは設置とスペース要件にいくつかの課題をもたらす可能性があります.
2初期費用が高くスクロールコンプレッサーの初期コストは,その複雑な構造と製造プロセスにより通常高い.しかし,長期的には,高効率の機能により 運用コストを削減できる.
3部分負荷効率:スクロールコンプレッサーの効率は,部分負荷条件では低下する可能性があります.低負荷または変動する負荷条件では,効率を改善するために追加の措置が必要かもしれません.
コンプレッサーの選択には,実際の需要,使用状況など要因が考慮されます.性能要件生産者や専門家と詳細な協議が行われる必要があります.
作業原理:
水冷式スクリューチラーには主に圧縮,凝縮,膨張,蒸発の4つのプロセスがあります.
1圧縮プロセス:スクロールコンプレッサーの作用下,冷却剤は高温高圧ガスに圧縮され,周囲の熱を吸収します.
2凝縮プロセス:高温高圧の冷却剤が冷却器に入ると 冷たい水や周りの空気と接触すると 熱を放出し 高圧液体へと冷却します
3拡張プロセス:高圧液体冷却剤が蒸発器に入ると 圧力が急落します液体冷却剤は低圧冷却剤へと膨張し,周囲の熱を吸収します.
4蒸発プロセス:低気圧冷却剤は蒸発器に入り 水や空気との接触によって周囲の熱を吸収し 低気温低気圧冷却剤に変容しますそして圧縮プロセスに戻ります.
このようなサイクルプロセスを通して,水冷却スクリューチラーは,冷却,脱湿,空気を新鮮に保つ効果を達成するために冷却する必要がある領域に冷たい水を供給することができます.同時に,水冷却スクリューチラーも一定量の熱を放出します.システムの正常な動作を確保するために,冷却塔または他の熱消散装置で散布する必要がある.
技術パラメータ:
| モデル | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| 冷却容量 | kW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| 電流 | A について | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| 単位重量 | キロ | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| モデル | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| 冷却容量 | kW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| 電流 | A について | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| 単位重量 | キロ | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
応用産業:
水冷式螺旋冷却機は,工業および商業分野で広く使用されている冷却機器の一種である.その主な応用シナリオには以下のものがある:
1産業用冷蔵庫:水冷却スクリューチラーは,化学,製薬,食品,飲料などの産業の生産および加工など,産業冷却の分野で使用できます.設備や材料を冷やし冷却する.
2商業用エアコン:水冷式スクリューチラーは,ショッピングモール,オフィスビル,ホテル,映画館などの商業用エアコンで,冷却・暖房サービスを提供するために使用できます.
3医療分野:水冷式スクリューチラーは,病院の手術室,薬物保管室,その他の場所での温度と湿度制御などの医療分野で使用できます.
4製造業:水冷式スクリューチラーは,半導体,電子機器,機械などの製造業で使用できます.製造および加工中に設備と材料を冷却または冷却する.
簡単に言うと,水冷却スクリューチラーは,産業冷蔵,商業用エアコン,医療分野,製造業効率的で信頼性の高い冷却サービスを利用者に提供します
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
スクロールコンプレッサーのエネルギー効率は?
スクロールコンプレッサーは,一般的に高エネルギー効率を有する.以下のいくつかの要因は,スクロールコンプレッサーのエネルギー効率に関連しています.
1効率的な設計スクロールコンプレッサーの設計は,エネルギー変換効率を向上させるために慎重に最適化されています.通常,高効率のスクリューシャフトとガスの囲いシステムが搭載され,エネルギー損失を最小限に抑える.
2幅広い作業範囲:スクリップコンプレッサーは,異なる負荷条件下で高エネルギー効率を維持することができます.幅広い動作範囲があり,最高のエネルギー効率のパフォーマンスを提供するために実際のニーズに応じて動作パラメータを自動的に調整することができます.
3変頻ドライブ:スクロールコンプレッサーは,通常,実際の負荷需要に応じて動作速度を調整できる変動周波数ドライブと組み合わせられます.この変数周波数制御は,効率的にエネルギー消費を減らすことができます特に低負荷や部分負荷で,より高いエネルギー効率を達成するために.
4操作制御:スクロールコンプレッサーは,通常,最高エネルギー効率のパフォーマンスを確保するために,リアルタイムで動作パラメータを監視し調整できる高度な操作制御システムで装備されています.例えば制御アルゴリズムやセンサーによって,負荷のマッチング,圧力制御,エネルギー節約の操作が実現できます.
5メンテナンススクロールコンプレッサーのエネルギー効率を維持するために,定期的な保守と保守が不可欠です.熱交換器,フィルター,冷却システムなどの部品の清掃,制御システムの定期的な検査と校正スクロールコンプレッサーの効率的な動作を保証することができます.
特定のスクリューコンプレッサーのエネルギー効率は,コンプレッサーのモデルと仕様,運用条件,負荷要件スクロールコンプレッサーを選択し使用する際には,実際の必要に応じて評価する必要があります.そして,エネルギー効率の良いパフォーマンスを確保するために,製造者または専門家と協議します..
