詳細情報 |
|||
| 製品名: | 水によって冷却されるねじスリラー | 冷却の温度: | 5℃-35℃ |
|---|---|---|---|
| 圧縮機のタイプ: | スクリューコンプレッサー | 圧縮機のブランド: | ハンベル |
| 冷却容量: | 100～1000kW | 制御システム: | PLC |
| コントローラー: | マイクロプロセッサ制御 | 蒸化器: | 貝および管 |
| コンデンサー: | 貝および管 | 騒音レベル: | ≤75dB （A） |
| 保護: | コンプレッサー過負荷、高圧/低圧、水流量、相順、凍結防止 | 冷却剤: | R22/R407C/R134A/R410A |
| 電圧: | 380V/3N/50Hz | 電源: | 380V/3N/50Hz |
| 保証: | 1年 | ||
| ハイライト: | 食品加工用水冷却機 380V,食品加工用50Hzの水冷却機,PLC食品加工冷却機 |
||
製品の説明

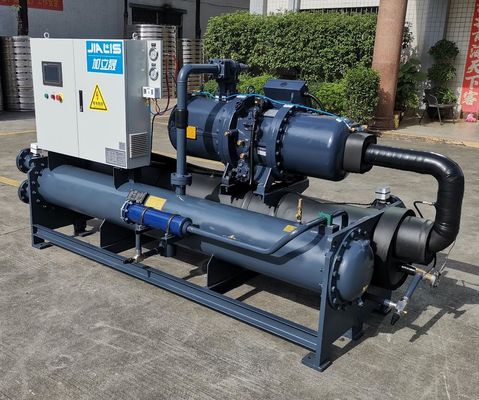

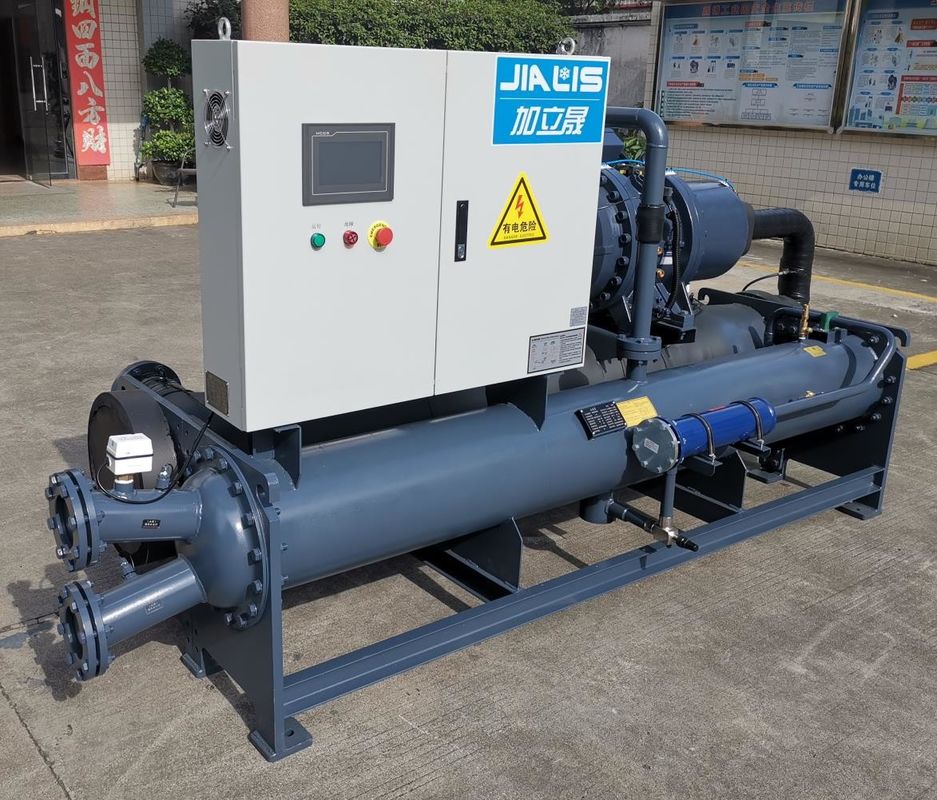

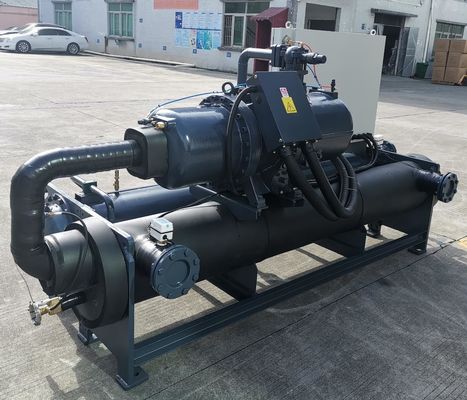

JLSW-110D 水冷式スクリューチラー 食品加工設備,冷蔵庫,飲料生産ライン
製品説明:
水冷却スクリューチラーは,主に工場などの大型建物に冷却とエアコンのサービスを提供するために使用される産業用冷却機器の一種です.商業センター冷却剤を循環させることで水の温度を下げ,冷却効果を達成するために冷却する必要があるエリアに冷たい水を供給します.脱湿し,空気を新鮮に保つ.
水冷却式スクリューチラーの主な部品は,圧縮機,冷却機,蒸発機,ガス弁です.その中でも,スクリュー圧縮機は,システム全体の核心部分です.冷却剤を圧縮することで温度と圧力を増加させる蒸発器で熱を吸収し,温度を下げ,冷たい水の循環利用を形成する.
水冷却スクリューチラーは,高冷却効率,高冷却容量,安定した動作,低騒音,および容易な保守の特徴を持っています.それは冷却の多くを必要とする場所のために適していますしかし,その設置と使用コストは高く,大きなスペースと電力エネルギーサポートを必要とします.一般的に大規模プロジェクトや商業目的で使用されます.
生産特徴:
水冷却式スクリュークリーラーの利点:
1熱消耗効率:水冷却スクリューチラーは,冷却水冷却器を通って冷却水に熱を転送し,冷却水循環システムを通って熱を放出します.水の高固有熱容量により水冷却は通常,より高い熱消耗効率を持ち,より効果的に熱を消すことができます.
2システムの安定性:水冷却システムは空気冷却システムよりも安定しています.水冷却スクリューチラーは水循環システムを通して安定した冷却水温を提供できます.周囲の温度や湿度の変化に敏感でない温度制御による長時間使用に適した水冷却システムです.
3静かな操作水冷却スクリューチラーは,空気冷却チラーよりも一般的に静かです.水冷却システムの散熱部分は屋外にありますので,室内環境への騒音の影響は小さい騒音の要求が高い場所には適しています
作業原理:
水冷式スクリューチラーには主に圧縮,凝縮,膨張,蒸発の4つのプロセスがあります.
1圧縮プロセス:スクロールコンプレッサーの作用下,冷却剤は高温高圧ガスに圧縮され,周囲の熱を吸収します.
2凝縮プロセス:高温高圧の冷却剤が冷却器に入ると 冷たい水や周りの空気と接触すると 熱を放出し 高圧液体へと冷却します
3拡張プロセス:高圧液体冷却剤が蒸発器に入ると 圧力が急落します液体冷却剤は低圧冷却剤へと膨張し,周囲の熱を吸収します.
4蒸発プロセス:低気圧冷却剤は蒸発器に入り 水や空気との接触によって周囲の熱を吸収し 低気温低気圧冷却剤に変容しますそして圧縮プロセスに戻ります.
このようなサイクルプロセスを通して,水冷却スクリューチラーは,冷却,脱湿,空気を新鮮に保つ効果を達成するために冷却する必要がある領域に冷たい水を供給することができます.同時に,水冷却スクリューチラーも一定量の熱を放出します.システムの正常な動作を確保するために,冷却塔または他の熱消散装置で散布する必要がある.
技術パラメータ:
| モデル | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| 冷却容量 | kW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| 電流 | A について | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| 単位重量 | キロ | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| モデル | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| 冷却容量 | kW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| 電流 | A について | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| 単位重量 | キロ | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
応用産業:
水冷式螺旋冷却機は,工業および商業分野で広く使用されている冷却機器の一種である.その主な応用シナリオには以下のものがある:
1産業用冷蔵庫:水冷却スクリューチラーは,化学,製薬,食品,飲料などの産業の生産および加工など,産業冷却の分野で使用できます.設備や材料を冷やし冷却する.
2商業用エアコン:水冷式スクリューチラーは,ショッピングモール,オフィスビル,ホテル,映画館などの商業用エアコンで,冷却・暖房サービスを提供するために使用できます.
3医療分野:水冷式スクリューチラーは,病院の手術室,薬物保管室,その他の場所での温度と湿度制御などの医療分野で使用できます.
4製造業:水冷式スクリューチラーは,半導体,電子機器,機械などの製造業で使用できます.製造および加工中に設備と材料を冷却または冷却する.
簡単に言うと,水冷却スクリューチラーは,産業冷蔵,商業用エアコン,医療分野,製造業効率的で信頼性の高い冷却サービスを利用者に提供します
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
水冷却スクリュー冷却機と空気冷却機の寿命の違いは?
水冷却スクリュー冷却機と空気冷却機の寿命は,製造品質,保守,運用環境,使用など多くの要因に依存します.水冷蔵スクリュー冷却機は,通常の使用と適切なメンテナンスで空気冷却機よりも長持ちします.水冷却システムには,設備の負荷と損失を減らすことができるよりよい熱消耗効率と安定性などのいくつかの利点があるからです.
下記は,水冷式スクリュー冷却機と空気冷却機との間の寿命の違いです.
1ラジエーター:水冷式スクリューチラーのラジエーターは,通常,螺旋プレートやパイプ構造を採用します.水の高固有熱容量と熱伝達効率により,熱をより効果的に散らすことができる. 空気冷却式冷却機のラジエータは,ラジエータ表面の空気の冷却効果に依存する.水冷却方法のより高い熱消耗効率により,水冷式スクリューチラーにおけるラジエータの寿命は比較的長くなる可能性があります..
2清掃と保全水冷却式スクリューチラーでは,スケールや腐食の問題を防ぐために,冷却水循環システムの定期的な検査と保守が必要です.水 の 品質 が 十分 で ない こと や 適切な 整備 が 行なわ れ ない こと は,散熱 器 や その他の 部品 に 損傷 を もたらす こと が あり ますそれに対して,空気冷却式冷却機は,空気フィルターとラジエーターの表面を定期的に清掃するだけで,保守が比較的簡単です.
3環境要因:水冷却スクリューチラーには環境への要求が高く,安定した水源と排水システムが必要です.水質が悪い場合や 水循環システムに問題がある場合空気冷却式冷却機は環境要求が低く,様々な環境条件に適しています.しかし,温度や湿度などの要因の影響を受けることがあります.
水で冷却された螺旋冷却機か 空気冷却機か,正しい設置は,定期的な保守と適切な使用は,機器の寿命の延長に不可欠な要素です定期的なメンテナンスと使用条件への注意は,冷却機の適切な動作と長寿を保証するのに役立ちます.
