詳細情報 |
|||
| 製品名: | 水によって冷却されるねじスリラー | 冷却の温度: | 5℃-35℃ |
|---|---|---|---|
| 圧縮機のタイプ: | スクリューコンプレッサー | 圧縮機のブランド: | ハンベル |
| 冷却容量: | 100～1000kW | 制御システム: | PLC |
| コントローラー: | マイクロプロセッサ制御 | 蒸化器: | 貝および管 |
| コンデンサー: | 貝および管 | 騒音レベル: | ≤75dB （A） |
| 保護: | コンプレッサー過負荷、高圧/低圧、水流量、相順、凍結防止 | 冷却剤: | R22/R407C/R134A/R410A |
| 電圧: | 380V/3N/50Hz | 電源: | 380V/3N/50Hz |
| 保証: | 1年 | ||
| ハイライト: | 水によって冷却されるねじスリラー,PLC水によって冷却されるねじスリラー,マイクロプロセッサー冷却冷却機 |
||
製品の説明

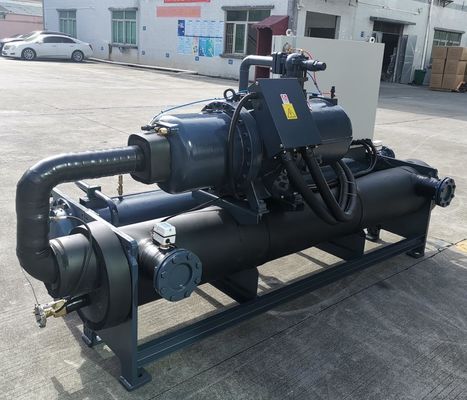

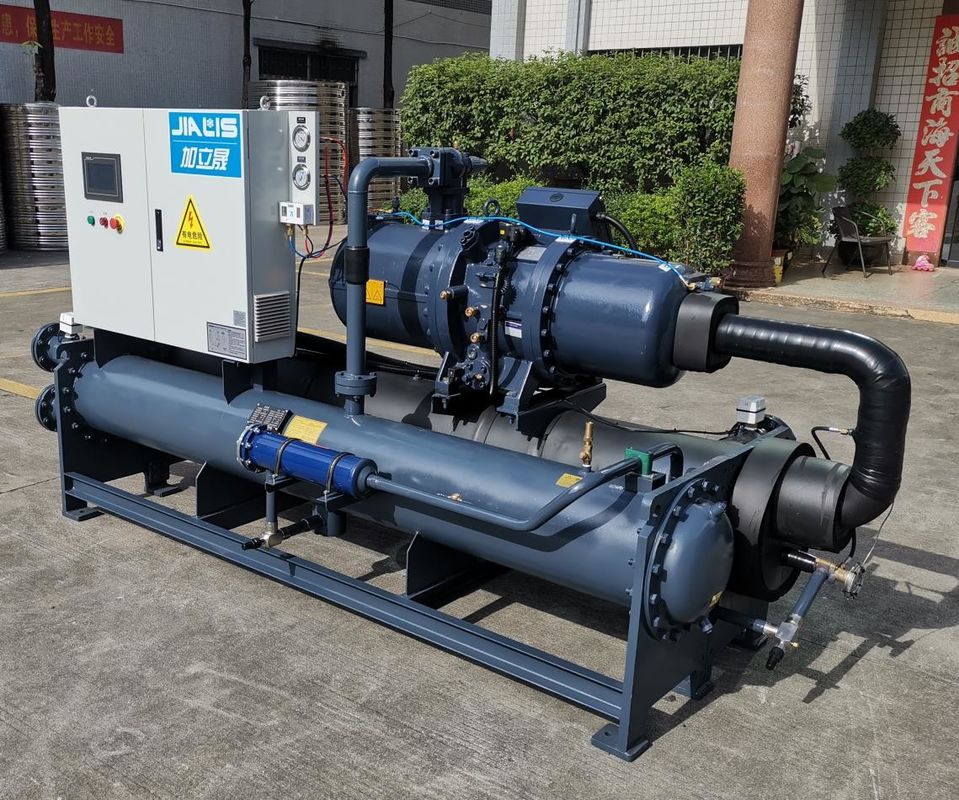

JLSW-115D 水冷式スクリューチラー 効率性,信頼性,耐久性,スムーズな出力
製品説明:
水冷式スクリューチラーは,スクリューコンプレッサと水冷式散熱技術を組み合わせた一般的な冷却機器です.主にスクリューコンプレッサ,コンデンサ,蒸発機冷却水循環システムと制御システム
下記は,水冷却スクリューチラーの一般的な説明です.
1スクロールコンプレッサー:水冷式スクリューチラーでは,スクリューコンプレッサーが主な圧縮装置として使用されます.圧力と温度を増加させるため,スクリューコンプレッサーは,相互にmeshingスクリューローター2つを通して冷却剤を圧縮スクロールコンプレッサーは高効率で信頼性があり,安定した冷却を可能にします.
2コンデンサ:コンデンサは,水冷却スクリューチラー内の散熱器の一部であり,圧縮機によって圧縮された高温高圧冷却剤を熱を放出し冷却するために使用されます.コンデンサーは通常,パイプとフィン構造を採用循環水流によって冷却剤が散布され冷却されます.
3蒸発器:蒸発器は,冷却装置またはシステムによって発生する熱を吸収するために使用される水冷却スクリューチラー冷却部品です.蒸発器では,液体からガスへと変化する熱を吸収し,それを運び去り,冷却される装置やシステムの温度を低下させる.
4冷却水循環システム:水冷却スクリューチラーは,冷却水循環システムを通して冷却効果を維持します.循環水ポンプは冷却水をコンデンサから抽出します.そして蒸発器を通過して熱を吸収する熱を散らして循環をします 熱を散らして循環をします
5制御システム:水冷式スクリューチラーには,通常,冷却プロセスを監視し,制御するための高度な制御システムが装備されています.制御システムは,温度制御,圧力制御,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システムなどがあります.流量制御および冷却機の安定した動作と効率的なパフォーマンスを確保するための他の機能.
水冷却スクリューチラーには,正常な動作を確保するために安定した水供給と排水システムが必要であることに注意してください.さらに,特定のアプリケーション要件に応じて,水冷式螺旋冷却機にも追加機能が搭載できます複数のユニットの共同運用,エネルギー効率の最適化など
生産特徴:
水冷却式スクリュークリーラーの利点:
1熱消耗効率:水冷却スクリューチラーは,冷却水冷却器を通って冷却水に熱を転送し,冷却水循環システムを通って熱を放出します.水の高固有熱容量により水冷却は通常,より高い熱消耗効率を持ち,より効果的に熱を消すことができます.
2システムの安定性:水冷却システムは空気冷却システムよりも安定しています.水冷却スクリューチラーは水循環システムを通して安定した冷却水温を提供できます.周囲の温度や湿度の変化に敏感でない温度制御による長時間使用に適した水冷却システムです.
3静かな操作水冷却スクリューチラーは,空気冷却チラーよりも一般的に静かです.水冷却システムの散熱部分は屋外にありますので,室内環境への騒音の影響は小さい騒音の要求が高い場所には適しています
作業原理:
水冷式スクリューチラーには主に圧縮,凝縮,膨張,蒸発の4つのプロセスがあります.
1圧縮プロセス:スクロールコンプレッサーの作用下,冷却剤は高温高圧ガスに圧縮され,周囲の熱を吸収します.
2凝縮プロセス:高温高圧の冷却剤が冷却器に入ると 冷たい水や周りの空気と接触すると 熱を放出し 高圧液体へと冷却します
3拡張プロセス:高圧液体冷却剤が蒸発器に入ると 圧力が急落します液体冷却剤は低圧冷却剤へと膨張し,周囲の熱を吸収します.
4蒸発プロセス:低気圧冷却剤は蒸発器に入り 水や空気との接触によって周囲の熱を吸収し 低気温低気圧冷却剤に変容しますそして圧縮プロセスに戻ります.
このようなサイクルプロセスを通して,水冷却スクリューチラーは,冷却,脱湿,空気を新鮮に保つ効果を達成するために冷却する必要がある領域に冷たい水を供給することができます.同時に,水冷却スクリューチラーも一定量の熱を放出します.システムの正常な動作を確保するために,冷却塔または他の熱消散装置で散布する必要がある.
技術パラメータ:
| モデル | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| 冷却容量 | kW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| 電流 | A について | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| 単位重量 | キロ | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| モデル | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| 冷却容量 | kW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| 電流 | A について | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| 単位重量 | キロ | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
応用産業:
水冷式螺旋冷却機は,工業および商業分野で広く使用されている冷却機器の一種である.その主な応用シナリオには以下のものがある:
1産業用冷蔵庫:水冷却スクリューチラーは,化学,製薬,食品,飲料などの産業の生産および加工など,産業冷却の分野で使用できます.設備や材料を冷やし冷却する.
2商業用エアコン:水冷式スクリューチラーは,ショッピングモール,オフィスビル,ホテル,映画館などの商業用エアコンで,冷却・暖房サービスを提供するために使用できます.
3医療分野:水冷式スクリューチラーは,病院の手術室,薬物保管室,その他の場所での温度と湿度制御などの医療分野で使用できます.
4製造業:水冷式スクリューチラーは,半導体,電子機器,機械などの製造業で使用できます.製造および加工中に設備と材料を冷却または冷却する.
簡単に言うと,水冷却スクリューチラーは,産業冷蔵,商業用エアコン,医療分野,製造業効率的で信頼性の高い冷却サービスを利用者に提供します
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
水冷式スクリューチラーを遠隔から監視し制御するには どんなネットワーク接続が必要ですか?
水冷却 スクリップ チラー の 遠隔 監視 と 制御 に は,通常,信頼 できる ネットワーク 接続 が 必要 です.以下 に は,一般的な ネットワーク 接続 方法 が 挙げ られ て い ます.
1イーサネット接続:水冷式スクリューチラーは,Ethernetインターフェイスを通じてローカルエリアネットワークやインターネットに接続できます.この接続方法は,オフィス環境や産業制御システムでしばしば使用されます.高いデータ転送速度と安定性があります
2無線LAN (Wi-Fi) 接続:一部の冷却機はWi-Fi接続をサポートし,ワイヤレスLANアクセスポイント (ルーターなど) を通してネットワークに接続する.Wi-Fi接続は,移動性が必要な環境やワイヤリングが難しい環境でより柔軟性を提供します.
3無線通信モジュール:水冷式スクリューチラーの中には,GSM,GPRS,または3G/4Gモジュールなどの専用ワイヤレス通信モジュールが装備されています.ワイヤレスネットワークを通じてリモートモニタリングシステムに接続できるこの接続方法は,遠隔地や遠隔地,または安定したネットワーク接続のない場所に適しています.
4専用ネットワーク接続:特定の場合,仮想プライベートネットワーク (VPN) や専用ラインなどの専用ネットワーク接続が安全性と安定性を確保するために使用されることがあります.この接続方法は,通常,高いネットワークセキュリティ要件のある環境で使用されます.産業用制御システムや敏感なデータセンターなど
ネットワーク接続方法の種類に関係なく,リモートモニタリングと制御機能は通常,対応するネットワークプロトコルとソフトウェアをサポートする必要があります.リアルタイムモニタリングなどの機能を提供できます遠隔操作とアラーム通知により,利用者は水冷式スクリューチラーの動作状態とパラメータを遠隔監視および制御できます.遠隔モニタリングと制御機能の設定時ネットワーク接続の信頼性と安全性を確保するために,実際のニーズとネットワーク条件に基づいて適切なネットワーク接続方法を選択する必要があります.
