詳細情報 |
|||
| 製品名: | 水によって冷却されるねじスリラー | 冷却の温度: | 5℃-35℃ |
|---|---|---|---|
| 圧縮機のタイプ: | スクリューコンプレッサー | 圧縮機のブランド: | ハンベル |
| 冷却容量: | 100～1000kW | 制御システム: | PLC |
| コントローラー: | マイクロプロセッサ制御 | 蒸化器: | 貝および管 |
| コンデンサー: | 貝および管 | 騒音レベル: | ≤75dB （A） |
| 保護: | コンプレッサー過負荷、高圧/低圧、水流量、相順、凍結防止 | 冷却剤: | R22/R407C/R134A/R410A |
| 電圧: | 380V/3N/50Hz | 電源: | 380V/3N/50Hz |
| 保証: | 1年 | ||
| ハイライト: | 工業用水冷却スクリューチラー,ホットプレス水冷却スクリューチラー,バキュームオーブン 水冷却工業冷却機 |
||
製品の説明

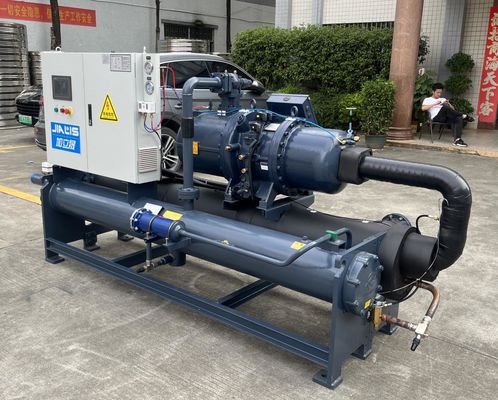

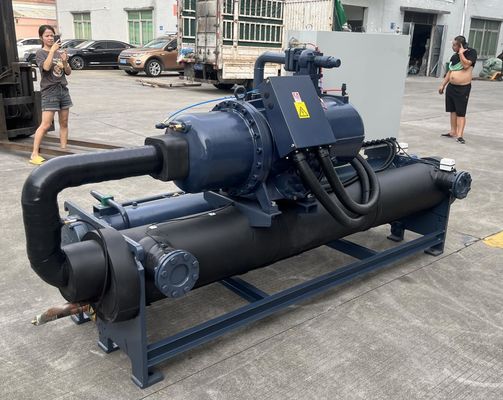

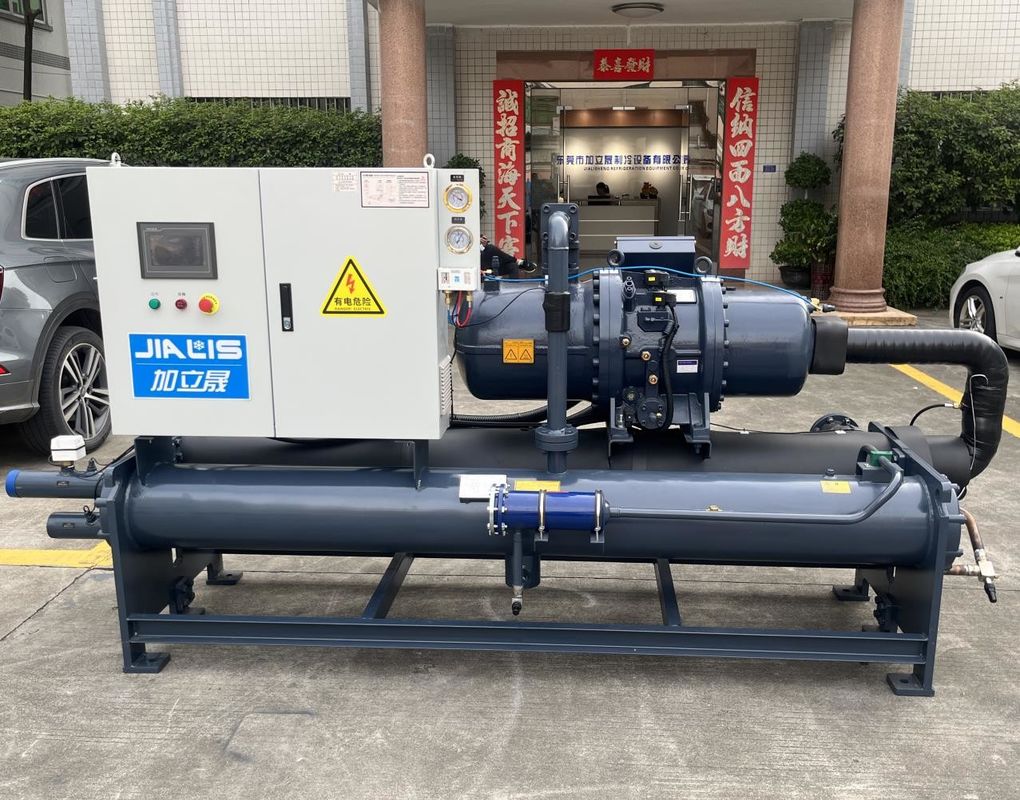

JLSW-105D 水冷式スクリューチラー電極コーティングマシン,ホットプレス,真空炉,バッテリーパッケージング機器
製品説明:
水冷式スクリューチラーは,スクリューコンプレッサと水冷式散熱技術を組み合わせた一般的な冷却機器です.主にスクリューコンプレッサ,コンデンサ,蒸発機冷却水循環システムと制御システム
下記は,水冷却スクリューチラーの一般的な説明です.
1スクロールコンプレッサー:水冷式スクリューチラーでは,スクリューコンプレッサーが主な圧縮装置として使用されます.圧力と温度を増加させるため,スクリューコンプレッサーは,相互にmeshingスクリューローター2つを通して冷却剤を圧縮スクロールコンプレッサーは高効率で信頼性があり,安定した冷却を可能にします.
2コンデンサ:コンデンサは,水冷却スクリューチラー内の散熱器の一部であり,圧縮機によって圧縮された高温高圧冷却剤を熱を放出し冷却するために使用されます.コンデンサーは通常,パイプとフィン構造を採用循環水流によって冷却剤が散布され冷却されます.
3蒸発器:蒸発器は,冷却装置またはシステムによって発生する熱を吸収するために使用される水冷却スクリューチラー冷却部品です.蒸発器では,液体からガスへと変化する熱を吸収し,それを運び去り,冷却される装置やシステムの温度を低下させる.
4冷却水循環システム:水冷却スクリューチラーは,冷却水循環システムを通して冷却効果を維持します.循環水ポンプは冷却水をコンデンサから抽出します.そして蒸発器を通過して熱を吸収する熱を散らして循環をします 熱を散らして循環をします
5制御システム:水冷式スクリューチラーには,通常,冷却プロセスを監視し,制御するための高度な制御システムが装備されています.制御システムは,温度制御,圧力制御,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システム,冷却システムなどがあります.流量制御および冷却機の安定した動作と効率的なパフォーマンスを確保するための他の機能.
水冷却スクリューチラーには,正常な動作を確保するために安定した水供給と排水システムが必要であることに注意してください.さらに,特定のアプリケーション要件に応じて,水冷式螺旋冷却機にも追加機能が搭載できます複数のユニットの共同運用,エネルギー効率の最適化など
生産特徴:
水冷却式スクリュークリーラーの利点:
1熱消耗効率:水冷却スクリューチラーは,冷却水冷却器を通って冷却水に熱を転送し,冷却水循環システムを通って熱を放出します.水の高固有熱容量により水冷却は通常,より高い熱消耗効率を持ち,より効果的に熱を消すことができます.
2システムの安定性:水冷却システムは空気冷却システムよりも安定しています.水冷却スクリューチラーは水循環システムを通して安定した冷却水温を提供できます.周囲の温度や湿度の変化に敏感でない温度制御による長時間使用に適した水冷却システムです.
3静かな操作水冷却スクリューチラーは,空気冷却チラーよりも一般的に静かです.水冷却システムの散熱部分は屋外にありますので,室内環境への騒音の影響は小さい騒音の要求が高い場所には適しています
作業原理:
水冷式スクリューチラーには主に圧縮,凝縮,膨張,蒸発の4つのプロセスがあります.
1圧縮プロセス:スクロールコンプレッサーの作用下,冷却剤は高温高圧ガスに圧縮され,周囲の熱を吸収します.
2凝縮プロセス:高温高圧の冷却剤が冷却器に入ると 冷たい水や周りの空気と接触すると 熱を放出し 高圧液体へと冷却します
3拡張プロセス:高圧液体冷却剤が蒸発器に入ると 圧力が急落します液体冷却剤は低圧冷却剤へと膨張し,周囲の熱を吸収します.
4蒸発プロセス:低気圧冷却剤は蒸発器に入り 水や空気との接触によって周囲の熱を吸収し 低気温低気圧冷却剤に変容しますそして圧縮プロセスに戻ります.
このようなサイクルプロセスを通して,水冷却スクリューチラーは,冷却,脱湿,空気を新鮮に保つ効果を達成するために冷却する必要がある領域に冷たい水を供給することができます.同時に,水冷却スクリューチラーも一定量の熱を放出します.システムの正常な動作を確保するために,冷却塔または他の熱消散装置で散布する必要がある.
技術パラメータ:
| モデル | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| 冷却容量 | kW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| 電流 | A について | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| 単位重量 | キロ | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| モデル | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| 冷却容量 | kW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| 電流 | A について | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| 単位重量 | キロ | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
応用産業:
バッテリー製造過程で,冷却機は,次の機器と作業部件を冷却するために使用できます.
1電極塗装機械:電極コーティングマシンは,電池の電極シートに電極材料をコーティングするために使用されます.このプロセスでは,コーティングマシンは熱を発生します.コーティングプロセスの安定性と電極シートの質を維持するために冷却を必要とする電極塗装機械のローラーと塗装頭部を冷却するために冷却器を使用することができ,適切な範囲内で温度が制御されることを保証します.
2ホットプレス:ホットプレスは,電極シート,分離器,電流コレクターおよび他の部品を熱圧して電池シートを形成するために使用されます. ホットプレスプロセス中に,電流は電池の電流を圧縮します.高温と高圧のため熱が大量に発生します The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. 真空炉:バッテリー製造では,乾燥とシンタリングなどのバクウム環境で処理する必要がある.真空炉は,これらのプロセス中に熱を発生し,真空炉内の安定した温度を維持するために冷却を必要とするプロセスの安定性と製品の品質を確保するために,冷却器は真空炉の冷却システムを冷却するために使用できます.
4バッテリーの包装装置:バッテリー製造の最終段階では,金属用ケースやプラスチック用ケースなどにバッテリーを包装する必要があります.梱包プロセスの安定性と製品の品質を確保するために,いくつかの機器は熱を発生し,冷却する必要があります.冷却機は,包装機器を冷却し,適切な範囲内で温度を維持するために使用できます.
この装置と作業部品は,バッテリー製造過程で熱を生成する.プロセスの安定性と製品の質を維持するために,冷却装置で冷却する必要があります.電池製造業界では冷却機が重要な役割を果たしています
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
電池の充電・放電サイクル試験中に 試験環境の温度が安定することを冷却装置はどのように保証するのですか?
バッテリー充電・放電サイクル試験において,冷却機は,試験環境の温度安定性を次の方法で確保することができる.
1冷却試験装置:充電・放電サイクル試験は,通常,試験ベンチ,試験スロットなどの試験機器の使用を伴う.試験装置の冷却システムを冷却することで,冷却装置は試験装置の温度を制御することができる.冷却試験装置は,機器の過熱を防止し,試験結果の精度に影響を与えます.
2バッテリーサンプルを冷却する充電・放電サイクル試験中に,バッテリーサンプルが熱を発生させ,冷却装置はバッテリーサンプルを冷却することで温度を制御することができる. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3温度制御システム:冷却機には通常,冷却液や冷たい水の温度を正確に制御できる温度制御装置が装備されています.適切な温度設定と制御パラメータを設定することで試験環境の温度を試験要件とサンプル特性に従って安定して維持できる
4温度センサーとフィードバック制御:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signal試験環境の温度を事前に定められた範囲内に安定させることができる.
上記の方法により,冷却機は安定した冷却効果を保ち,バッテリー充電・放電サイクル試験中に試験環境の温度が安定することを保証することができる.これは,電池性能評価と寿命予測のための信頼性の高いデータを提供しながら,試験結果の正確性と繰り返し性を保証します..
