詳細情報 |
|||
| 製品名: | 水によって冷却されるねじスリラー | 圧縮機のタイプ: | スクリューコンプレッサー/ハンベル |
|---|---|---|---|
| 蒸化器: | 貝および管 | コンデンサー: | 貝および管 |
| 制御システム: | PLC | コントローラー: | マイクロプロセッサ |
| 冷却容量: | 100～1000kW | 騒音レベル: | ≤65dB （A） |
| 冷却剤: | R22/R407C/R134A | 電圧: | 380V/3N/50Hz |
| 保証: | 1年 | ||
| ハイライト: | 水冷却スクリューチラー 50Hz,水冷却スクリューチラー 380V,スクロール式水冷却機 |
||
製品の説明

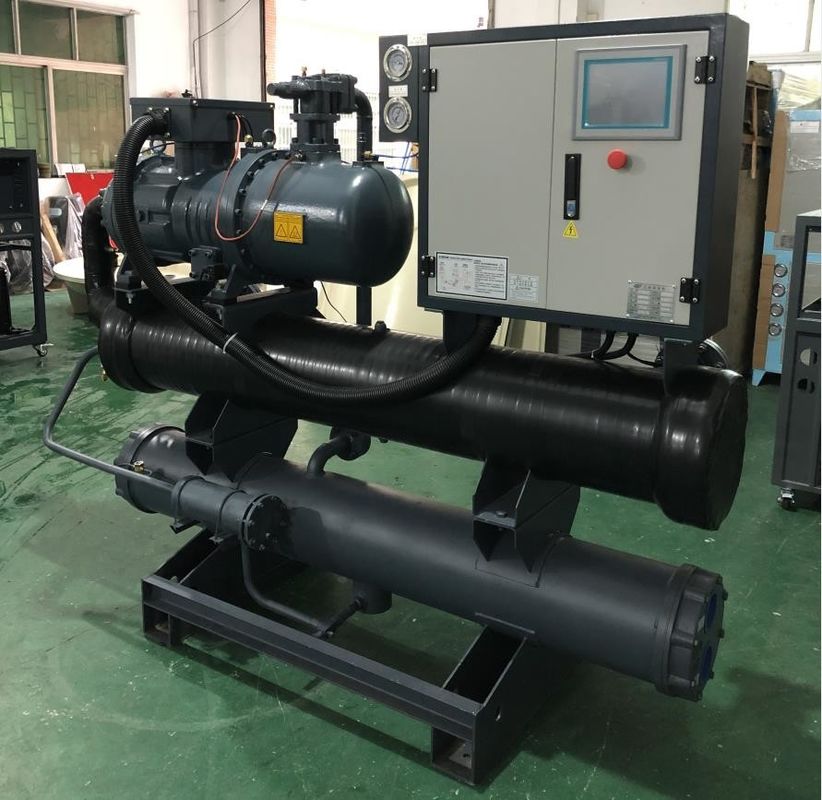

JLSW-30D 水冷式螺旋冷却機 液体食品機械,詰め機械,詰め物およびパレット化
製品説明:
食品補給機械の冷却機は,食品補給機械の冷却水を供給するために食品産業で特に使用される補給機器である.一般的な充填機械冷却機の原理に似ている.食品安全と衛生基準の遵守を保証するために,設計と材料の選択に特別な要件がある可能性があります.
生産特徴:
以下 の 特徴 と 考慮 の ある 点 が 挙げ られ ます.
1材料の選択食品補給機械の冷却機は,通常,不oxidable steelまたは食品グレードの基準を満たす他の材料で作られ,機器が良好な耐腐蝕性および食品安全性を確保します.
2衛生要件:食品産業には 設備に対する非常に厳しい衛生基準があります食品補給機械の冷却機は,通常,清潔で消毒が容易な設計で,無菌で臭いのない冷却水供給を保証します..
3温度制御:食品の詰め込み過程では,特定の温度で詰め込む必要があります.食品補給機械の冷却機は,異なる食品の要求を満たすために,正確な温度制御機能が必要かもしれません..
4安全性食品補給機械の冷却機は,冷却水が食品に接触し,電気漏れを防ぐための安全設計を含む安全性を念頭に置いて設計されるべきです.
5自動化と制御システム食品補給機械の冷却装置は,高度な自動化・制御システムで温度を監視・制御することができる.設備の安定した動作と効率的な充填を確保するための冷却水の流量および他のパラメータ.
特定の食品詰め機械の冷却機モデルと製造者の要求に従って操作および設置する必要があります.使用する前に,機器の操作説明書を詳細に読むことが推奨されます.食品の安全と衛生に関する基準を遵守し,機器の安全操作と食品品質の保証を保証します.正確なガイドラインを得るためには,関連する専門家や機器メーカーに相談するのが最善です..
作業原理:
水冷式スクリューチラーには主に圧縮,凝縮,膨張,蒸発の4つのプロセスがあります.
1.圧縮プロセス:スクロールコンプレッサーの作用下,冷却剤は高温高圧ガスに圧縮され,周囲の熱を吸収します.
2高温高圧冷却剤が冷却器に入り,冷たい水や周囲の空気と接触することで熱を放出し,高圧液体に冷却する..
3.拡張プロセス:高圧液体冷却剤が蒸発器に入ると 圧力が急落します液体冷却剤は低圧冷却剤へと膨張し,周囲の熱を吸収します.
4.蒸発プロセス:低気圧冷却剤は蒸発器に入り 水や空気との接触によって周囲の熱を吸収し 低気温低気圧冷却剤に変容しますそして圧縮プロセスに戻ります.
このようなサイクルプロセスを通して,水冷却スクリューチラーは,冷却,脱湿,空気を新鮮に保つ効果を達成するために冷却する必要がある領域に冷たい水を供給することができます.同時に,水冷却スクリューチラーも一定量の熱を放出します.システムの正常な動作を確保するために,冷却塔または他の熱消散装置で散布する必要がある.
技術パラメータ:
| モデル | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| 冷却容量 | kW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| 電流 | A について | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| 直径 | インチ | G2.5 インチ | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| 単位重量 | キロ | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| モデル | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| 冷却容量 | kW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| 温度範囲 | 5°C~35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 3N-380V/415 50HZ/60HZ | |||||||||
| 圧縮機 | タイプ | 半密閉螺栓 | ||||||||
| パワー | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| 電流 | A について | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| 冷却剤 | タイプ | R22/R407c | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| 蒸発器 | 殻とチューブ | |||||||||
| 流量 | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 圧縮機 | タイプ | 殻とチューブ | ||||||||
| 流量 | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| 直径 | インチ | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| 単位重量 | キロ | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
応用産業:
薬剤,化学,食品,油脂,コーティング,電圧塗装,冷蔵庫,プラスチック,化学繊維,商業コンクリート,レーザー,浄化ワークショップ,機械加工業及びその他の産業効率と製品の品質を大幅に向上させる. JIALIS冷却機は操作が簡単です.設計上は合理的で 品質上は優れている現代の産業用冷蔵庫に最適です
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
食品補給機械の冷却装置の清掃と消毒方法は?
食品補給機械の冷却機の清掃と消毒は,機器の衛生と食品の安全を確保するために非常に重要です.以下は,一般的な清掃と消毒方法です:
1清掃手順:
- 電気を切断し,冷却器の電源を切断する
- 洗剤と温かい水で洗剤を用意します
- 柔らかい布やブラシを使って,冷水機械冷却機の内側と外側の表面に 清掃溶液を均等に撒きます.
- タンク,ポンプ,パイプ,フィルターなどを含む,機械冷却機の目に見えるおよび隠れたすべての領域をきれいにしてください.
- 冷却システムのスムーズな動作を確保するために,コンデンサーと蒸発器の清掃に注意してください.
- 清潔な水で冷たい水メカニカルクリーラーの内側と外側を洗浄し,クリーニングエージェントが完全に除去されることを確認します.
- 冷たい水で冷却する機械冷却機の表面を拭いて乾燥するようにしてください.
2消毒手順:
- 適切な消毒剤の溶液を用意し,食品用消毒剤や漂白剤を使用することができます.
- 消毒剤溶液を冷水機械冷却器の内側と外側に均等に分布する.
- 消毒剤がすべての表面に適切に接触し,指定された時間のために消毒するようにしてください.
- 消毒剤が完全に除去されるように冷たい水で機械冷却機の内側と外側を清潔な水で徹底的に洗浄します.
- 冷たい水で冷却する機械冷却機の表面を拭いて乾燥するようにしてください.
洗浄および消毒の特定の方法は,異なる機器とガイドラインによって異なります.機器メーカーが提供する清掃と消毒ガイドラインを遵守し,厳格な食品安全基準を遵守することが重要です.また,食品安全クリーナーや消毒剤を適切な濃度と手順で使用することを確認してください.精密 な 清掃 や 消毒 指示 に つい て,専門 家 や 機器 の 製造 者 に 相談 する こと が 最善 です必要な場合
