詳細情報 |
|||
| 製品名: | 空冷チラー | 圧縮機のタイプ: | スクロール |
|---|---|---|---|
| 蒸化器: | 水漕のコイル/貝および管 | コンデンサー: | Finned |
| コントローラー: | マイクロプロセッサ | コンデンサー ファン: | 軸 |
| 騒音レベル: | 50-65dB （A） | 保証: | 12ヶ月 |
| ハイライト: | スクロール 空気冷却水冷却機,空気冷却水冷却機 小型,マイクロプロセッサ 小型の工業用水冷却機 |
||
製品の説明

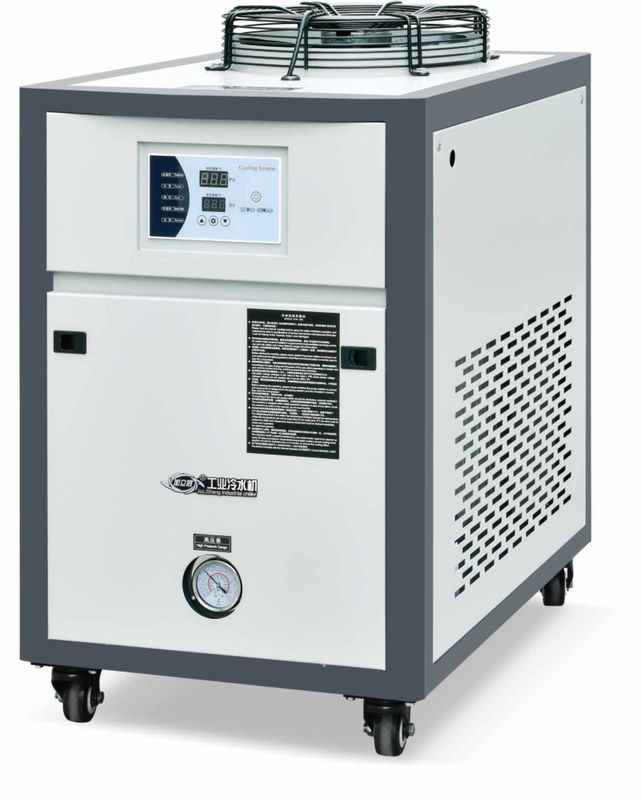

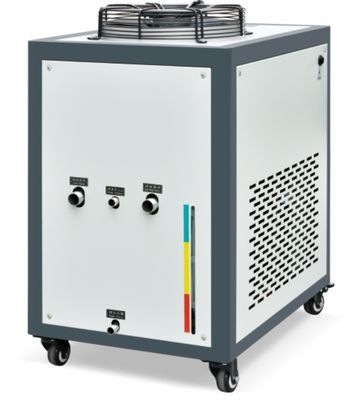

JLSF-2HP 空気冷却式水冷蔵庫 小型水冷蔵庫 注射型 模造型 模造型
製品説明:
小型冷却機は,冷却に使用される装置で,通常は中小規模な商業用または工業用アプリケーションで使用される.風扇を使用して冷却機を通過する環境空気を吹く.冷却器から熱を消し,冷却液を循環させる温度を下げます
小型の冷却機には,圧縮機,冷却機,膨張弁,蒸発機などがあります.圧縮機は冷却剤を高圧ガスに圧縮します.そしてコンデンサーに送られます冷却剤は低圧液体になり,膨張弁に入ります.低圧で冷却剤が蒸発する蒸発器内の水や他の液体を冷却する熱を吸収します
小型の冷却機は,ポンプや冷却塔,水道管道を必要としないため,水冷却機よりも安装と保守が簡単です.しかし,熱を散らすのに十分なスペースが必要だからです.
作業原理:
小型の冷却機は,冷却サイクルシステムと同じ原理で,その主要構成要素は,圧縮機,冷却機,膨張弁,そして蒸発器.
1圧縮機:圧縮機は冷却機のコアコンポーネントであり,その機能は冷却剤を高圧ガスに圧縮することです.高圧ガスでは圧縮中に熱を発生します.コンデンサから放出する必要がある.
2コンデンサ:コンデンサは冷却剤から熱を散らすために使用される部品です 高圧ガスがコンデンサを通過すると 周囲の空気は扇風機で吹かれます冷却剤の温度を下げて熱を放出するこの方法で高圧ガスから低圧液体へと冷却剤が変化します
3拡張バルブ:膨張弁は,冷却剤の流れを制御する小さなスローティング装置です.冷却剤が膨張弁を通過すると,バルブの収縮により冷却剤の圧力と温度が低下します.低圧液体になるように
4蒸発器:蒸発機は,水や他の液体を冷却するために使用される部品です.冷却剤が蒸発機に入ると,蒸発機からの熱を吸収します.蒸発器内の水や他の液体の温度を低下させる冷却剤は再び高圧ガスになり 新しい冷却サイクルが始まります
冷却サイクル全体において 扇風機は非常に重要な役割を果たします 周囲の空気を冷却機を通し 熱を排出します循環の中で冷却剤を継続的に冷却し圧縮できるように装置の熱吸収効果です 熱吸収効果は,冷却剤が蒸発することを保証します.
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
薬剤,化学,食品,油脂,コーティング,電圧塗装,冷蔵庫,プラスチック,化学繊維,商業コンクリート,レーザー,浄化ワークショップ,機械加工業及びその他の産業効率と製品の品質を大幅に向上させる. JIALIS冷却機は操作が簡単です.設計上は合理的で 品質上は優れている現代の産業用冷蔵庫に最適です
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
