詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-35℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| ポンプ: | 遠心/垂直 | 保証: | 12ヶ月 |
| ハイライト: | JLSF-50HP 空気冷却式水冷却機,エクストルーダー式 空気冷却水冷却機,グラナレーター 工業用水冷却機 |
||
製品の説明

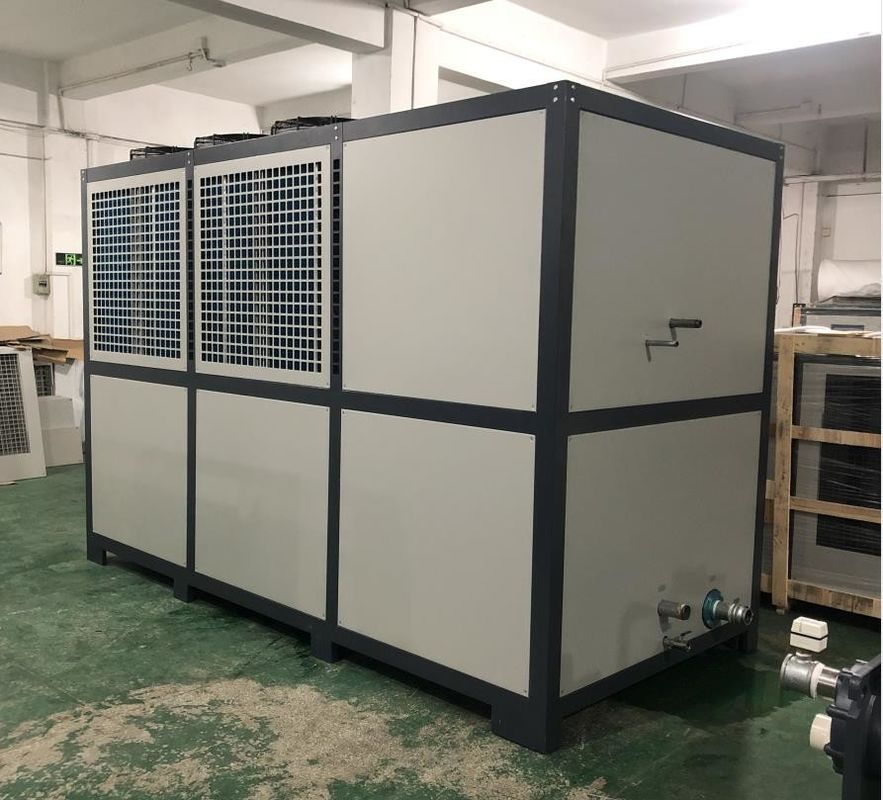

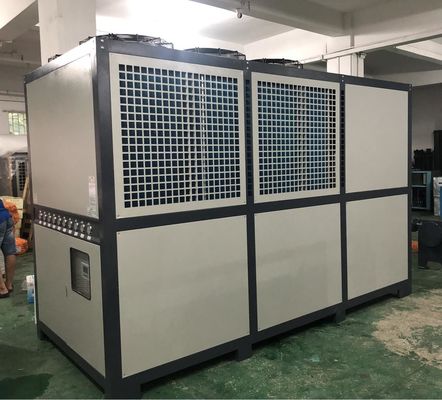

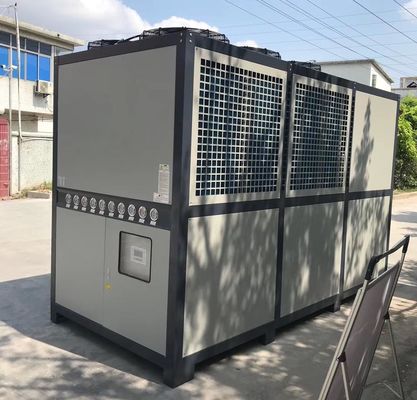

JLSF-50HP 空気冷却式水冷却器 スクロールエクストラダー,グラナレーター,シートエクストラダー,プラスチックエクストラダー
製品説明:
エクストルーダー補助冷却機は,エクストルーション機械で使用される冷却システムの一つである. エクストルーダの動作中に,摩擦と熱発生により,装置の温度が上昇します生産効率と製品品質に影響を与える可能性があります.この問題を解決するために,挤出機は通常,冷却機などの補助機器で装備されています.
エクストルーダー補助冷却機の主な機能は,冷却水を供給し,エクストルーション機械の温度を下げることです.クイラーが冷却水を送る エクストルーダの加熱部または循環システムを通して冷却する必要がある他の部位設備の温度を適正な動作温度範囲内に保ち,生産性と製品品質を向上させる.装置の寿命を延ばす.
エクストルーダー補助冷却器は,通常,水ポンプ,冷却器,水タンク,制御システムからなる.水ポンプは,水タンクから冷却水を抽出し,エクストルーダー機器に供給するために使用されます冷却器は冷却水の温度を散熱して冷却水を冷却タンクに戻します制御システムは,設備の安定した動作と温度制御を確保するために,冷却機の動作状態を監視し調整することができます.
エクストルーダー補助冷却機の使用は,エクストルーション機械および設備の温度を効果的に制御し,生産効率と製品品質を改善することができます.理性的な冷却装置の使用は エネルギーと資源を節約することもできますしたがって,挤出加工業界では,挤出機補助冷却機は重要な補助機器です.
製品の特徴:
空気冷却冷却機は一般的な冷却機器で,その主な特徴は以下のとおりです.
1独立:空気冷却式冷却機は,パイプや水ポンプを通じて外部冷却水源に接続する必要はありません.独立し,設置と移動が簡単です.
2高効率と省エネ:空気冷却式冷却機は高効率の圧縮機と熱交換機を採用し,短時間で設定された温度要求に達できます.エネルギー消費を削減し,より良い省エネ効果をもたらすことができます.
3メンテナンスは簡単です空気冷却式冷却機は 構造がシンプルで メンテナンスは簡単で 掃除や修理も簡単です
4低騒音:空気冷却式冷却機は低騒音で,周囲の環境や職員に干渉しない.静かな環境を必要とする場所には適しています.
5自動制御:空気冷却式冷却機は高度な制御システムを採用し,温度と湿度を自動的に調整して安定した信頼性の高い冷却効果を保証します.
6柔軟性空気冷却式冷却機は,個別に使用したり,他の設備と組み合わせたりして,さまざまなニーズを満たすことができます.
一般的に,空気冷却式冷却機は独立性,高効率,省エネ,維持が簡単,低騒音,自動制御,柔軟性といった特徴があります.様々な冷蔵用品に広く使用されている理想的な機器です.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
小型の冷却機は,以下を含む,しかしこれらに限定しない,多くの異なる産業および用途に適しています.
1電子機器産業:小型の冷却機は,半導体,光学,電子部品などのハイテク製品に冷却を供給し,機器の正常な動作を保証します.
2製薬産業:小型の冷却機は,薬剤の品質と安全性を保証する温度制御を必要とする製薬生産プロセスにおけるリンクに安定した冷却効果を提供することができる..
3食品産業:小型の冷却装置は,食品の品質と安全性を確保するために,食品加工,貯蔵,輸送中に温度制御を必要とするリンクの冷却を可能にします.
4プラスチック産業:小さな空気冷却冷却機は,プラスチック注射鋳造,吹塑造,挤出鋳造などで温度制御のリンクを冷却することができる.製品品質と生産効率を確保するため.
5化学工業:小型の冷却機は,化学製品の品質と安全性を確保するために,化学生産プロセスにおける温度制御を必要とするリンクを冷却することができます.
一般的に,小型冷却機は冷却を必要とする様々な場合に適しており,さまざまな産業に効率的で安定し信頼性の高い冷却ソリューションを提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
冷却機の循環システムは,冷却水をどのように冷却器の加熱部に供給するのか?
冷却機の循環システムは,次の手順で冷却水を挤出機の加熱部分に供給する.
1ポンプから水を汲み上げます冷却機の循環システムには,通常,水タンクから冷却水を汲むための水ポンプが含まれています.水ポンプは,一定の圧力を生み出し,タンクから水を抽出します.
2圧縮機への水の流れ:ポンプ の 冷却 水 が 水 ポンプ を 通過 し た 後,冷却 装置 の 管道 システム に 入っ て しまう.管道 システム は 水 を エクストルーダー の 熱 した 部分 に 導い て しまう.
3冷却水循環:冷却水が圧縮機の加熱部分に入ると 循環し始めます冷却水は,熱を吸収し,温度を下げるため,パイプや冷却コイルを通ってエクストルーダの加熱部分を取り巻く..
4. 熱散:冷却水は熱を吸収し,熱を吸収し,冷却水は冷却器,例えば散熱器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,冷却器,熱を散らすため,水の温度を下げるため.
5冷却水返却:冷却水は冷却器の水タンクに戻ります冷却水はサイクルを完了し,再びポンプされ,挤出機の加熱部分に供給される準備ができています.
継続的な循環により,冷却機は冷却装置と冷却装置の役割を担う圧縮機の加熱部分に安定して冷却水を供給することができます.これは,正常に動作する温度範囲内でエクストルーダが動作することを保証し,生産効率と製品品質を改善.
