詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-35℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| ポンプ: | 遠心/垂直 | 保証: | 12ヶ月 |
| ハイライト: | 空気冷却水冷却機 R410A,空気冷却式水冷蔵庫工業用,R404A 産業用冷却機 |
||
製品の説明

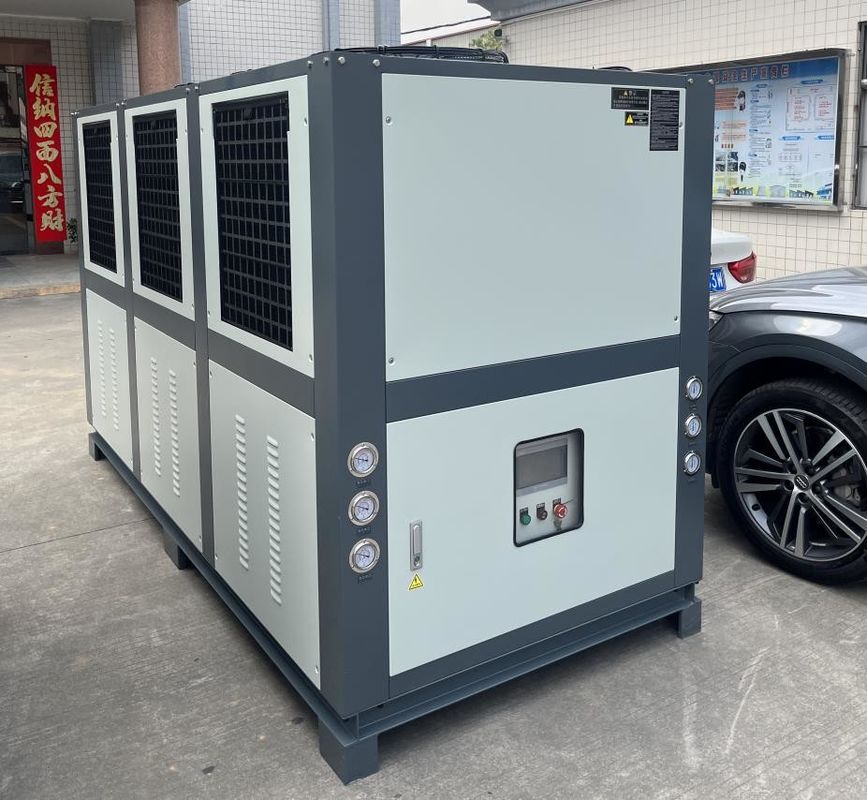

JLSF-36HP 空気冷却水冷却印刷機,包装機,ラミネート機,コーティング機
製品説明:
空気冷却式冷却機は,冷却機としても知られる冷却装置の一種です.冷却機は空気冷却機を使用して熱を放出します.水冷却式冷却機の動作とは異なります熱を放出するために水コンデンサを使用します
伝統的な水冷却冷却機と比べると 空気冷却冷却機と水冷却冷却冷却機の違いは,冷却冷却機は冷却冷却機として空気冷却機を使用していることです扇風機は,機械の片側から熱消耗に必要な空気を吹いて,他の側からそれを排気. 冷却を達成する.したがって,空気冷却冷却機は,外部冷却水源を必要としません,独立しており,設置と移動は非常に便利です.
製品の特徴:
空気冷却冷却機は一般的な冷却機器で,その主な特徴は以下のとおりです.
1独立:空気冷却式冷却機は,パイプや水ポンプを通じて外部冷却水源に接続する必要はありません.独立し,設置と移動が簡単です.
2高効率と省エネ:空気冷却式冷却機は高効率の圧縮機と熱交換機を採用し,短時間で設定された温度要求に達できます.エネルギー消費を削減し,より良い省エネ効果をもたらすことができます.
3メンテナンスは簡単です空気冷却式冷却機は 構造がシンプルで メンテナンスは簡単で 掃除や修理も簡単です
4低騒音:空気冷却式冷却機は低騒音で,周囲の環境や職員に干渉しない.静かな環境を必要とする場所には適しています.
5自動制御:空気冷却式冷却機は高度な制御システムを採用し,温度と湿度を自動的に調整して安定した信頼性の高い冷却効果を保証します.
6柔軟性空気冷却式冷却機は,個別に使用したり,他の設備と組み合わせたりして,さまざまなニーズを満たすことができます.
一般的に,空気冷却式冷却機は独立性,高効率,省エネ,維持が簡単,低騒音,自動制御,柔軟性といった特徴があります.様々な冷蔵用品に広く使用されている理想的な機器です.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
空気冷却箱冷却機は,以下の産業およびシナリオで広く使用されています.
1製造業:空気冷却箱冷却機は,機械機器,加工機器,注射鋳造機,レーザー切削機,CNC機械工具その他の機器.
2印刷・包装産業:印刷・包装業界では,気冷蔵ボックス冷却機は,印刷機,包装機,設備の安定した動作と製品の品質を確保するためのラミネート機およびその他の設備.
3プラスチック加工産業:空気冷却式箱冷却機は,プラスチック加工業界で,注射型機,挤出機,フィルム吹き機,プラスチック加工中に温度を制御するボトル吹き機およびその他の機器製品品質を向上させる
4化学工業:化学産業では,冷却箱冷却機は,原子炉,冷却塔,蒸留装置などを冷却するために使用されます.化学反応の温度を維持し,プロセス中の熱を制御するのに役立ちます.
5医療産業:空気冷却箱冷却機は医療機器,医療画像機器,研究室機器などを冷却するために医療産業で使用されます.装置の安定性と効率的な動作を保証する.
6ホテルや商業用建物空気冷却型箱冷却機は,ホテルや商業用建物,オフィスビルで,空調システムや建物の設備の冷却のために冷水を供給するために使用されます.
7食品及び飲料産業:食品・飲料業界では,空気冷却式箱冷却機は,食品加工設備,飲料生産設備,冷蔵庫,食品冷蔵など冷却に使用される.
8エレクトロニクス産業空気冷却型箱冷却機は,電子機器,半導体機器,光ファイバー機器などを冷却するために電子機器産業で使用されます.装置の安定性を維持し,使用期間を延長するために.
適切な空気冷却ボックスチラーを,特定のアプリケーション要件とシナリオに従って選択し,冷却要件と性能要件を満たすことができるようにする必要があります.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
冷蔵庫と冷却塔をどのように選ぶか?
冷却装置や冷却塔を選択する際には,以下の要素を徹底的に考慮する必要があります.
1冷却負荷:まず,必要な冷却負荷を決定する必要があります.工業プロセスや大型建物のエアコンシステムなど,大量の熱を処理する必要がある場合,冷却塔は通常,より適切な選択です実験室,医療施設,または小さな建物など,冷却負荷が比較的小さい場合,冷却機がより適しているかもしれません.
2温度制御要件:冷却機は,温度を正確に制御する能力があり,冷却温度を正確に制御する必要があるアプリケーションに適しています.温度制御要件が高くなった場合,機材は冷却機より適した選択です冷却塔の冷却効果は環境条件によって大きく影響され,正確な温度制御を達成することは困難です.
3空間制限:設備の設置のスペースの制限を考えてください.冷却機は通常,より少ないスペースを占め,限られたスペースに設置するのに適しています.冷却 塔 の 設置 と 運用 に は ある 程度 の 空間 が 必要 です特に大きな冷却塔では,足跡と高度を考慮する必要があります.
4エネルギー効率:エネルギー効率のニーズを理解する.冷却機は一般的に高いエネルギー効率を持ち,より高いエネルギー効率比率を持つモデルは特定のニーズに応じて選択することができます.冷却塔 は エネルギー 効率 が 低い湿度や気温の低さなど適切な環境条件下では効率が向上します
5メンテナンスとO&M費用:設備のメンテナンスとO&Mコストを考慮してください.冷却機は通常,フィルタースクリーンの定期的な交換,冷却機の清掃など,より多くのメンテナンスと保守作業を必要とします.冷却塔は比較的保守費が少ない水処理システムの定期的な清掃と保守が必要です.
6環境への影響水資源の利用可能性や環境保護の要件などの環境要因を考慮する.冷却機は,水資源の必要性が少ない閉ざされた循環システムを使用します..冷却塔は蒸発冷却のために大量の水を必要とし,水供給と廃棄の問題を考慮する必要があります.
上記の要素を総合的に考慮し,特定のアプリケーション要件に応じて,最も適した冷却方法を選択することができます.異なる優位性を最大限に発揮し,複雑な冷却ニーズを満たすため,冷却装置と冷却塔も組み合わせて使用できます..
