詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-50℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| ポンプ: | 遠心/垂直 | 保証: | 12ヶ月 |
| ハイライト: | カスタマイズされた水冷却機,3Dプリンタ用水冷却機,注射型水冷却機 |
||
製品の説明

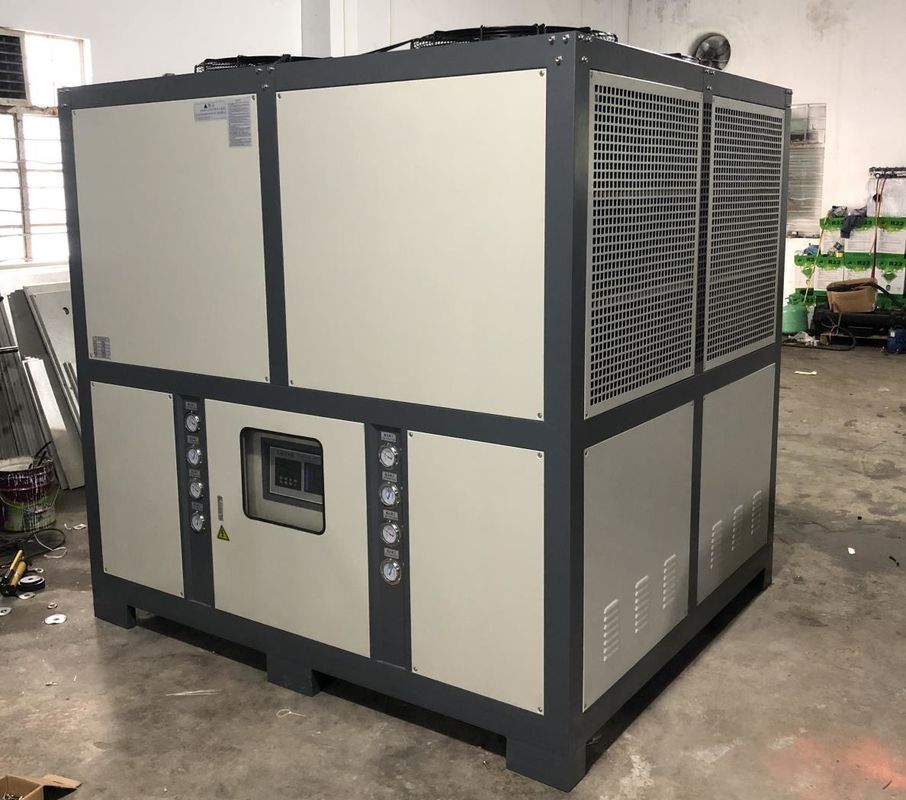

JLSF-48HP 空気冷却水冷却機 急速プロトタイプ,注射鋳造,鋳造,3Dプリンティング
製品説明:
空気冷却式冷却機は,冷却機としても知られる冷却装置の一種です.冷却機は空気冷却機を使用して熱を放出します.水冷却式冷却機の動作とは異なります熱を放出するために水コンデンサを使用します
伝統的な水冷却冷却機と比べると 空気冷却冷却機と水冷却冷却冷却機の違いは,冷却冷却機は冷却冷却機として空気冷却機を使用していることです扇風機は,機械の片側から熱消耗に必要な空気を吹いて,他の側からそれを排気. 冷却を達成する.したがって,空気冷却冷却機は,外部冷却水源を必要としません,独立しており,設置と移動は非常に便利です.
製品の特徴:
空気冷却冷却機は一般的な冷却機器で,その主な特徴は以下のとおりです.
1独立:空気冷却式冷却機は,パイプや水ポンプを通じて外部冷却水源に接続する必要はありません.独立し,設置と移動が簡単です.
2高効率と省エネ:空気冷却式冷却機は高効率の圧縮機と熱交換機を採用し,短時間で設定された温度要求に達できます.エネルギー消費を削減し,より良い省エネ効果をもたらすことができます.
3メンテナンスは簡単です空気冷却式冷却機は 構造がシンプルで メンテナンスは簡単で 掃除や修理も簡単です
4低騒音:空気冷却式冷却機は低騒音で,周囲の環境や職員に干渉しない.静かな環境を必要とする場所には適しています.
5自動制御:空気冷却式冷却機は高度な制御システムを採用し,温度と湿度を自動的に調整して安定した信頼性の高い冷却効果を保証します.
6柔軟性空気冷却式冷却機は,個別に使用したり,他の設備と組み合わせたりして,さまざまなニーズを満たすことができます.
一般的に,空気冷却式冷却機は独立性,高効率,省エネ,維持が簡単,低騒音,自動制御,柔軟性といった特徴があります.様々な冷蔵用品に広く使用されている理想的な機器です.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
急速なプロトタイプ製造業界では,冷却機は幅広い用途があり,主に以下の側面を含みます.
1. 3Dプリンタ:3Dプリンティングは 材料を層次に積み重ねて 3次元オブジェクトを 作成する高速プロトタイプ技術です高温の印刷頭やレーザーで印刷材料を熱します3Dプリンタに冷却水を供給し,印刷頭やレーザーの温度を下げる.過熱や材料の変形を防止する印刷の精度と速度を向上させる.
2注射鋳造:注射鋳造は,プラスチック製品の製造に使用される一般的な急速プロトタイプ技術である.注射鋳造中に,溶けたプラスチック材料を固め,冷却するために冷却が必要である.クイラーは,注射鋳造マシンに冷却水を提供することができます 噴射模具を冷却し,プラスチック固化を加速するために鋳造サイクルを短縮し,生産効率を向上させる.
3鋳造と鋳造:鋳造過程中,冷却機は,速流鋳造と鋳造模具製造にも重要な役割を果たします.硬化速度と結晶構造を制御するために,金属または合金が迅速に冷却する必要があります.冷却装置は冷却水や冷却媒体を供給することで,迅速な冷却を実現できます.鋳造過程中の温度と固化速度を制御するのに役立ちます鋳造品の品質と生産効率の向上
4急速なプロトタイプ:ラピッドプロトタイピングでは,冷却機を使用して,プロトタイプ材料の温度を制御するためのラピッドプロトタイピングマシンに冷却水を供給することができます.これは,プロトタイプ材料の安定性と一貫性を確保するのに役立ちます試作品の製造の質と精度を向上させる.
急速なプロトタイプ製造産業における冷却装置の使用により,温度と冷却プロセスを効果的に制御し,鋳造の質を向上させることができます.生産速度が加速できるこれは,急速なプロトタイプ製造産業における製造とプロトタイプ作成に重要な意味があります.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
急速なプロトタイプ産業に適した冷却機のモデルと仕様をどのように選ぶか?
急速なプロトタイプ製造産業に適した冷却機モデルと仕様を選択する際には,次の主要な要因を考慮することができる.
1冷却容量:クイラー冷却容量は選択の重要な指標の一つである. 急速プロトタイプ機器のニーズとプロセス要求に応じて,冷却機が冷却需要を満たすのに十分な冷却容量を提供できるようにする必要があります.冷却容量は,通常,時間単位あたりの冷却容量 (キロワットまたは英トン) で表されます.安定した冷却効果を確保するために適切な冷却容量を選択する.
2温度範囲:異なる高速プロトタイプ化プロセスには異なる温度要件があります. いくつかのプロセスでは,より良い冷却のために低い温度が必要かもしれません. したがって,選択された冷却機が必要な温度範囲を提供できるようにする必要があります.冷却機には通常,調整可能な温度制御システムがあり,特定の範囲内で冷却水の温度を正確に制御できます.
3流量と圧力:速速プロトタイプ装置の要求事項と冷却システムの設計により,冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置の冷却装置適切な流量と圧力範囲を選択する必要があります.十分な流量と圧力は,冷却水が冷却される場所に効果的に供給され,設備の冷却要件を満たすことを保証することができます.
4省エネ効率:冷蔵庫を選ぶ際には,省エネ効率も考慮すべき要因の一つである.高性能で省エネの機能を持つ冷却機を見つけることで エネルギー消費を減らすことができます運営コストを削減し 環境に優しい
5信頼性と維持可能性:信頼性が高く 保守が容易な冷却機を選ぶのが鍵です技術サポートと販売後のサービス,間に合うメンテナンスとトラブルシューティング.
上記の要素に加えて,予算の制約,スペースの必要性,その他の特定のアプリケーションの必要性も考慮されるべきです.クリエーターのサプライヤーやプロのエンジニアに相談することをお勧めします.急速なプロトタイプ製造業界に最も適した冷却機モデルと仕様を特定したニーズと条件に応じて選択する.
