詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 適用する: | 産業/商業 |
|---|---|---|---|
| コントローラー: | Microprocessor/PLC | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | 60-65dB （A） |
| ポンプ: | 遠心分離機 | 冷却剤: | R22/R407C/R134A/R410A/R404A |
| 保護: | ハイ・ロー圧力/積み過ぎ/段階順序/Anti-freezing | 保証: | 12ヶ月 |
| ハイライト: | JLSF-6HP 空気冷却水冷却機,バキュームコーティング 空気冷却水冷却機,電気塗装 酸化冷却冷却機 |
||
製品の説明

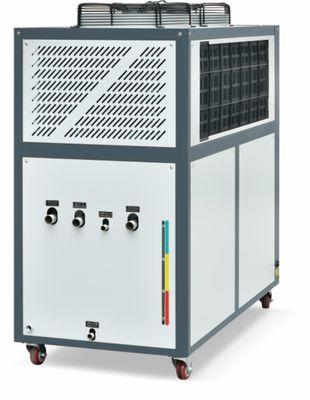

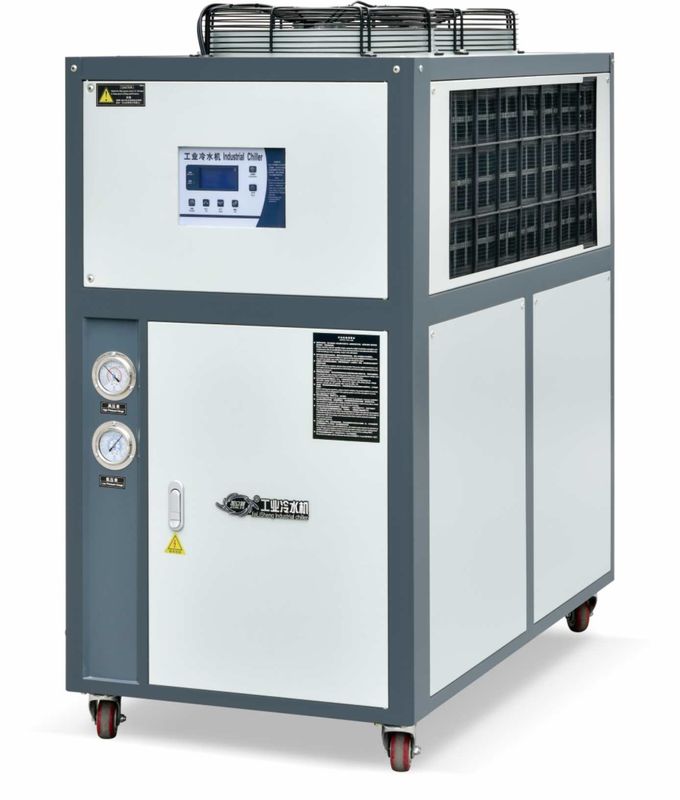

JLSF-6HP 空気冷却式水冷却器 コーティングマシン 真空コーティング 電極化酸化
製品説明:
真空コーティング・チラーとは,真空コーティング・機器の冷却に使用される冷却機である.その主な機能は,反応室の温度,標的材料,掃除ポンプやその他の設備の安定性とフィルムの質を確保するために.
生産特徴:
真空コーティング冷却機の主要特徴は:
1高精度温度制御:真空コーティングチラーは,温度と冷却水の流れを制御することによって,反応室,ターゲット材料と真空ポンプおよび他の設備の温度を正確に制御することができます,装置の安定性とフィルムの質を確保するためです.
2効率的な冷却:真空コーティング・チラーでは,循環する水を通して反応室,標的材料,真空ポンプ,その他の設備の温度を素早く低下させることができます.そして冷却効率と生産効率を向上させる.
3コンパクトな設備構造:バキュームコーティング冷却機は,通常,コンパクトな構造設計を採用し,小さなスペースを占め,設置と使用が簡単です.
4操作が簡単真空コーティングチラー操作は比較的シンプルで,設備の制御を実現するために,温度と冷却水の流れを調整する必要があります.
5エネルギー節約と環境保護真空コーティング冷却機は,エネルギー節約と環境保護の設計を採用し,エネルギー消費と環境汚染を減らすことができます.
電子機器,光電子機器,航空,化学などの産業で広く使用されています.彼らは真空コーティング機器のための安定した冷却水源を提供することができます.装置の安定性とフィルムの質を保証する生産効率を向上させ,生産コストを削減する.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
小型の冷却機は,以下を含む,しかしこれらに限定しない,多くの異なる産業および用途に適しています.
1電子機器産業:小型の冷却機は,半導体,光学,電子部品などのハイテク製品に冷却を供給し,機器の正常な動作を保証します.
2製薬産業:小型の冷却機は,薬剤の品質と安全性を保証する温度制御を必要とする製薬生産プロセスにおけるリンクに安定した冷却効果を提供することができる..
3食品産業:小型の冷却装置は,食品の品質と安全性を確保するために,食品加工,貯蔵,輸送中に温度制御を必要とするリンクの冷却を可能にします.
4プラスチック産業:小さな空気冷却冷却機は,プラスチック注射鋳造,吹塑造,挤出鋳造などで温度制御のリンクを冷却することができる.製品品質と生産効率を確保するため.
5化学工業:小型の冷却機は,化学製品の品質と安全性を確保するために,化学生産プロセスにおける温度制御を必要とするリンクを冷却することができます.
一般的に,小型冷却機は冷却を必要とする様々な場合に適しており,さまざまな産業に効率的で安定し信頼性の高い冷却ソリューションを提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
掃除用コーティング用冷却機の重要性
冷却機は真空塗装プロセスにおいて非常に重要な役割を果たし,真空塗装の質と効率に大きな影響を与えます.真空コーティングにおける冷却装置の役割は主に次の側面に反映されています:
1反応室の温度を制御する真空塗装過程では,反応室の温度が上昇し続けます.温度が高くすぎると,フィルムの質とフィルム形成速度に影響します. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2. 掃除ポンプの温度を制御する:真空ポンプは真空コーティングプロセスにおいて不可欠な装置であり,その温度上昇により,そのポンプ効率と寿命が低下します.冷却機は,真空ポンプシェルと吸管を冷却することによって真空ポンプの温度を下げることができます吸気効率を向上させ,真空ポンプの使用寿命を延長します.
3標的を冷却する標的は,コーティングプロセス中に熱を生成します.時間内に冷却しなければ,標的の使用寿命が短くなり,フィルムの質に影響します.水冷却機は循環水を通して標的を冷却することができます目標の温度を恒定に保ち,目標の使用寿命を延長し,フィルムの質を改善します.
4装置の安定性を確保する:真空塗装の過程では,装置の安定性は,フィルム形成の質と効率に決定的な影響を及ぼします.冷却機は,反応室の温度を制御することで,装置の安定性を保証します.フィルム形成の質と効率を向上させるため.
簡単に言うと,冷却装置は真空塗装過程で装置の安定性を確保するだけでなく,反応室,真空ポンプ,標的の温度も制御できます.フィルム形成の質と効率を向上させるだから真空コーティングの重要性は無視できません
