詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-50℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| ポンプ: | 遠心/垂直 | 保証: | 12ヶ月 |
| ハイライト: | 空気冷却水冷却器 415V,空気冷却用水冷却器 440V,480V産業用水冷却機 |
||
製品の説明

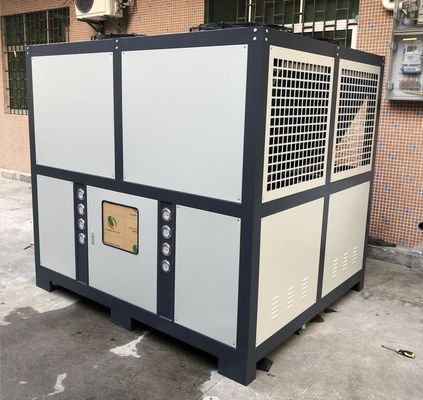

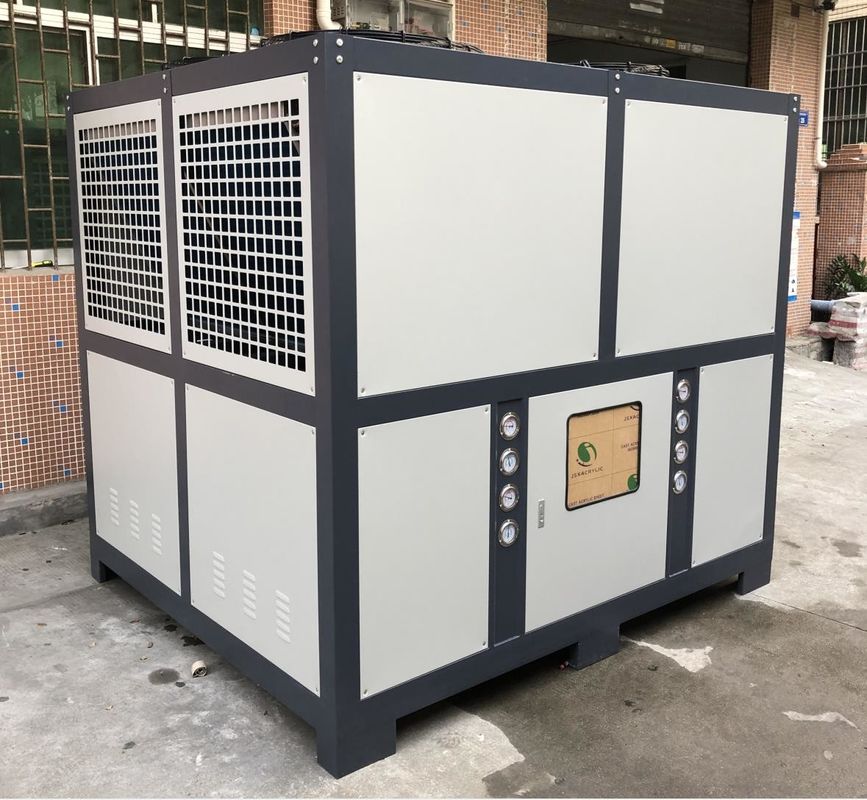

JLSF-60HP 空気冷却水冷蔵庫 注射・吹風模造 挤出模造 ストレッチ吹風模造 フィルム模造
製品説明:
空気冷却式冷却機は,冷却機としても知られる冷却装置の一種です.冷却機は空気冷却機を使用して熱を放出します.水冷却式冷却機の動作とは異なります熱を放出するために水コンデンサを使用します
伝統的な水冷却冷却機と比べると 空気冷却冷却機と水冷却冷却冷却機の違いは,冷却冷却機は冷却冷却機として空気冷却機を使用していることです扇風機は,機械の片側から熱消耗に必要な空気を吹いて,他の側からそれを排気. 冷却を達成する.したがって,空気冷却冷却機は,外部冷却水源を必要としません,独立しており,設置と移動は非常に便利です.
製品の特徴:
空気冷却冷却機は一般的な冷却機器で,その主な特徴は以下のとおりです.
1独立:空気冷却式冷却機は,パイプや水ポンプを通じて外部冷却水源に接続する必要はありません.独立し,設置と移動が簡単です.
2高効率と省エネ:空気冷却式冷却機は高効率の圧縮機と熱交換機を採用し,短時間で設定された温度要求に達できます.エネルギー消費を削減し,より良い省エネ効果をもたらすことができます.
3メンテナンスは簡単です空気冷却式冷却機は 構造がシンプルで メンテナンスは簡単で 掃除や修理も簡単です
4低騒音:空気冷却式冷却機は低騒音で,周囲の環境や職員に干渉しない.静かな環境を必要とする場所には適しています.
5自動制御:空気冷却式冷却機は高度な制御システムを採用し,温度と湿度を自動的に調整して安定した信頼性の高い冷却効果を保証します.
6柔軟性空気冷却式冷却機は,個別に使用したり,他の設備と組み合わせたりして,さまざまなニーズを満たすことができます.
一般的に,空気冷却式冷却機は独立性,高効率,省エネ,維持が簡単,低騒音,自動制御,柔軟性といった特徴があります.様々な冷蔵用品に広く使用されている理想的な機器です.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
空気冷却式冷却機は,プラスチック鋳造業界で以下の主な用途があります.
1注射鋳造:噴塑は,溶けたプラスチックを模具に注入し,冷却して固化し,必要なプラスチック製品を形成します.空気冷却冷却機は,プラスチック製品の品質と生産効率を確保するために模具の温度を下げるために注射鋳造マシンに冷却水を供給することができます.
2吹金:吹塑は熱塑料を空気フィルムに加熱し膨張させ,それを模具で吹いて望ましいプラスチック製品を形成するプロセスです空気冷却冷却機は,製品品質と寸法安定性を確保するために,模具とプラスチック製品の冷却のために吹金機に冷却水を供給することができます.
3エクストルーション鋳造:エクストルーション鋳造は,溶融したプラスチックをエクストルーダーで熱し,外し,その後冷却し,模具を通して望ましい形状に固化します.空気冷却冷却機は,生産の品質と効率を確保するために,外押し機と模具の温度を下げるために外押し機に冷却水を供給することができます.
4インジェクション ストレッチ ブロー 鋳造 (ISBM):ISBMは,注射鋳造とストレッチブロー鋳造プロセスを組み合わせて熱プラスチックからボトルまたは容器を製造する方法である.空気冷却式冷却機は,ISBMプロセスで,模具やプラスチック製品に冷却水を供給し,製品の品質と寸法安定性を確保するために使用されます..
5プラスチックフィルム加工:プラスチックフィルム形成は,噴出機を通して溶けたプラスチックをフィルムに挤出し,冷却と固化によって必要なプラスチックフィルムを形成する.空気冷却式冷却機は,プラスチックフィルムの品質と生産効率を確保するために,外押し機と模具の温度を下げるために外押し機に冷却水を供給することができます.
これはプラスチック鋳造産業における空気冷却冷却器の一般的な応用例です.プラスチックの鋳造過程で温度制御を維持し,製品の品質を確保し,生産効率を高めるために,冷却機の冷却機能は極めて重要です..
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を確保するために木製の箱に輸送マーク情報ラベルを貼り付け.
空気冷蔵庫の冷却水には特別な処理が必要ですか?
空気冷却式冷却機の冷却水は,通常,水質が要件を満たし,冷却機および関連機器の正常な動作を保護するために処理する必要があります.下 に は,冷却 水 の 処理 に 関する 一般 的 な 方法 が ある.:
1スクリーンフィルタリング:冷却水には懸浮物や微粒子や不浄物がある可能性があります.フィルターでフィルタリングすることで,これらの不浄物を効果的に除去し,冷却水を清潔にすることができます.
2耐腐食処理:冷却水中の腐食性物質である酸素,二酸化炭素,硫化物は,冷却機および関連機器に腐食性作用を及ぼす可能性があります.防腐剤は通常,腐食を抑制し,機器の正常な動作を保護するために加わります..
3脱落防止処理:冷却水中の硬水成分,例えばカルシウムとマグネシウムは,装置の表面にスケール層を形成します.熱伝達効果に影響を与え,設備の効率を低下させるしたがって,小垢層の形成を減らすために,小垢剤または水軟化処理を加えるような小垢防止対策が取れます.
4微生物対策:細菌,藻類,真菌 の よう な 微生物 が 冷却 水 に 存在 し て いる こと が あり,水 の 質 が 劣化 し,管 管 が 詰まり,設備 が 損傷 する こと が でき ます.微生物 の 増殖 を 制御 する ため,バイオシードや定期的な消毒処理が使用できます
5PH 調整:冷却水の PH 値は,機器の腐食とスケール形成に影響します.冷却 水 の pH 値 を 正しく 調整 する こと に よっ て,より 良い 防腐 効果 と 防 垢 効果 が 得 られ ます.
適切な処理方法は,冷却水の質と使用条件に応じて決定する必要があります.製造者は冷却水処理の提案を提示し,対応する処理作業を行うためにユーザーを指導します.冷却水システムの定期的な検査と保守も冷却水の質を確保するための重要な措置です.
