詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-50℃ | 圧縮機のタイプ: | スクロール/Semi-Hermetic/密閉 |
| 蒸化器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | Finned管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| ポンプ: | 遠心/垂直 | 保証: | 12ヶ月 |
| ハイライト: | 食品冷蔵庫 空気冷却水冷却機,食品冷凍用 空気冷却用水冷却機,水冷却機 JLSF-60HP |
||
製品の説明

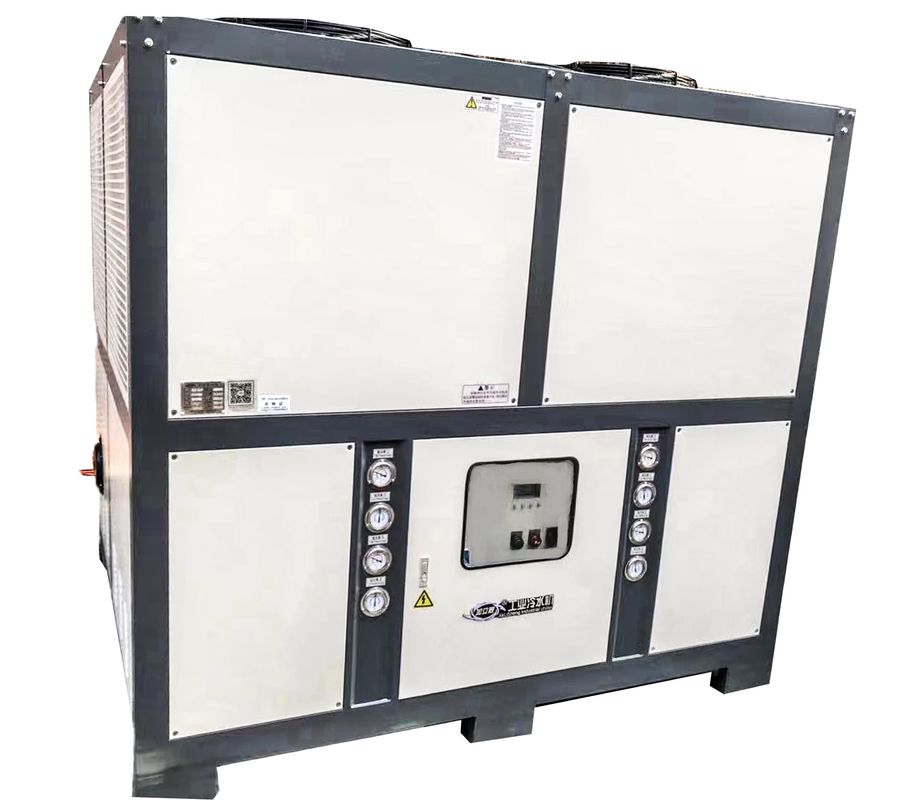

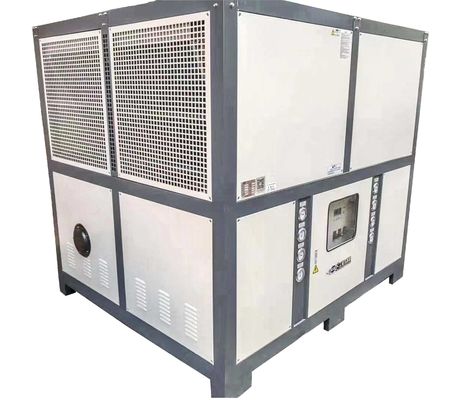

JLSF-60HP 空気冷却水冷却器 医療,MRI,CTマシン,キャンディー加工,飲料生産
製品説明:
空気冷却式冷却機は,冷却機としても知られる冷却装置の一種です.冷却機は空気冷却機を使用して熱を放出します.水冷却式冷却機の動作とは異なります熱を放出するために水コンデンサを使用します
伝統的な水冷却冷却機と比べると 空気冷却冷却機と水冷却冷却冷却機の違いは,冷却冷却機は冷却冷却機として空気冷却機を使用していることです扇風機は,機械の片側から熱消耗に必要な空気を吹いて,他の側からそれを排気. 冷却を達成する.したがって,空気冷却冷却機は,外部冷却水源を必要としません,独立しており,設置と移動は非常に便利です.
製品の特徴:
空気冷却冷却機は一般的な冷却機器で,その主な特徴は以下のとおりです.
1独立:空気冷却式冷却機は,パイプや水ポンプを通じて外部冷却水源に接続する必要はありません.独立し,設置と移動が簡単です.
2高効率と省エネ:空気冷却式冷却機は高効率の圧縮機と熱交換機を採用し,短時間で設定された温度要求に達できます.エネルギー消費を削減し,より良い省エネ効果をもたらすことができます.
3メンテナンスは簡単です空気冷却式冷却機は 構造がシンプルで メンテナンスは簡単で 掃除や修理も簡単です
4低騒音:空気冷却式冷却機は低騒音で,周囲の環境や職員に干渉しない.静かな環境を必要とする場所には適しています.
5自動制御:空気冷却式冷却機は高度な制御システムを採用し,温度と湿度を自動的に調整して安定した信頼性の高い冷却効果を保証します.
6柔軟性空気冷却式冷却機は,個別に使用したり,他の設備と組み合わせたりして,さまざまなニーズを満たすことができます.
一般的に,空気冷却式冷却機は独立性,高効率,省エネ,維持が簡単,低騒音,自動制御,柔軟性といった特徴があります.様々な冷蔵用品に広く使用されている理想的な機器です.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサー | 6 ボールバルブ | 10 水タンク | 14 低電圧コントローラ |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| カロリー/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| カロリー/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
空気冷却式冷却機は,冷却を必要とする様々な場合で使用できます.以下は一般的な産業です.
1冷蔵産業:空気冷却式冷却機は,冷蔵庫,氷機,冷蔵庫など,商業スーパーで使用できます.
2エアコン産業:空気冷却式冷却機は,大型商業ビル,オフィスビル,病院,学校など,中央空調システムで使用できます.
3食品加工産業:空気冷却式冷却機は,糖果加工,飲料生産など食品加工産業の冷却用に使用できます.
4電子機器産業:空気冷却式冷却機は,半導体製造,電子部品製造など,電子産業の生産プロセスで使用できます.
5機械加工産業:空気冷却式冷却機は,レーザー切削機,注射鋳造機など,機械加工産業の機械や機器を冷却するために使用できます.
6医療産業:空気冷却式冷却機は,核磁気共鳴器,CTマシンなど,医療機器の冷却に使用できる.
簡単に言うと,気冷却式冷却機は,特に水資源が限られている場合や移動する必要がある場合,温度制御を必要とする様々な場合に使用できます.空気冷却式 冷却機 は とても 便利 で 実践 的 な 選択 です.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
空気冷却式冷却機は,標準的な複合板製の木箱に包装され,出荷されます.すべての部品はフィルムで固定され,保護され,その後,ユニットは簡単に輸送するためにパレットに置かれます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
空気冷却式冷却機の電力と冷却能力の関係は?
空気冷却冷却機の電力と冷却能力には一定の関係がありますが,それは単純に線形的な関係ではありません.
一般的には,空気冷却式冷却器の冷却容量は電源に比例する.つまり電源が大きいほど冷却容量は大きい.この関係は単純に線形的な関係ではありません.多くの要因によって影響されます.
まず,冷却器の冷却容量は環境温度によって影響されます.環境温度が高くなるほど,冷却容量は小さくなります.高温環境で,同じ冷却能力を達成するには,より強力な冷却機が必要です.
2つ目は,冷却水流量,冷却水温差,蒸発温度などの要因によって冷却能力も影響される.これらの要因が変化した場合,冷却容量と電力の関係も変わります.
したがって,空気冷却式冷却機の電力と冷却能力の関係を記述するための単純な公式や法則はありません.特定の条件や要求に応じて,複数の要因を包括的に考慮する必要があります.,冷却容量,電力,環境温度,冷却水の流量,冷却水の温度差などを含む.
