詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ |
|---|---|---|---|
| 出口の水温: | 5-35℃ | コンプレッサー型: | デンマーク ダンフォス ロールコンプレッサー |
| 蒸発器: | 貝および管 | コンデンサー: | Finned |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R410A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| パンプ: | 縦の多段式ポンプ | 保証: | 12ヶ月 |
| ハイライト: | スクロールコンプレッサー 空気冷却水冷却機,R410A 空気冷却水冷却機 |
||
製品の説明

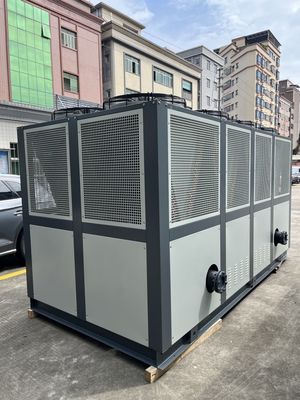

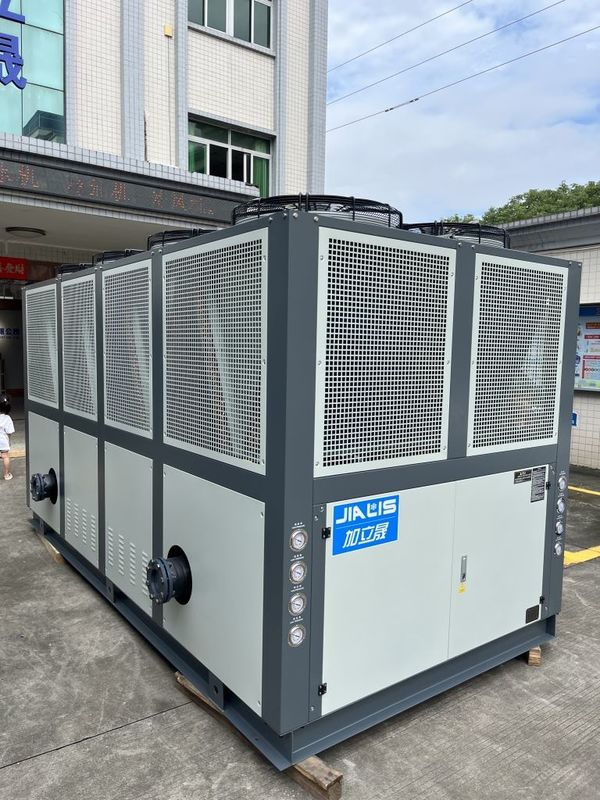

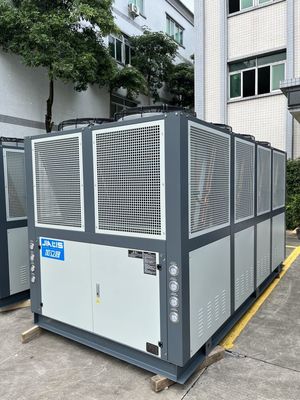

JLSF-100HP エアクーリングウォーターチラー デンマーク・ダンフォス・スクロール・コンプレッサーを使用
製品説明:
空気冷却スクロールチラーは,空気冷却コンデンサーとスクロールコンプレッサー技術を使用する冷却およびエアコンシステムで使用される装置である.
空気冷却式スクロール冷却機は,空気冷却式冷却機を用いて熱を散布する.冷却機は冷却サイクルにおける重要な部品である.高温および高圧冷却剤ガスを冷却し,高圧液体に変換する伝統的な冷却機は,通常,水冷却冷却機を使用して熱を散布し,冷却のために冷却塔または他の水源に接続する必要があります.空気冷却スクロールチラーは,熱を取り去り,熱散を達成するために冷却機表面のフィンを横断して吹く扇風機を使用.
空気 冷却 スクロール 冷却 器 は 従来の 水 冷却 器 に 対し て 幾つ か の 利点 を 持っ て い ます.第一 に,外部 の 水源 に 接続 する 必要 が ない こと で,設置 が より 便利 です.第二に水ポンプや冷却塔などの追加設備がないため,システムはよりシンプルで,スペースも少なくなります.空気冷却式スクロールチラーでは,通常高エネルギー効率の比があり,安定した冷却効果をもたらすことができる..
製品の特徴:
空気冷却式スクロールチラーは,空気冷却式コンデンサーとスクロールコンプレッサー技術を使用するチラーです.以下にいくつかの共通項があります:
1高効率と省エネ:空気冷却式スローリング冷却機は高効率のスローリング圧縮機を使用し,高エネルギー効率を保ち,省エネ操作を実現します.電気消費量が少なく,冷却が良くなります.エネルギー消費と運用コストを削減する.
2コンパクトなデザイン:このタイプの冷却機は,通常,コンパクトな構造設計があり,比較的小さなスペースを占め,設置スペースが限られている場所に適しています.商業用および工業用用途においてより柔軟かつ便利である..
3速速冷却する空気冷却コンデンサは,扇風機や散熱器を通して熱を迅速に散布し,迅速かつ効果的な冷却効果を提供します.これは,空気冷却スクロールチラーが迅速な冷却を必要とするシナリオでうまく機能させる高温環境や急速な冷却を必要とするアプリケーションなど
4シンプルな設置:空気冷却式ロールチラーは,外部水源や冷却塔に接続する必要がないため,比較的簡単に設置できます.これは,設置中にパイプレイアウトと水道システムの構成の複雑さを減らす時間と労働コストを節約します
5自動制御:空気冷却式スクロールチラーの多くは,高度な自動制御システムで装備されており,正確な温度制御と知的な操作を実現できます.これらの制御システムには,通常,設備の安定した動作と最適な性能を確保するための監視および制御機能があります..
6幅広い適応性空気冷却式ロールチラーは,商用建物,オフィス,ホテル,医療施設,工業施設,など異なるサイズやニーズを満たし,適応性と柔軟性を備えています.
作業原理:
空気冷却式ロールチラーの動作原理は,冷却サイクルと散熱サイクルを2つの主要部分に分けることができる.
冷却サイクル部分:
1圧縮:低温低圧冷却ガスを吸い込み 低温低圧冷却ガスを吸い込み圧縮や圧縮によって 圧力と温度を増加させます.
2凝縮:圧縮された高温高圧冷却剤ガスは 空気冷却冷却機に入ります 冷却扇が冷却機の翼の上に外空を吹き込み冷却剤ガスが散熱して冷却する冷却剤ガスが冷却されると 高圧液体になります
3拡大:高圧液体冷却剤は膨張弁 (スロットル装置) を通して蒸発器に入ります.膨張弁の機能は,冷却剤の圧力を低下させることです.迅速に拡大する原因です温度と圧力を低下させる.
散熱サイクル部分:
1蒸発:膨張した低温低圧冷却剤は蒸発器に入ります.蒸発器内には羽根管またはラジエーターが設置されます.冷却される水や空気と接触することによって,冷却器は蒸発器に冷却器を設置します.熱を吸収して水や空気を冷却します.
2冷たい水の供給:蒸発器で冷却された水は,熱を吸収し温度を下げるために冷却する必要がある機器またはシステムに送られます.
3冷却サイクル:冷たい水は循環ポンプを通って冷却される装置またはシステムに戻り,冷却のために循環させ,閉ループのサイクルを形成します.
プロセスの全過程中,冷却剤は圧縮,凝縮,膨張,蒸発のサイクルをコンプレッサーの作用で完了し,熱を吸収し,放出します.冷たい水の冷却効果を達成する空気冷却コンデンサーは,冷却剤が冷却し,循環中に循環し続けることを確保するために,風扇を通して熱を除去します.
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサ | 6 ボールバルブ | 10 水タンク | 14 低電圧制御装置 |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
小型の冷却機は,以下のものを含む,但しこれらに限定しない,多くの異なる産業および用途に適しています.
1電子機器産業:小型の冷却機は,半導体,光学,電子部品などのハイテク製品に冷却を供給し,機器の正常な動作を保証します.
2製薬産業:小型の冷却機は,薬剤の品質と安全性を保証する温度制御を必要とする製薬生産プロセスにおけるリンクに安定した冷却効果を提供できます..
3食品産業:小型の冷却装置は,食品の品質と安全性を確保するために,食品加工,保管,輸送中に温度制御を必要とするリンクを冷却することができます.
4プラスチック産業:小さな空気冷却冷却機は,プラスチック注射鋳造,吹塑造,挤出鋳造などで温度制御のリンクを冷却することができる.製品品質と生産効率を確保する.
5化学工業:小型の冷却機は,化学製品の品質と安全性を確保するために,化学生産プロセスにおける温度制御を必要とするリンクを冷却することができます.
一般的に,小型冷却機は冷却を必要とする様々な場合に適しており,さまざまな産業に効率的で安定し信頼性の高い冷却ソリューションを提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
空気冷却式ロールチラー の蒸発器 は,水 や 空気 に 接触 する 際 に 熱 を どの よう に 吸収 し ます か.
空気冷却スクロールチラーの蒸発器が水や空気との接触によって熱を吸収する過程は,次の2つの方法で行うことができる.
1水冷却方法:
水冷却では,蒸発器の内側には通常,冷たい水を循環させることで熱を吸収するチューブまたは羽根管のセットが含まれます.水は循環ポンプを通して冷水システムから蒸発器のパイプに輸送されます冷却剤は蒸発器内側から,このチューブの外面を通り,冷たい水はチューブの内側を通ります.冷却剤の低温と低圧により冷たい水管の表面から熱を吸収し 冷たい水の温度を下げ,熱を吸収します.この方法で冷たい水を循環させることができます.冷却剤は蒸発と熱吸収のサイクルを継続している間.
2空気冷却方法:
空気冷却モードでは,蒸発器内のパイプ表面は外気にさらされる.冷却剤はチューブ内側に流れ,扇風機は蒸発器のチューブ表面に外気を吹き込む.外気との接触によって,冷却剤はパイプ表面から熱を吸収し,パイプ表面が冷却して熱を運び去る.この方法により,冷却剤は蒸発と熱吸収のサイクルを継続することができます.
蒸発器は蒸発過程で冷却剤が熱を吸収する能力を利用します 水や空気と接触することで冷却効果を達成するために水や空気から熱を吸収する使用する特定の方法は,アプリケーションのニーズと設計の要求に依存します.
