詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | PLC/マイクロコンピュータ/7インチタッチスクリーン |
|---|---|---|---|
| 出口の水温: | 5-35℃ | コンプレッサー型: | デンマーク ダンフォス ロールコンプレッサー |
| 蒸発器: | 貝および管 | コンデンサー: | Finned |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤75dB （A） |
| 電圧: | 220V/380V/415V/440V/480V | 頻度: | 50Hz/60Hz |
| 冷却剤: | R410A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| パンプ: | 縦の多段式ポンプ | 保証: | 12ヶ月 |
| ハイライト: | 480V 空気冷却式水冷却機,PLC空気冷却水冷却機 |
||
製品の説明

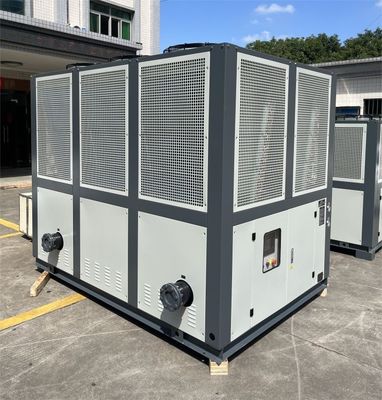

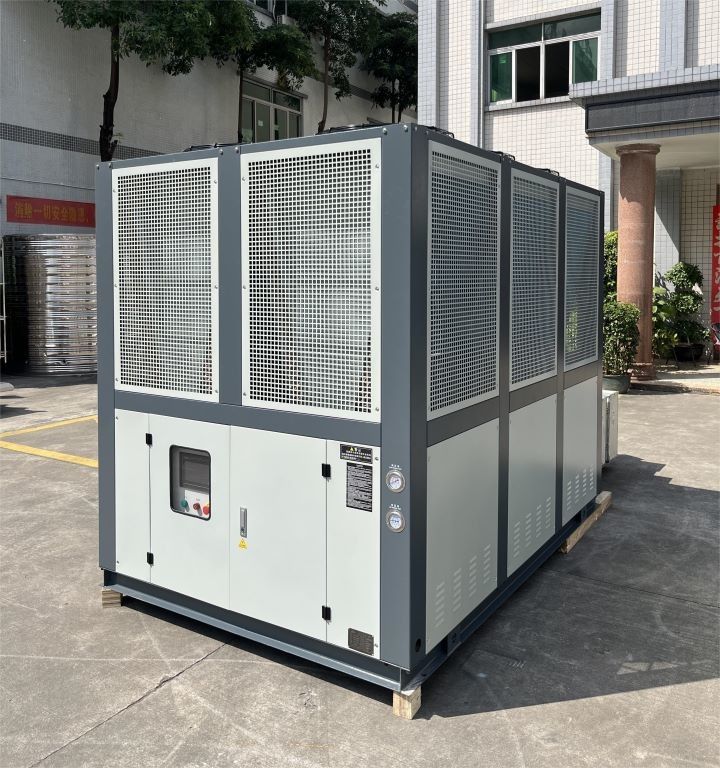

JLSF-75HP デンマーク・ダンフォス・スクロール・コンプレッサーを使用する空気冷却水冷却機
製品説明:
空気冷却スクロールチラーは,空気冷却コンデンサーとスクロールコンプレッサー技術を使用する冷却およびエアコンシステムで使用される装置である.
空気冷却式スクロール冷却機は,空気冷却式冷却機を用いて熱を散布する.冷却機は冷却サイクルにおける重要な部品である.高温および高圧冷却剤ガスを冷却し,高圧液体に変換する伝統的な冷却機は,通常,水冷却冷却機を使用して熱を散布し,冷却のために冷却塔または他の水源に接続する必要があります.空気冷却スクロールチラーは,熱を取り去り,熱散を達成するために冷却機表面のフィンを横断して吹く扇風機を使用.
空気 冷却 スクロール 冷却 器 は 従来の 水 冷却 器 に 対し て 幾つ か の 利点 を 持っ て い ます.第一 に,外部 の 水源 に 接続 する 必要 が ない こと で,設置 が より 便利 です.第二に水ポンプや冷却塔などの追加設備がないため,システムはよりシンプルで,スペースも少なくなります.空気冷却式スクロールチラーでは,通常高エネルギー効率の比があり,安定した冷却効果をもたらすことができる..
製品の特徴:
空気冷却式ロールチラーとは,以下の特徴を有する特殊型のチラーである.
1効率的な冷却容量:空気冷却スクロールチラーはスクロールコンプレッサーを使用し,効率的な冷却容量を持っています.それは強力な冷却容量を提供することができ,大きなまたは高い負荷の冷却ニーズに適しています.
2独立冷却システム:空気冷却スクロールチラーでは 熱を扇風機を通して周囲に散布する 独立した空気冷却システムを使用します追加の冷却水源や冷却塔を必要としないより便利でスペースを節約します
3自動制御と調整:空気冷却スクロール冷却機は,通常,冷却システムの動作状態を監視し調整できる高度な自動制御システムで装備されています.実際の必要に応じて自動的に起動し停止することができます設定された温度範囲に従って正確な温度制御を実行します.
4エネルギー節約と環境保護独立した冷却システムを使用しているため,空気冷却スクロール冷却機は水冷却冷却機よりもエネルギー消費量が低い.水ポンプの動作と水循環を必要としません温室効果ガソリンの使用は減少し,エネルギー消費と水使用を削減する.同時に,冷却塔の必要性がなくなり,水処理と化学薬品の使用が減少し,環境を環境に優しい状態になります.
5柔軟な設置と移動性空気冷却式ロールチラーには,通常,コンパクトな設計と車輪ベースがあり,簡単に設置および移動できます.柔軟に配置され,必要に応じて調整され,さまざまな場所とアプリケーションに適しています産業生産,商業用建物,イベントの一時的な冷却を含む.
作業原理:
空気冷却式ロールチラーの動作原理は,冷却サイクルと散熱サイクルを2つの主要部分に分けることができる.
冷却サイクル部分:
1圧縮:低温低圧冷却ガスを吸い込み 低温低圧冷却ガスを吸い込み圧縮や圧縮によって 圧力と温度を増加させます.
2凝縮:圧縮された高温高圧冷却剤ガスは 空気冷却冷却機に入ります 冷却扇が冷却機の翼の上に外空を吹き込み冷却剤ガスが散熱して冷却する冷却剤ガスが冷却されると 高圧液体になります
3拡大:高圧液体冷却剤は膨張弁 (スロットル装置) を通して蒸発器に入ります.膨張弁の機能は,冷却剤の圧力を低下させることです.迅速に拡大する原因です温度と圧力を低下させる.
散熱サイクル部分:
1蒸発:膨張した低温低圧冷却剤は蒸発器に入ります.蒸発器内には羽根管またはラジエーターが設置されます.冷却される水や空気と接触することによって,冷却器は蒸発器に冷却器を設置します.熱を吸収して水や空気を冷却します.
2冷たい水の供給:蒸発器で冷却された水は,熱を吸収し温度を下げるために冷却する必要がある機器またはシステムに送られます.
3冷却サイクル:冷たい水は循環ポンプを通って冷却される装置またはシステムに戻り,冷却のために循環させ,閉ループのサイクルを形成します.
プロセスの全過程中,冷却剤は圧縮,凝縮,膨張,蒸発のサイクルをコンプレッサーの作用で完了し,熱を吸収し,放出します.冷たい水の冷却効果を達成する空気冷却コンデンサーは,冷却剤が冷却し,循環中に循環し続けることを確保するために,風扇を通して熱を除去します.
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサ | 6 ボールバルブ | 10 水タンク | 14 低電圧制御装置 |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
小型の冷却機は,以下のものを含む,但しこれらに限定しない,多くの異なる産業および用途に適しています.
1電子機器産業:小型の冷却機は,半導体,光学,電子部品などのハイテク製品に冷却を供給し,機器の正常な動作を保証します.
2製薬産業:小型の冷却機は,薬剤の品質と安全性を保証する温度制御を必要とする製薬生産プロセスにおけるリンクに安定した冷却効果を提供できます..
3食品産業:小型の冷却装置は,食品の品質と安全性を確保するために,食品加工,保管,輸送中に温度制御を必要とするリンクを冷却することができます.
4プラスチック産業:小さな空気冷却冷却機は,プラスチック注射鋳造,吹塑造,挤出鋳造などで温度制御のリンクを冷却することができる.製品品質と生産効率を確保する.
5化学工業:小型の冷却機は,化学製品の品質と安全性を確保するために,化学生産プロセスにおける温度制御を必要とするリンクを冷却することができます.
一般的に,小型冷却機は冷却を必要とする様々な場合に適しており,さまざまな産業に効率的で安定し信頼性の高い冷却ソリューションを提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
クリエーターの技術サポートとサービスには,次の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
梱包と輸送:
冷却器 は 標準 的 な 複合 材 の 木製 の 箱 に 包装 さ れ,出荷 さ れ て い ます.すべての 部品 は フィルム で 固定 さ れ,保護 さ れ て い ます.その 後,ユニット は 簡単に 輸送 する ため の パレット に 置か れ ます.配送の正確性を保証するために木箱に輸送マーク情報ラベルを貼り付け.
チラーを使うための注意事項?
水冷却機 を 使う とき に は,以下 の 点 に 注意 を 払わ なけれ ば なり ませ ん.
1安全な操作操作説明書と冷却機の安全操作手順を熟知し,順守する.操作者が必要な訓練と技能を有し,機器の運用原則と安全対策を理解していることを確保する..
2電気安全:冷却機の電気接続が電気規格と要件に適合していることを確認する.電気 の 插電 器 を 過剰 に 負荷 を 負う こと を 避け,電源 線 が 信頼 できる もの で,定期的に チェック し て いる こと を 確かめ なさい..
3水質管理:水冷却システムを使用している場合は,水質管理と維持に注意してください.水 の 質 を 定期的に チェック し,水 冷却 システム の フィルター を 清掃 し,または 交換 し て,水 の 垢 と 垢 の 蓄積 を 避ける.
4温度制御:必要に応じて冷却機の温度制御パラメータを設定し,監視します.設定された温度範囲がアプリケーション要件を満たしていることを確認し,必要に応じて温度制御を迅速に調整します..
5メンテナンス冷却装置の定期的な保守を行い,冷却装置のコンデンサを清掃し,圧力センサーと温度センサーの精度を確認し,動く部品を潤滑します.製造者 が 提示 し た メンテナンス ガイドライン と スケジュール を 遵守 する.
6トラブルシューティング:電気供給と電気接続が正常か確認してください. 問題が続く場合は,トラブルシューティングと修理のために専門的なメンテナンススタッフに連絡してください自分で修理や操作をしないでください.
7環境要件:冷却装置を設置する際には,周囲の環境がよく換気されていることを確認し,冷却扇や空気入口と出口を遮断しないようにしてください.有害なガスや腐食性物質を含む環境で冷却機を使用しないでください..
8温度変化:冷蔵庫を起動または停止するときに温度が変化する可能性があります. 起動する前に,システムが適切な温度にあることを確認してください. 停止した後,急に冷蔵庫を停止しないでください.しかし,代わりに徐々に負荷を削減し,しばらくの間,システムの冷却を許可します.
9清掃と保護:冷蔵庫の外蓋と内部を定期的に清掃し,ラジエーターと扇風機が塵や詰まりから自由であることを確認します.適当な保護措置を講じ,冷却機を環境の厳しい状態から保護する.
10リサイクルと廃棄:地方の環境規制と規制に従って,冷却剤の廃棄物および他の冷却機関連廃棄物を適切に処分します.
これらの使用注意事項は,冷却機の安全操作と性能を保証し,同時に装置の使用期間を延長するのに役立ちます.製造者による使用ガイドラインと推奨事項に従い,実際の条件に基づいて適切な操作と保守を行うことが重要です..
