詳細情報 |
|||
| 製品名: | 空気冷水のスリラー | 制御システム: | シメンスPLC/ 7インチタッチスクリーン |
|---|---|---|---|
| 出口の水温: | 5-35℃ | コンプレッサー型: | スロール/半密閉/密閉 |
| 蒸発器: | 水漕のコイル/貝および管/版の熱交換器 | コンデンサー: | 羽根管 |
| コンデンサー ファン: | 軸/遠心分離機 | 騒音レベル: | ≤65dB （A） |
| 冷却剤: | R22/R407C/R134A/R410A/R404A | 保護システム: | ハイ・ロー圧力、水流、積み過ぎ、等。 |
| パンプ: | 遠心/垂直 | 水流量: | 5-6mの³ /h |
| 保証: | 12ヶ月 | ||
| ハイライト: | 空気冷却水冷却機 10トンの容量 包装機械 空気冷却水冷却機,Packaging Machinery Air Cooled Water Chiller |
||
製品の説明
製品説明:

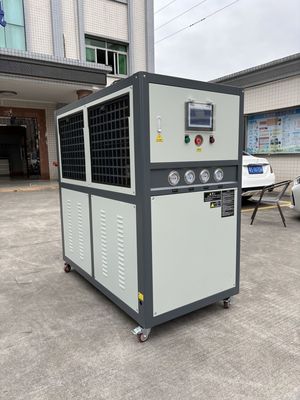

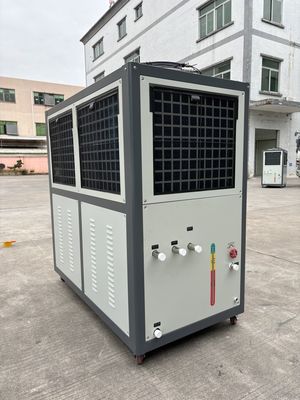

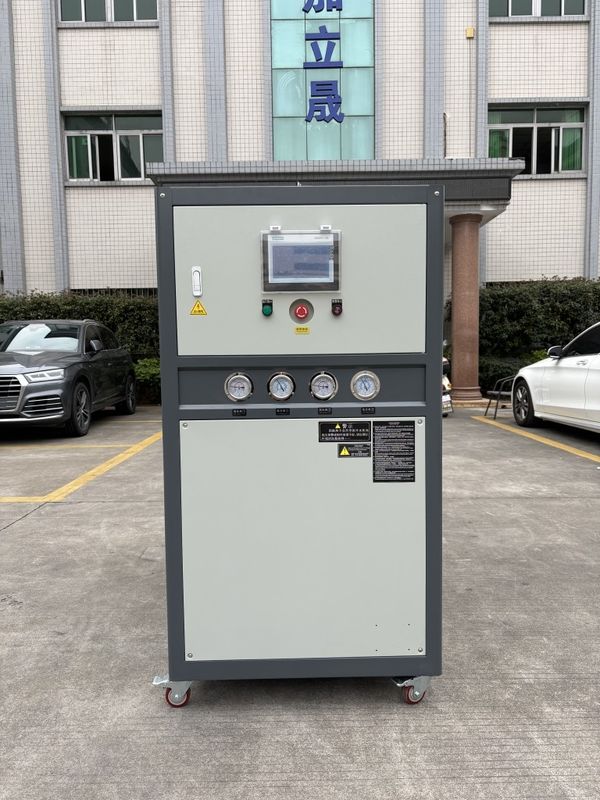

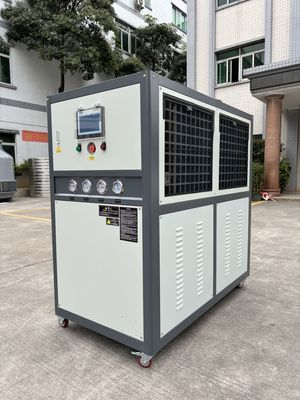

空気冷却式冷却機は,冷却機としても知られる冷却装置の一種です.冷却機は空気冷却機を使用して熱を放出します.水冷却式冷却機の動作とは異なります熱を放出するために水コンデンサを使用します
伝統的な水冷却冷却機と比べると 空気冷却冷却機と水冷却冷却冷却機の違いは,冷却冷却機は冷却冷却機として空気冷却機を使用していることです扇風機は,機械の片側から熱消耗に必要な空気を吹いて,他の側からそれを排気. 冷却を達成する.したがって,空気冷却冷却機は,外部冷却水源を必要としません,独立しており,設置と移動は非常に便利です.
生産特徴:
空気冷却冷却機は一般的な冷却機器で,その主な特徴は以下のとおりです.
1独立:空気冷却式冷却機は,パイプや水ポンプを通じて外部冷却水源に接続する必要はありません.独立し,設置と移動が簡単です.
2高効率と省エネ:空気冷却式冷却機は高効率の圧縮機と熱交換機を採用し,短時間で設定された温度要求に達できます.エネルギー消費を削減し,より良い省エネ効果をもたらすこともできます.
3メンテナンスは簡単です空気冷却式冷却機は 構造がシンプルで メンテナンスは簡単で 掃除や修理も簡単です
4低騒音:空気冷却式冷却機は低騒音で,周囲の環境や職員に干渉しない.静かな環境を必要とする場所には適しています.
5自動制御:空気冷却式冷却機は高度な制御システムを採用し,温度と湿度を自動的に調整して安定した信頼性の高い冷却効果を保証します.
6柔軟性空気冷却式冷却機は,個別に使用したり,他の設備と組み合わせたりして,さまざまなニーズを満たすことができます.
一般的に,空気冷却式冷却機は独立性,高効率,省エネ,維持が簡単,低騒音,自動制御,柔軟性といった特徴があります.様々な冷蔵用品に広く使用されている理想的な機器です.
作業原理:
空気 冷却 式 冷却 器 の 主要 な 部品 に は,圧縮 器,冷却 器,膨張 バルブ,蒸発 器 が あり ます.その 作業 流程 の 基本 的 概要 は 次 の よう です.
1圧縮機は低圧で低温の冷却ガスを吸収し,高圧で高温のガスに圧縮します
2この高温高圧冷却ガスは,冷却機に入り,周囲の空気と熱を交換し,熱を環境に放出します.冷却剤はガス状態から液体状態へと凝縮する.
3高圧冷却液は膨張弁を通り 圧力が急落し 低圧低温冷却液になります
4低温低圧の冷却液は蒸発器に入って室内の熱を吸収し 蒸発してガス状態になります室内の温度が冷却の目的を達成するために落ちる.
5冷却ガスは再び圧縮機に吸い込まれ,サイクルを完了します.
空気冷却式冷却器の利点は,安装が簡単,冷却塔や冷却水ポンプの必要がないこと,保守コストが低いことなどです.効率は水冷却式冷却機より低い効率がさらに低下する
| 1 コンプレッサー | 5 蒸発器 | 9 温度センサー | 13 バイパスバルブ |
| 2 コンデンサ | 6 ボールバルブ | 10 水タンク | 14 低電圧制御装置 |
| 3 フィルタードライヤー | 7 防凍スイッチ | 11 水ポンプ圧力計 | 15 高電圧コントローラ |
| 4 拡張バルブ | 8 フローティングスイッチ | 12 水ポンプ |
16 圧縮バルブ |
技術パラメータ:
| モデル | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 冷却容量 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 循環ポンプ | パワー | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 頭部 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 蒸発器 | 流量 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 水容量 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 直径 | インチ | 半インチ | 3/4 インチ | 1 " | "1/2" | "1/2" | ||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 単位重量 | キロ | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| モデル | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 冷却容量 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 温度範囲 | 5°C-35°C ((0°C以下はカスタマイズできます) | |||||||||
| 電源 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 総力 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 圧縮機 | タイプ | 密閉式ロールタイプまたはピストン | ||||||||
| パワー | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 循環ポンプ | パワー | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 頭部 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 冷却剤 | タイプ | R22/R407c/R134a/R410a | ||||||||
| 制御方法 | 温度感知外部圧力の均衡拡張バルブ | |||||||||
| 充填量 | キロ | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 蒸発器 | 流量 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 水容量 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 直径 | インチ | 1.5" | 2 " | 2.5" | 3cm | |||||
| コンデンサータ | タイプ | 効率的な青銅セット 波紋型アルミフィン | ||||||||
| 扇風機 | タイプ | 軸流量 | ||||||||
| 空気体積 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 保護装置 | 高低圧スイッチ,防凍スイッチ,フュージブルプラグ/セーフティバルブ,過負荷保護装置,コイル過熱保護装置,自動温度保護スイッチなど | |||||||||
| 機械のサイズ | L について | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 単位重量 | キロ | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
応用産業:
小型の冷却機は,以下を含む,しかしこれらに限定しない,多くの異なる産業および用途に適しています.
1電子機器産業:小型の冷却機は,半導体,光学,電子部品などのハイテク製品に冷却を供給し,機器の正常な動作を保証します.
2製薬産業:小型の冷却機は,薬剤の品質と安全性を保証する温度制御を必要とする製薬生産プロセスにおけるリンクに安定した冷却効果を提供できます..
3食品産業:小型の冷却装置は,食品の品質と安全性を確保するために,食品加工,貯蔵,輸送中に温度制御を必要とするリンクの冷却を可能にします.
4プラスチック産業:小さな空気冷却冷却機は,プラスチック注射鋳造,吹塑造,挤出鋳造などで温度制御のリンクを冷却することができる.製品品質と生産効率を確保するため.
5化学工業:小型の冷却機は,化学製品の品質と安全性を確保するために,化学生産プロセスにおける温度制御を必要とするリンクを冷却することができます.
一般的に,小型冷却機は冷却を必要とする様々な場合に適しており,さまざまな産業に効率的で安定し信頼性の高い冷却ソリューションを提供します.
自動車製造 化学工学 電子工学 電気塗装産業
インジェクション鋳造産業 製薬産業 プラスチック包装産業 印刷産業
アップポートとサービス:
空気冷却式冷蔵庫の技術サポートおよびサービスには,以下の項目が含まれます.
1. 24/7 の顧客サポート
2遠隔操作の設置と保守
3遠隔診断とトラブルシューティング
4電話/メール 助言と指導
5ユーザー向けのドキュメントとマニュアル
6ソフトウェアの更新とアップグレード
7部品と消費品のコスト価格
エクストルーダーに冷却器の適用:
The application of water chillers in extruders is mainly used to cool the heating elements of the extruder and the heat generated during the extrusion process to ensure the stability and quality of the extrusion process.
エクストルーダの作業過程で,プラスチックやゴムなどの材料は,熱と圧力によって,パイプ,ケーブル,フィルムなど,特定の形状の製品に挤出されます.この過程で圧縮機は,必要な圧縮温度を維持するために,加熱要素 (加熱樽など) の恒常温度制御を行う必要があります.
水冷却機は冷却水を循環させることで,挤出機の温度を下げます.冷却システムを通して冷却水を通過し,その後,パイプまたは冷却ループを通してエクストルーダの暖房要素に冷却水を接続します冷却水は,加熱要素によって放出される熱を吸収し,それを取り去り,それによって挤出プロセス中に安定した温度を維持します.
水冷却装置の使用は以下の利点をもたらすことができます.
1温度制御:水冷却機は,圧縮機内の加熱要素の温度が要求範囲内に保たれるように,正確な冷却効果を提供することができる.圧迫プロセスや製品品質への過熱や過冷却の影響を避ける.
2安定性:水冷却機は,挤出機を冷却することで,挤出プロセスの安定性を維持し,製品のサイズ,外観,性能に対する温度変動の影響を軽減することができます.
3生産効率を向上させる:冷却機は,熱元体を迅速に冷却し,起動とシャットダウン中のエクストルーダの時間を短縮し,生産効率と出力を向上させることができます.
4装置の寿命を延長する:エクストルーダの温度を制御することで,冷却機は熱ストレスによる機器の損傷を軽減し,機器の使用寿命と信頼性を延長することができます.
簡単に言うと,冷却器を挤出機に導入することで,温度を正確に制御し,挤出プロセスの安定性と製品品質を保証できます.生産効率と設備の寿命を向上させる.
